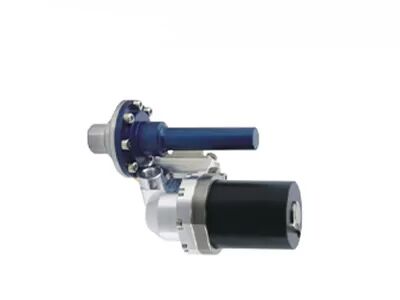

إلكترونيات خارجية منفصلة عن مجموعة مبردات ديوار المدمجة صغيرة الحجم
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | RS046H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| قوة التبريد | (@100K@20°C)＞400 ميجاوات | استهلاك طاقة مستقر | <3.5 واط (130 مللي واط عند 100 كيلو عند 20 درجة مئوية) |
|---|---|---|---|
| درجة حرارة العمل | -45 درجة مئوية ~ + 85 درجة مئوية | مقاس | 45x34x67 ملم |
| وزن | <250 جرام | MTTF | ＞ 10000 ح |
| إبراز | مبرد ديوار مدمج للإلكترونيات الخارجية,مبرد ديوار صغير الحجم صغير,مبرد ستيرلينغ بالتبريد 45 مم |
||
منتوج وصف
مبرد RS046H Cryo
مجموعة مبرد ديوار مدمجة مقسمة RS046H
وصف المنتج
RS046H هو إصدار مقسم من مبرد ستيرلينغ الدوار RS046 الذي طورته SensorMicro. مع نفس هيكل ضاغط RS046، فإن تنسيق RS046H المقسم أصغر حجمًا.
يحتوي الإصبع البارد في مبرد ديوار RS046H على نفس قطر الإصبع البارد في مبرد RS046 ولكن بطول أقصر. بالاستفادة من التصميم المقسم للضاغط والإصبع البارد، يكون نظام الأشعة تحت الحمراء المدمج مع RS046H مرنًا في التصميم الخاص. علاوة على ذلك، يتم فصل الكاشف المبرد نفسه عن مصدر الاهتزاز، مما يمكّن RS046H من الأداء الأمثل في التطبيقات التي تتطلب اهتزازًا أفضل وظروفًا خاصة.
نظرًا لخفة وزنه، والتصغير، وانخفاض استهلاك الطاقة، فمن الأسهل دمج مبرد cryo في منتجات طرفية مختلفة، مما يمكن أن يقلل بشكل كبير من التكلفة ويلبي احتياجات العملاء المختلفة المخصصة.
الميزات الرئيسية
- متوسط الوقت بين الأعطال (MTTF) > 10000 ساعة
- قدرة التبريد: (@100K@20℃) > 400mW
- وقت التبريد:<5 دقائق (110J@100K@20℃)
- حجم صغير
- ضوضاء منخفضة
- استهلاك منخفض
مواصفات المنتج
| الموديل | RS046H |
| النوع | مبرد Cryocooler ستيرلينغ الدوار المقسم |
| متوسط الوقت بين الأعطال (MTTF) | > 10000 ساعة |
| الحجم (مم) |
45×34×67 Φ38×70 |
| الوزن | <250 جرام |
| قدرة التبريد | (@100K@20°C) > 400mW |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +85 درجة مئوية |
| درجة حرارة التخزين | -56 درجة مئوية ~ +85 درجة مئوية |
| المواصفات البيئية | MIL-STD-810 |
| جهد الإدخال | 24-32VDC |
| الحد الأقصى لاستهلاك الطاقة | <12 واط |
| استهلاك الطاقة المستمر | <3.5 واط (130mW@100K@20°C) |
| وقت التبريد | <5 دقائق (110J@100K@20°C) |
| أبعاد الإصبع البارد | Φ6.4mm |
| الإلكترونيات | خارجي |
| طريقة التكامل | IDDCA |
التطبيقات الصناعية
يُستخدم تجميع مبرد ديوار المدمج RS046H لتوفير بيئة مبردة للكاشفات بالأشعة تحت الحمراء المبردة.
مزايا لدينا
مجموعة واسعة من تنسيقات المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
تشكيلة منتجات غنية
توفر دقة المصفوفة المتعددة، وأحجام البكسل، والنطاقات الموجية، ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء متميز
تصوير واضح، حجم مضغوط، استهلاك منخفض للطاقة، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل
خيارات واجهة متعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات تطبيقات متعددة.
الأسئلة الشائعة
1. ما هو استخدام مبرد cryocooler؟
مبردات Cryocoolers هي آلات تحافظ على أجهزة الاستشعار شديدة البرودة بحيث يمكن التقاط الصور الحرارية في المهام طويلة الأجل. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة مبرد Cryocooler؟
عمر البطارية الطويل والتشغيل الموثوق به هما عاملان رئيسيان لقياس جودة مبرد cryocooler. يتمتع مبرد cryocooler الخاص بنا بنطاق درجة حرارة تشغيل واسع وموثوقية ممتازة. وصل متوسط الوقت بين الأعطال (MTTF) إلى 10000 ساعة، مما يلبي متطلبات التشغيل 24 * 7.
3. ما هو MTTF؟
يقيس متوسط الوقت بين الأعطال (MTTF) موثوقية الجزء. يوضح لك المدة التي يستغرقها الجزء في المتوسط قبل أن يتعطل ويتعين عليك استبداله. على المستوى الأساسي، يخبرك عن جودة الأجزاء التي تشتريها. كلما طالت مدتها، زادت القيمة التي تحصل عليها منها.
