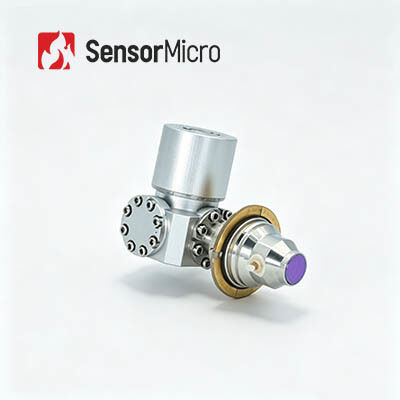

T2SL المادة 640x512 15μm التجميع المتكامل لـ Dewar Cooler MWIR كاشف الأشعة تحت الحمراء المبرد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| التبريد بالتبريد | LS711H/RS028 | دقة | 640x512/15 ميكرومتر |
|---|---|---|---|
| NETD نموذجي | 20 م ك (F2/F4) | الاستجابة عدم التوحيد | ≥8% |
| الأعلى. معدل الإطار | 100 هرتز | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | كاشف MWIR بالأشعة تحت الحمراء 320x256,كاشف MWIR بالأشعة تحت الحمراء سريع التكامل,كاشف MWIR للمواد MCT |
||
منتوج وصف
وصف المنتج
نقدم لكم كاشف الأشعة تحت الحمراء المبرد C615H HOT، المصمم بتقنية النوع الثاني من الشبكات الفائقة (Type‑II Superlattice) وهندسة مبردات خطية متطورة. يتميز بمصفوفة بؤرية بحجم 640×512 مع بكسل بحجم 15 ميكرومتر، مما يزيد من درجة حرارة تشغيل مصفوفة البؤرة إلى 150 كلفن لتحقيق أداء متميز من حيث الحجم والوزن واستهلاك الطاقة (SWaP) دون المساس بمخرجات الكشف.
يزن الجهاز 235 جرامًا فقط مع استهلاك طاقة ثابت يبلغ 3 واط، مما يتيح التكامل السلس. يدعم التبريد السريع في غضون 2.5 دقيقة ويوفر متوسط وقت فشل (MTTF) لا يقل عن 25,000 ساعة. يستجيب الكاشف الجديد للطلب المتزايد في السوق على أجهزة التصوير الحراري عالية المتانة مع تقليل تكاليف الصيانة.
الميزات الرئيسية
تصميم محسّن للحجم والوزن واستهلاك الطاقة (SWaP)
- حجم الأسطوانة المفرغة: 33 × 37.5 × 70 مم؛ المبرد: 26 × 55.8 مم، مما يسمح بالتكامل المرن
- تم تقليل الوزن إلى 235 جرامًا؛ تم خفض استهلاك الطاقة الثابت إلى 3 واط
تبريد سريع، بدء تشغيل سريع
- وقت التبريد قصير يصل إلى 2.5 دقيقة
عمر افتراضي ممتد، تشغيل فعال
- متوسط وقت فشل (MTTF) ≥ 25,000 ساعة
مواصفات المنتج
| المعلمة | المواصفات |
|---|---|
| الموديل | C615H |
| المادة الحساسة | T2SL |
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7±0.2 ميكرومتر ~ 4.8±0.2 ميكرومتر |
| صافي فرق درجة الحرارة النموذجي (NETD) | 20 ملي كلفن (F2/F4) |
| معدل الإطارات الأقصى | 100 هرتز |
| معدل البكسل الفعال | ≥99.76% |
| عدم انتظام الاستجابة | ≤8% |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| المبرد | LS711H | RS028 |
| وقت التبريد (23 درجة مئوية) | ≤3 دقائق | ≤2.5 دقيقة |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤12 واط | ≤12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤3 واط | ≤3.5 واط |
| الحجم (مم) | المبرد: 26×55.8 مم، الأسطوانة المفرغة: 33×37.5×70 مم | 86×43×57 مم |
| الوزن (جرام) | ≤235 | ≤250 |
التطبيقات الصناعية
يُستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد العميق C615H MWIR على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والأبحاث العلمية، وغيرها.
مجموعة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك كواشف الأشعة تحت الحمراء، وقلوب الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
تنوع غني في المنتجات
تجمع دقات المصفوفة المتعددة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات بينها لتوفير مرونة أكبر للتطبيقات المتنوعة.
أداء متميز
تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصمم للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل
خيارات واجهة متعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
1. ما هو استخدام المبرد؟
المبردات هي آلات تحافظ على برودة المستشعرات بشكل كبير حتى يمكن التقاط الصور الحرارية في المهام طويلة الأمد. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما العاملان الرئيسيان لقياس جودة المبرد. يتمتع مبرد SensorMicro بنطاق واسع لدرجة حرارة التشغيل وموثوقية ممتازة. وقد وصل متوسط وقت الفشل (MTTF) الخاص به إلى 10,000 ساعة، مما يلبي متطلبات التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
3. ما هو MTTF؟
يقيس متوسط وقت الفشل (MTTF) موثوقية الجزء. يوضح لك متوسط المدة التي يستمر فيها الجزء قبل أن يتعطل وتحتاج إلى استبداله. على مستوى أساسي، يخبرك بجودة الأجزاء التي تشتريها. كلما طالت مدة استمرارها، زادت القيمة التي تحصل عليها منها.
