| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615S |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| مادة | T2SL | تكنولوجيا | الأشعة تحت الحمراء |
|---|---|---|---|
| دقة | 640 × 512 / 15 ميكرومتر | NETD | 22 م ك؛ 25 م ك |
| النطاق الطيفي | 7.7 ~ 9.5 (LW) | مقاس | 148x58.5x71 ملم |
| إبراز | كاشف الأشعة تحت الحمراء المبرد من LWIR Superlattice,كاشف الأشعة تحت الحمراء المبرد من نوع LWIR 15um,كاشف الأشعة تحت الحمراء بدقة 640x512 |
||
منتوج وصف
نظرة عامة على المنتج

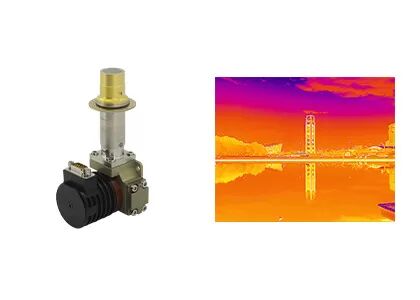

يقدم كاشف الأشعة تحت الحمراء المبرد C615S LWIR دقة 640 × 512 بكسل بمعدل 15 ميكرومتر. مبني على تقنية التراكب الفائق من النوع الثاني (T2SL) الرائدة عالميًا، فهو يتيح القدرة على الإنتاج الضخم، مما يفيد المستخدمين في النهاية بسعر أكثر بأسعار معقولة دون المساس بالأداء. يسمح الحجم والواجهة القياسية الصناعية للعملاء بالتبديل والاستفادة من أحدث تقنية T2SL دون الحاجة إلى استثمار إضافي في البحث والتطوير.
مع دقة 640 × 512 بكسل ومعدل بكسل مخفض يبلغ 15 ميكرومتر، يوفر الكاشف المبرد C615S LWIR تصويرًا واضحًا وأداءً فائقًا. يتميز بأحدث التقنيات، وكفاءة كمومية عالية، ومعدل إطارات مرتفع، وحساسية عالية، وضوضاء منخفضة، وعدم تجانس ممتاز.
الميزات الرئيسية
الكشف طويل الموجة، محصن ضد التداخل
- قدرة اختراق قوية في الرمال والغبار، قابلة للتكيف مع البيئات المعقدة
- غير متأثر بالوهج في ضوء الشمس الساطع أو على أسطح المياه
- قدرة محسنة على اكتشاف الأجسام ذات درجة الحرارة المنخفضة
تقنية T2SL لقيادة اتجاهات الصناعة
- كفاءة كمومية أعلى مع حساسية فائقة
- ضوضاء منخفضة وعدم تجانس ممتاز
تنوع عالي، إمداد مستقر
- رقم بؤري قابل للتخصيص
- جودة متسقة في الإنتاج الضخم
مواصفات المنتج
| الموديل | C615S |
|---|---|
| المادة الحساسة | T2SL |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر ± 0.2 ميكرومتر ~ 9.4 ميكرومتر ± 0.3 ميكرومتر |
| وضع التشغيل | لقطة أوضاع ITR / التشابك والتجميع وضع النوافذ مضاد للتوهج |
| سعة الشحنة | ITR: 12.22 ميغا إلكترون فولت / 6.67 ميغا إلكترون فولت التشابك والتجميع: 24.44 ميغا إلكترون فولت / 13.33 ميغا إلكترون فولت |
| النطاق الديناميكي | ITR: ≥ 76 ديسيبل التشابك والتجميع: ≥ 77 ديسيبل |
| قناة الإخراج | 4؛ تصل إلى 22.5 ميغا هرتز لكل مخرج |
| الحد الأقصى لمعدل الإطارات | 220 هرتز |
| NETD نموذجي | 25 ميلي كلفن (F2 ITR) 22 ميلي كلفن (F2 التشابك والتجميع) |
| معدل البكسل الفعال | ≥ 99.5% |
| عدم تجانس الاستجابة | ≤ 8% |
| مبرد قابل للتكوين | RS058F |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 8 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 20 واط |
| مزود الطاقة | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 5 دقائق 30 ثانية |
| الحد الأقصى للحجم (مم) | 148 × 58.5 × 71 |
| الوزن (جم) | ≤ 570 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يُستخدم مستشعر الأشعة تحت الحمراء المبرد C615S LWIR على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
مزايا نا
- خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تقنية مستشعرات الأشعة تحت الحمراء، قمنا ببناء قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، بالإضافة إلى تكامل الأنظمة. يتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة باستمرار تلبي متطلبات السوق المتطورة. - التركيز على الابتكار والتنفيذ العملي في استشعار الأشعة تحت الحمراء
نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD و SWaP ودرجة حرارة التشغيل باستمرار. تتصدر منتجاتنا باستمرار في التطبيقات عبر الأمن والمراقبة الصناعية والأنظمة الذكية والمزيد. - محفظة منتجات متنوعة
مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات. - التحقق الصارم من الموثوقية يضمن ضمان الجودة
بدعم من نظام إدارة جودة قوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل. - خدمات الدعم الفني الاحترافي والتطوير المشترك
يعمل فريق الهندسة لدينا عن كثب مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة وتحسين الكفاءة وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
أسئلة متكررة
1. ما هو استخدام المبرد؟
المبردات هي آلات تبقي المستشعرات باردة للغاية بحيث يمكن التقاط الصور الحرارية في المهام طويلة الأمد. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما العاملان الرئيسيان لقياس جودة المبرد. تتمتع مبردات SensorMicro بنطاق واسع لدرجة حرارة التشغيل وموثوقية ممتازة. وصل وقت متوسط الفشل (MTTF) الخاص بها إلى 10000 ساعة، مما يلبي متطلبات التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
3. ما هو MTTF؟
يقيس MTTF (متوسط وقت الفشل) موثوقية الجزء. يوضح لك متوسط المدة التي يستمر فيها الجزء قبل أن يتعطل وتحتاج إلى استبداله. على مستوى أساسي، يخبرك بجودة الأجزاء التي تشتريها. كلما طالت مدتها، زادت القيمة التي تحصل عليها منها.
