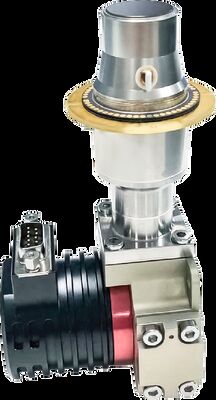

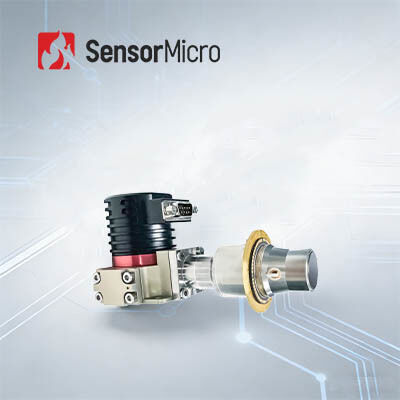

كاشف تصوير الغاز البصري 20mK NETD مع دقة 320x256 ومدى الطيف 10.3-10.9μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| *MTTF | ≥10000 ساعة | وظيفة | كشف تسرب الغاز |
|---|---|---|---|
| NETD | 20mk (F1.5) | قرار الكاشف | 320 × 256 |
| حجم البكسل | 30 ميكرومتر | النطاق الطيفي | 10.3 ± 0.1 ميكرومتر ~ 10.9 ± 0.1 ميكرومتر |
| إبراز | وحدة كاميرا 10mK NETD MWIR,وحدة كاميرا MWIR للتصوير البصري بالغاز |
||
منتوج وصف
كاشف تصوير الغاز البصري NETD 20mK بالأشعة تحت الحمراء طويلة الموجة لفحص الطاقة الكهربائية
يستخدم سداسي فلوريد الكبريت (SF₆) بشكل شائع في معدات الطاقة ذات الجهد العالي وله تأثير قوي للاحتباس الحراري. الأمونيا، كمبرد مستخدم على نطاق واسع في أنظمة التبريد الصناعية، شديدة السمية ومتطايرة.
تم تطوير كاشف الأشعة تحت الحمراء LFD330C2 للكشف عن تسرب الغاز بناءً على تقنية الشبكة الفائقة من النوع الثاني (T2SL)، والتي تعمل بشكل جيد للغاية في الحساسية والاستقرار ومرونة التكامل. وهذا يجعله خيارًا مثاليًا للكشف عن الغازات مثل سداسي فلوريد الكبريت (SF₆) والأمونيا والإيثيلين.
الميزات الرئيسية
- التكنولوجيا المتقدمة: تم تطويره باستخدام تقنية T2SL بكفاءة كمية عالية
- سهولة التكامل: يدعم واجهات مختلفة وإخراج صور RAW/YUV
- حساسية عالية: قدرات كشف فائقة لتحديد الغاز بدقة
مواصفات المنتج
| نموذج الكاشف | LFD330C2 |
|---|---|
| الدقة | 320*256 |
| حجم البكسل | 30μm |
| الاستجابة الطيفية | 10.3±0.1μm～10.9±0.1μm |
| NETD النموذجي | 20mK (F1.5) |
| وقت التبريد (23℃) | ≤7min@24V |
| استهلاك الطاقة (23℃) | ≤25W@24V (Peak) ≤10W@24V (Stable) |
| الحجم | 142*58.5*71 مم |
| الوزن | ≤600g |
| درجة حرارة التشغيل | -45℃～+71℃ |
| درجة حرارة التخزين | -55℃～+71℃ |
| MTTF | ≥10000h |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد LFD330C2 للكشف عن تسرب الغاز SF₆/NH₃ ويدعم الكشف عن 26 نوعًا من الغازات:
- سداسي فلوريد الكبريت
- الأمونيا اللامائية
- إستر سيانوأكريلات الإيثيل
- ثاني أكسيد الكلور
- حمض الخليك
- فريون-12
- الإيثيلين
- ميثيل إيثيل كيتون
- أسيتيل كلوريد
- بروميد الأليل
- كلوريد الأليل
- فلوريد الأليل
- بروموميثان
- فريون-11
- فيوران
- هيدرازين
- ميثيل سيلان
- ميثيل فينيل كيتون
- أكرولين
- بروبين
- تتراهيدروفوران
- ثلاثي كلورو إيثيلين
- فلوريد اليورانيل
- كلوريد الفينيل
- سيانيد الفينيل
مبادئ تقنية تصوير الغاز البصري
مع التطور السريع للمجتمع والاقتصاد البشريين والتسارع المستمر للتصنيع، قد يتسرب عدد كبير من الغازات السامة والضارة أثناء الإنتاج والنقل والاستخدام، مما يتسبب في كوارث مثل الحرائق والانفجارات. بينما تلوث البيئة الجوية، فإنها تشكل أيضًا تهديدًا كبيرًا للسلامة الشخصية والممتلكات.
تعتمد تقنية تصوير الغاز البصري (OGI) على خصائص امتصاص الغازات تجاه الإشعاع تحت الأحمر في نطاقات أطوال موجية معينة. من خلال اكتشاف الفرق في الإشعاع تحت الأحمر بين الغازات والبيئة المحيطة، فإنه يحقق التصوير المرئي للغازات المتسربة. يمكن لهذه التقنية اكتشاف وجود الغاز المتسرب بسرعة دون إيقاف العمل، وتحديد مصدر التسرب بدقة، واكتشاف مخاطر السلامة على الفور، وتجنب الحوادث.
الأسئلة الشائعة
في أي الصناعات تستخدم كاشفات مصفوفة المستوى البؤري بالأشعة تحت الحمراء؟
تعد كاشفات المستوى البؤري بالأشعة تحت الحمراء المكون الأساسي لأنظمة التصوير الحراري وهي مفتاح للكشف عن معلومات الأشعة تحت الحمراء للأشياء وتحديدها وتحليلها. لديهم مجموعة واسعة من التطبيقات في حركة المرور والتفتيش ومراقبة الأمن والأرصاد الجوية والطب والصناعات الأخرى.
ما هي خصائص كاشفات المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى أنواع مبردة وغير مبردة. تعمل كاشفات الأشعة تحت الحمراء المبردة في بيئة فراغ منخفضة الحرارة بحساسية عالية ويمكنها التمييز بين اختلافات درجات الحرارة الأكثر دقة، بينما لا تحتاج كاشفات المستوى البؤري بالأشعة تحت الحمراء غير المبردة إلى بيئة مبردة ويمكنها العمل في درجة حرارة الغرفة.
