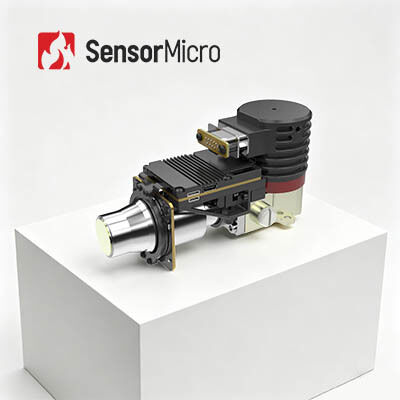

وحدة كاميرا التصوير البصري للغاز المبردة LWIR بدقة 320 × 256 وحجم بكسل 30 ميكرومتر للكشف عن تسرب الغاز
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS; Reach |
| رقم الموديل | LFM330C2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| وقت التبريد (23 درجة مئوية) | ≥8 دقيقة عند 24 فولت | قرار الكاشف | 320 × 256 |
|---|---|---|---|
| وظيفة | كشف تسرب الغاز | حجم البكسل | 30 ميكرومتر |
| المدى الطيفي | 10.3 ± 0.1 ميكرومتر ~ 10.9 ± 0.1 ميكرومتر | NETD | 20mk (F1.5) |
| إبراز | وحدة كاميرا Mwir المبردة,وحدة كاميرا Mwir للتصوير بالغاز,وحدة Mwir لتصوير الغاز البصري |
||
منتوج وصف
وحدة كاميرا التصوير الحراري بالأشعة تحت الحمراء المبردة بدقة 320*256/30 ميكرومتر للكشف عن تسرب الغاز
يُستخدم سداسي فلوريد الكبريت (SF₆) بشكل شائع في معدات الطاقة عالية الجهد وله تأثير قوي على الاحتباس الحراري. الأمونيا، كمبرد شائع الاستخدام في أنظمة التبريد الصناعية، شديدة السمية ومتطايرة.
تم تطوير كاشف الغاز بالأشعة تحت الحمراء LFD330C2 للكشف عن تسرب الغاز ووحدته الحرارية المتوافقة LFM330C2 بناءً على تقنية الشبكة الفائقة من النوع الثاني (T2SL)، والتي تتميز بأداء استثنائي في الحساسية والاستقرار ومرونة التكامل. هذا يجعلها خيارًا مثاليًا للكشف عن غازات مثل سداسي فلوريد الكبريت (SF₆) والأمونيا والإيثيلين.
الميزات الرئيسية
تقنية T2SL متقدمة بكفاءة كمومية عالية
سهولة التكامل مع دعم واجهات متنوعة وإخراج صور RAW/YUV
حساسية عالية للكشف الدقيق عن الغاز
مواصفات المنتج
| طراز الوحدة | LFM330C2 |
| الدقة | 320*256 |
| حجم البكسل | 30 ميكرومتر |
| الاستجابة الطيفية | 10.3±0.1 ميكرومتر ~ 10.9±0.1 ميكرومتر |
| NETD نموذجي | 20mK (F1.5) |
| معدل الإطارات | 60 هرتز |
| الفيديو الرقمي | قياسي: DVP/LVDS/USB2.0 اختياري: Cameralink/USB3.0/GigE/SDI/MIPI/ألياف أحادية الوضع/ألياف متعددة الأوضاع |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق عند 24 فولت |
| استهلاك طاقة مستقر (23 درجة مئوية) | ≤13 واط |
| الحجم (مم) | 142*58.5*80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| البعد البؤري | 25 ملم |
التطبيقات الصناعية
تُستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز LFM330C2 للكشف عن غازات صناعية مختلفة بما في ذلك: سداسي فلوريد الكبريت، الأمونيا اللامائية، إستر سيانو أكريلات الإيثيل، ثاني أكسيد الكلور، حمض الخليك، الفريون-12، الإيثيلين، ميثيل إيثيل كيتون، كلوريد الأسيتيل، بروميد الأليل، كلوريد الأليل، فلوريد الأليل، بروميد الميثيل، الفريون-11، الفيوران، الهيدرازين، ميثيل سيلان، ميثيل فينيل كيتون، الأكرولين، البروبين، رباعي هيدرو الفوران، ثلاثي كلورو الإيثيلين، فلوريد اليورانيل، كلوريد الفينيل، وسيانيد الفينيل.
خدمة موحدة
وثائق كاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار للتنفيذ السلس
مساعدة في التطوير والاختبار: اختبار العينات المتكاملة، تقييم الأداء، والتحقق من المعلمات
أدوات مطور متقدمة: حزم تطوير البرامج (SDKs)، واجهات برمجة التطبيقات (APIs)، الخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق
دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع مع استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة
الضمان: قطع غيار أصلية والالتزام الصارم بالعمليات لاستعادة الأداء الأمثل
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تزيد درجة حرارتها عن الصفر المطلق (-273 درجة مئوية) أن تشع أشعة تحت حمراء. باستخدام كاشف الكاميرا بالأشعة تحت الحمراء لقياس فرق درجة حرارة الإشعاع تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت حمراء مختلفة، والتي تسمى أيضًا الصور الحرارية.
كيف تعمل كواشف الأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الأهداف إلى نطاق استشعار الكاشف الحراري. يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى إشارات كهربائية مقابلة، والتي يتم بعد ذلك تضخيمها ومعالجتها لتشكيل صور تحت حمراء مرئية للعين المجردة.
ما هي مزايا كواشف الأشعة تحت الحمراء المبردة؟
تعمل كواشف مستوى التركيز بالأشعة تحت الحمراء المبردة في درجات حرارة منخفضة يوفرها مبرد ديوار للكاشف (DDC). إنها توفر حساسية عالية ويمكنها التمييز بين فروق درجات الحرارة الأكثر دقة من كواشف الأشعة تحت الحمراء غير المبردة. هذا يتيح الكشف والتعرف على الأجسام على مسافات طويلة جدًا تتجاوز عشرة كيلومترات. ينتج الهيكل المعقد للكواشف المبردة تكاليف أعلى نسبيًا مقارنة بالكواشف غير المبردة.
