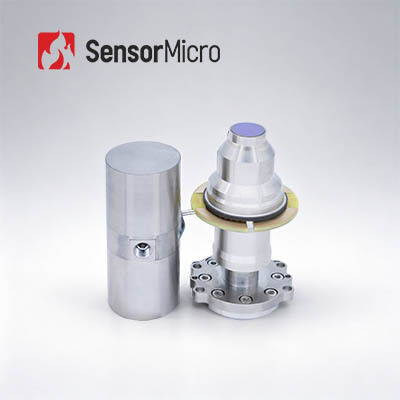

كاشف الأشعة تحت الحمراء المبردة من النوع الثاني من النوع الثاني 1024x768 للكاشف المبرد من MWIR عالي الدقة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1010H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024 × 768 / 10 ميكرومتر | NETD | 20 مللي كلفن (F2) ؛ 25 مللي كيلو (F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ± 0.2μm ~ 4.8 ± 0.2μm | الأعلى. معدل الإطار | 100 هرتز |
| إبراز | كاشفات الأشعة تحت الحمراء المبردة 30 ميكرومتر,كاشفات الأشعة تحت الحمراء طويلة الموجة 320x256 |
||
منتوج وصف
وصف المنتج
مبنية على مكبر التبريد الخطي المتقدم،كاشف الأشعة تحت الحمراء C1010Hيوفر دقة 1024 * 768 وحجم البكسل 10 μm. مع درجة حرارة تشغيل الطائرة المحورية 150 K ، يحقق أداءً ممتازًا وSWaP متميزًا.FPA أكبر وبيكسلات أصغر تعني مجال رؤية واسعوقت التبريد: أقل من 3 دقائق. استهلاك الطاقة: مستقر حتى 3 واط. موثوقية: MTTF تصل إلى 25،000 ساعة. مثالية للعمل طويل الأمد،التكامل المدمجوالتصوير الحراري عالي الجودة.
الخصائص الرئيسية
أكبر FPA، أصغر حجم البكسل
- دقة 1024 * 768 ميجابيكسل لمجال عرض واسع
- حجم بيكسل صغير 10 ميكرو متراً لتحقيق دقة فضائية عالية واكتشاف بعيد المدى
تبريد سريع، استهلاك طاقة أقل
- وقت التبريد أقل من 3 دقائق
- استهلاك طاقة ثابت يصل إلى 3 واط
موثوقية عالية، تشغيل طويل الأمد
- متوسط الوقت حتى الفشل (MTTF) يصل إلى 25000 ساعة
مواصفات المنتج
| المعلم | المواصفات |
|---|---|
| النموذج | كاشف الأشعة تحت الحمراء المبرد بـ MWIR C1010H |
| مواد حساسة | T2SL |
| القرار | 1024*768 |
| حجم البيكسل | 10 ميكرومتر |
| رد الفعل الطيفي | 3.7±0.2 μm ~ 4.8±0.2 μm |
| NETD النموذجي | 20 mK (F2) 25 mK (F4) |
| أقصى معدل إطار | 100 هرتز |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| درجة حرارة العمل | -45°C ~ +71°C |
| جهاز التبريد | LS711H |
| وقت التبريد (23 درجة مئوية) | ≤3 دقيقة |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤3 واط |
| الحجم (ملم) | التبريد الساخن: φ26*55.8 ديور: 33*37.5*70 |
| الوزن (غ) | ≤235 |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد C1010H HOT MWIR على نطاق واسع في العديد من المجالات مثل NDT ومراقبة البيئة والمراقبة بعيدة المدى والبحوث العلمية وغيرها.
فوائدنا
-
حساسية عالية وأداء ممتاز
تقنية رائدة في العالم في صناعة الأشعة تحت الحمراء -
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام مختلفة من البكسلات. -
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما الذي تستخدم له آلة التبريد الصاخب؟
المبردات الصوتية هي آلات تبقي أجهزة الاستشعار باردة جداً بحيث يمكن التقاط الصور الحرارية في البعثات الطويلة الأجلالحساسات التي تلتقط الصور تتطلب درجات حرارة منخفضة للغاية.
2ما هي العوامل الرئيسية لقياس جودة التبريد الصاخب؟
عمر البطارية الطويل والتشغيل الموثوق به هي العوامل الرئيسية لقياس جودة جهاز التبريد الصاخب. جهاز التبريد الصاخب SensorMicro لديه نطاق واسع من درجات الحرارة التشغيلية وموثوقية ممتازة.وقد بلغ معدل الوقت المتوسط للفشل 10،000 ساعة، والتي تلبي متطلبات تشغيل بدء التشغيل 24 / 7.
3ما هو MTTF؟
MTTF يقيس موثوقية الجزء. إنه يظهر لك كم من الوقت في المتوسط يستمر الجزء قبل أن ينكسر ويجب عليك استبداله. على المستوى الأساسي،يخبرك عن جودة الأجزاء التي تشتريهاكلما استمروا لفترة أطول، كلما زادت القيمة التي تحصل عليها منهم.
