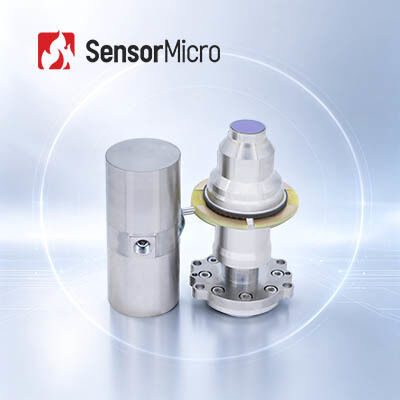

كاشف الأشعة تحت الحمراء المبرد ذو الشبكة الفائقة من النوع الثاني، دقة 1024x768 للكشف بعيد المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1010H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024 × 768 / 10 ميكرومتر | NETD | 20mK(F2); 25 م ك (F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ± 0.2μm ~ 4.8 ± 0.2μm | الأعلى. معدل الإطار | 100 هرتز |
| المبرد | LS711H | وزن | ≥235 جرام |
| إبراز | كاشفات الأشعة تحت الحمراء المبردة Superlattice,كاشفات الأشعة تحت الحمراء المبردة 320x256,كاشفات الأشعة تحت الحمراء 320x256 |
||
منتوج وصف
وصف المنتج
جهاز C1010H هو جهاز كشف بالأشعة تحت الحمراء المبردة بالدفء مبني على جهاز التبريد الصلب الخطي المتقدم. يحتوي على FPA بدقة 1024 × 768 مع مساحة 10 ميكرو متراً من البكسلات. مع ضمان أداء ممتاز ، يحتوي جهاز كشف الأشعة تحت الحمراء C1010H على جهاز كشف بالأشعة تحت الحمراء المبردة بالدفء.يتم رفع درجة حرارة تشغيل الطائرة المحورية إلى 150 K، يوفر أداءً ممتازًا SWaP (حجم صغير، وزن خفيف، استهلاك طاقة منخفض).والتصوير الحراري عالي الوضوح. يوفر FPA أكبر والبيكسلات الأصغر مجالًا واسعًا للرؤية ، وضوحًا فضائيًا عاليًا ، واكتشافًا بعيد المدى. وقت التبريد أقل من 3 دقائق ، واستهلاك الطاقة المستقر ينخفض إلى 3 واط ،و MTTF يصل إلى 25ألف ساعة.
الخصائص الرئيسية
أكبر FPA، أصغر حجم البكسل
- دقة 1024 × 768 ميجابيكسل لحقل رؤية واسع
- حجم بيكسل صغير 10 ميكرو متراً لتحقيق دقة فضائية عالية واكتشاف بعيد المدى
تبريد سريع، استهلاك طاقة أقل
- وقت التبريد أقل من 3 دقائق
- استهلاك طاقة ثابت يصل إلى 3 واط
موثوقية عالية، تشغيل طويل الأمد
- متوسط الوقت حتى الفشل (MTTF) يصل إلى 25000 ساعة
مواصفات المنتج
| النموذج | C1010H |
| مواد حساسة | T2SL |
| القرار | 1024×768 |
| حجم البيكسل | 10 ميكرومتر |
| رد الفعل الطيفي | 3.7±0.2 μm ~ 4.8±0.2 μm |
| NETD النموذجي | 20 mK (F2) 25 mK (F4) |
| أقصى معدل إطار | 100 هرتز |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| درجة حرارة العمل | -45°C ~ +71°C |
| جهاز التبريد | LS711H |
| وقت التبريد (23 درجة مئوية) | ≤3 دقيقة |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤3 واط |
| الحجم (ملم) | التبريد الصاخب: φ26×55.8 ديوار: 33×37.5×70 |
| الوزن (غ) | ≤235 |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبردة بحرارة C1010H MWIR على نطاق واسع في العديد من المجالات مثل NDT ومراقبة البيئة والمراقبة بعيدة المدى والبحوث العلمية وغيرها.
فوائدنا
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة المصفوفات المتعددة وحجم البكسلات ومجموعات الموجات وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية عالية مصممة للعمل تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
1مزايا التصوير الضوئي للغاز
- توفير الوقت والكفاءة:يدعم الكشف على نطاق واسع في الوقت الحقيقي، وتحديد موقع التسرب بسرعة، ولا حاجة لقطع الإنتاج.
- الكشف عن المدى الطويل:يعمل بعيداً عن المناطق الخطرة والمعقدة، مما يسمح بإجراء اختبار غير اتصال وغير مدمر دون مصدر إضافي للإشعاع.
- سهلة التحليلتصوير بديهي، تخزين فوري، وتحليل مريح.
- فحص متعدد الوظائف:يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة قياس درجة الحرارة عن بعد ممتازة.
2مبدأ عمل التصوير الضوئي للغاز
التصوير الضوئي للغازات هو نوع من تكنولوجيا الأشعة تحت الحمراء التي يمكن أن ترى الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء في أطوال موجة محددة، سوف يحدث فرق الأشعة تحت الحمراء بين الغاز والخلفية.
كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج ، يستقبل فقط النطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز ،ويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
