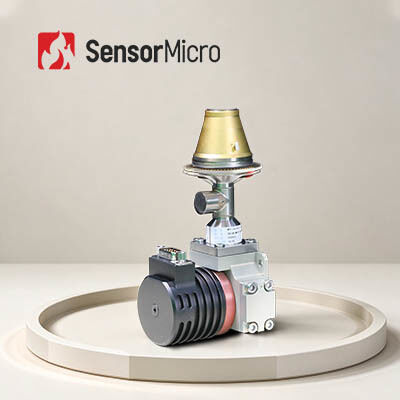

كاشف الأشعة تحت الحمراء المبرد 1280x1024 12μm MCT MWIR كاشف الأشعة تحت الحمراء للمراقبة بعيدة المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1212M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| يكتب | كاشف الأشعة تحت الحمراء المبرد MWIR | مادة | MCT |
|---|---|---|---|
| NETD | 18 م ك (F2/F4) | الأعلى. معدل الإطار | 100 هرتز |
| دقة | 1280x1024/12 ميكرومتر | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | كاشف الأشعة تحت الحمراء المبرد HD MWIR,كاشف الأشعة تحت الحمراء المبردة 12um,كاشف الأشعة تحت الحمراء بمبرد MWIR 1280x1024 |
||
منتوج وصف
كاشف الأشعة تحت الحمراء المبرد HD MWIR MCT — 1280×1024، 12 ميكرومتر
جهاز C1212M هو كاشف أشعة تحت الحمراء متوسط الموجة مبرد من HgCdTe (MCT) طورته شركة SensorMicro، ويجمع بين الدقة العالية والأداء العالي والموثوقية العالية في حزمة واحدة.
بفضل مصفوفته الكبيرة 1280×1024، يوفر الكاشف مجال رؤية أوسع ويلتقط المزيد من تفاصيل الصورة. يوفر حجم البكسل المخفض 12 ميكرومتر دقة مكانية أفضل ويسمح للبصريات ذات البعد البؤري الأقصر بتحقيق نفس مهمة المدى.
جهاز C1212M MWIR HgCdTe للكشف عن الأشعة تحت الحمراء هو خيار مثالي لتطبيقات التصوير الحراري التي تتطلب أداءً فائقًا طويل المدى والتعرف التفصيلي على الصور في حزمة صغيرة وخفيفة وقليلة الطاقة (SWaP).
الميزات الرئيسية
دقة الميجابكسل، الكشف الحساس
- دقة ميجابكسل 1280×1024 لمجال رؤية واسع
- حجم بكسل سائد يوفر دقة مكانية عالية ومدى كشف طويل
جودة صورة حادة
- توحيد ممتاز للصورة بمعدل بكسل فعال ≥ 99.5%
- حساسية عالية للكشف الدقيق عن الأهداف
تنوع عالي، إمداد موثوق
- رقم بؤري قابل للتخصيص
- جودة متسقة في الإنتاج الضخم
مواصفات المنتج
| الموديل | C1212M | |
| المادة الحساسة | MCT | |
| الدقة | 1280×1024 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر | |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النوافذ؛ منع التوهج | |
| سعة الشحنة | 6.75 Me⁻ / 4.8 Me⁻ (ITR)؛ 5.25 Me⁻ / 3.3 Me⁻ (IWR) | |
| النطاق الديناميكي | وضع ITR ≥ 80 ديسيبل؛ وضع IWR ≥ 76 ديسيبل | |
| قناة الإخراج | 4 أو 8 قنوات؛ تصل إلى 20 ميجاهرتز لكل مخرج | |
| الحد الأقصى لمعدل الإطارات | 100 هرتز | |
| NETD نموذجي | 18 ملي كلفن (F2/F4) | |
| معدل البكسل الفعال | ≥ 99.5% | |
| عدم انتظام الاستجابة | ≤ 8% | |
| مبرد قابل للتكوين | RS058F | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 7 واط | ≤ 10 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 17 واط | ≤ 45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 4 دقائق |
| الحد الأقصى للحجم (مم) | 149 × 58.5 × 71 | ضاغط Φ46 × 122؛ ديوار Φ55 × 119 |
| الوزن (جم) | ≤ 600 | ≤ 1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية | |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C1212M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة طويلة المدى، والبحث العلمي.
نبذة عن الشركة
رؤيتنا
دفع حدود الاستشعار وتغيير طريقة تواصل الناس مع العالم من حولهم.
مهمتنا
تسخير قوة تقنية استشعار الأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، وتمكين قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر ترابطًا.
قيمتنا
إنشاء تقنية أشعة تحت حمراء متقدمة تجعل العالم مكانًا أفضل.
خدمتنا
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة.
- الدعم الفني والتدريب في الموقع: تزويد العملاء الرئيسيين بإعداد النظام العملي والتدريب التشغيلي.
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة بشكل مشترك.
الأسئلة الشائعة
1. تطبيق كواشف الأشعة تحت الحمراء المبردة LWIR و MWIR/LWIR ثنائية اللون
في تقنية التصوير الحراري بالأشعة تحت الحمراء، توفر الكواشف الحرارية طويلة الموجة اختراقًا قويًا عبر الأجواء المتربة ولا تتأثر بتأثيرات الوهج الشمسي أو انعكاسات الضوء. يمكن الحصول على جودة صورة ممتازة في بيئات معقدة مختلفة - على سبيل المثال، المركبات التي تسير في أجواء متربة، والسفن التي تبحر على الماء مع ضوء عاكس، والطائرات التي تحلق عبر السحب.
يجمع كاشف الأشعة تحت الحمراء المبرد ثنائي اللون بين مزايا الكشف متوسط الموجة وطويل الموجة في تجميعة كاشف أشعة تحت حمراء مبرد واحدة. يمكنه إجراء تصوير عالي الأداء في كلا النطاقين الموجيين في وقت واحد، مما يقلل بشكل كبير من معدل الإنذارات الكاذبة. إنه مناسب تمامًا للكشف عن الخلفيات المعقدة ومراقبة الأهداف المتحركة عالية السرعة.
