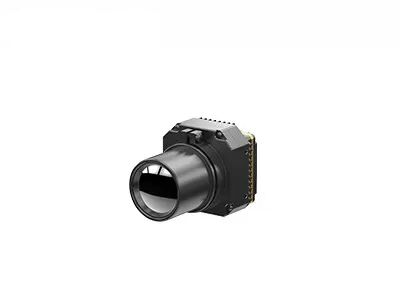

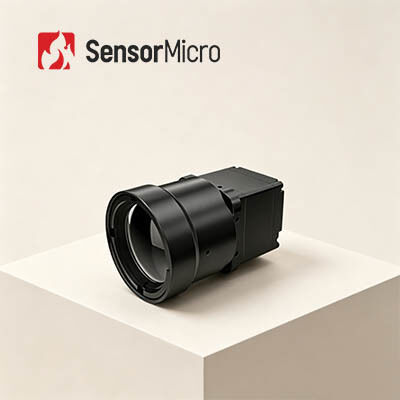

iSE612 وحدة الكاميرا الحرارية غير المبردة LWIR مع 640x512 دقة 12μm حجم البكسل والتشغيل بدون مصراع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE612 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | يكتب | وحدة الأشعة تحت الحمراء غير المبردة |
|---|---|---|---|
| دقة | 640 × 512 / 12 ميكرومتر | NETD | ≥20 مللي ك |
| الاستجابة الطيفية | 8μm ~ 14μm | معدل الإطار الرقمي | 50 هرتز |
| إبراز | LWIR Camera Core 12uM,PLUG612 LWIR Camera Core |
||
منتوج وصف
iSE612 لا يتم تبريدها LWIR كاميرا حرارية النواة 640x512 12μm مع التصوير الحراري الواضح
لمحة عامة عن المنتج
يجمع مركز التصوير الحراري iSE612 بين جهاز استشعار حراري غير مبرد 640x512/12μm مع مكونات بصرية شاملة، ودورات معالجة الإشارات،وخوارزميات معالجة الصور المتقدمة لتوفير وضوح الصورة الاستثنائية والأداء المتفوق.
هذه الكاميرا تحت الحمراء القلب يلغي الحاجة إلى معايرة الشاشة، وحل بشكل فعال مشاكل التأتيت والضوضاء أثناء المراقبة. مصممة لمتطلبات المستخدم المختلفة،iSE612 يدعم خوارزميات عالية الدقة، الصورة في الصورة ، نظام تشغيل OSD قابلة للتخصيص ، وضع النوم ، التكبير الإلكتروني ، وغيرها من الميزات المتقدمة.مع تصميم محسّن SWaP يوفر جودة صورة متميزة في التطبيقات المحدودة بالمساحة.
الخصائص الرئيسية
- ناعمة ومستقرة وفعالة من حيث التكلفةلا يتطلب معايرة المقبض أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على المقبض.يستخدم كاشف تغليف السيراميكي عالي التكلفة ApexCore مع NETD≤20mK.
- ميكانيكية وخفيفة الوزن، مرنة لدمجها:أبعاد صغيرة تصل إلى 25.4 × 25.4 × 22.7 ملم ، ووزن القلب العاري ≤ 26 ± 1.5 غرام. يسمح التصميم الهيكلي الذي يوفر المساحة بتخطيط النظام والتكامل المرن.
- ميزات غنية لدمج سلس:يدعم خوارزميات عالية الدقة ، والصورة في الصورة ، وOSD قابلة للتخصيص ، وضع النوم ، والمعايرة بنقرة واحدة ، والتوافق مع مختلف شاشات Micro OLED.متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام.
مواصفات المنتج
| النموذج | iSE612 | |
| أجهزة الكشف عن الأشعة فوق البنفسجية | ||
| مواد حساسة | VOx | |
| القرار | 640×512 | |
| حجم البيكسل | 12μm | |
| رد الفعل الطيفي | 8μm ~ 14μm | |
| NETD النموذجي | ≤20mK | |
| معالجة الصور | ||
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6s | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/RAW | |
| خوارزمية الصورة | NUC/DRC/DNS/DDE/SFFC | |
| بدون مصراع | مدعوم | |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| توجيه الصورة | الأفقي/العمودي/الشمالي | |
| زيادة الرقمية | 1x/2x/4x/8x | |
| الكهرباء | ||
| واجهة خارجية قياسية | خمسين دبوساًBP040SB-50-0114-B-R0 | |
| واجهة الاتصال | TTL-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات التوسيع | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| واجهة كهربائية | ||
| فولتاج التغذية | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8W@50Hz@23±3°C | |
| ميكانيكية / عدسة | ||
| حجم القلب العاري ((ملم) | 25.4×25.4×22.7ملم | φ36×24.3ملم |
| وزن النواة العارية ((g) | 26±1.5 | 28±1.5 |
| العدسات البصرية | التركيز الثابت: 4.8mm/9.1mm/13mm/19mm | التركيز الثابت: 25mm/35mm/50mm/70mm/100mm التركيز اليدوي: 25mm / 35mm / 50mm العدسة ذات المحرك: 75mm/100mm/150mm زيادة مستمرة: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات | 1500g@0.4ms |
| اهتزاز | 5.35g، اهتزاز عشوائي، محور 3 | |
| مكونات الشاشة | اختياري | |
| التكيف مع البيئة | ||
| درجة حرارة العمل | -40°C~+70°C | |
| درجة حرارة التخزين | -45°C~+85°C | |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة | |
| الشهادة | ROHS2.0/REACH | |
التطبيقات الصناعية
الرؤية الصناعية مكافحة الحرائق والإنقاذ مراقبة الأمن الملاحظة في الهواء الطلق الرؤية الآلية إلكترونيات المستهلك
فوائدنا
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار لتنفيذ الفوري.
- مساعدة التطوير والاختبار:خدمات الاختبار المتكامل للعينات وتقييم الأداء والتحقق من المعلمات.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 مع استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
ما هو دقة كاشف الأشعة تحت الحمراء؟
تشير دقة كاشف الأشعة تحت الحمراء إلى عدد البكسلات في التصوير الحراري. دقة أعلى تعني المزيد من نقاط المراقبة وقياس درجة الحرارة،تمكين الكشف عن أهداف أصغر على مسافات أطولتتراوح دقة التصوير الحراري الأشعة تحت الحمراء الشائعة من 256x192، 384x288، 640x512، 800x600، 1024x768، إلى 1280x1024. عادة ما يزيد الدقة العالية من تكلفة الكاشف.
ما هو مجال الرؤية؟
يشير مجال الرؤية إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن الذي يلاحظه النظام البصري لجهاز التصوير الحراري بالأشعة تحت الحمراء.بحجم مجموعة أجهزة الكشف A × B، حجم البكسل d ، وطول محور العدسة f ، زاوية FOV الأفقية θ = 2 × arctan ((A × d / 2f). بعد اختيار مجموعة أجهزة الكشف وحجم البكسل ،مجال الرؤية يتغير فقط مع الطول البؤري للنظام البصري: يؤدي الطول الأوسع إلى مجال رؤية أضيق، بينما يوفر الطول الأوسع مجال رؤية أوسع.
