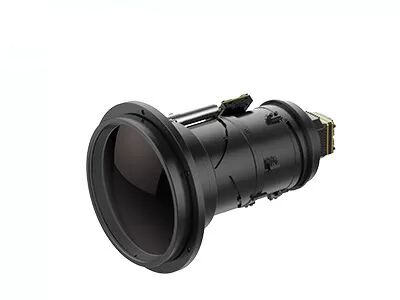

50pin واجهة HRS كاميرا التصوير الحراري غير المبردة الأساسية لمراقبة الحيوانات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 640 × 512/17 ميكرومتر | عدسة الكاميرا | متعددة متاحة |
|---|---|---|---|
| وزن | ＜ 90 جرام | NETD | ＜ 30 مليون كلفن |
| النطاق الطيفي | 8 ~ 14 ميكرومتر LW | بحجم | 44.5x44.5x33.6 ملم |
| تسليط الضوء | 50pin كاميرا واجهة HRS الأساسية,مراقبة الحيوان غير مبرد الكاميرا الأساسية |
||
منتوج وصف
وحدة الكاميرا بالأشعة تحت الحمراء PLUG617
وحدة كاميرا التصوير الحراري غير المبردة 640x512 17μM لمراقبة الحيوانات
وصف المنتج
PLUG617 هي واحدة من وحدات مستشعر الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).
تتكون من مستشعر الكاميرا الحرارية غير المبرد 640 × 512/17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات وخوارزمية معالجة الصور الفريدة ، توفر وحدة الكاميرا PLUG617 LWIR صورة واضحة وأداءً فائقًا.
تم تطوير وحدات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG خصيصًا لمتطلبات المراقبة الشخصية المختلفة ، والتي توفر واجهات صناعية قياسية مختلفة وخيارات عدسة الأشعة تحت الحمراء لتلبية متطلبات التكامل المحددة.تم تطبيق بعض حلول التصوير الحراري الاحترافية على العديد من التطبيقات.
الخصائص الرئيسية
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| نموذج | قابس 617 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640 × 512 |
| مساحة وحدة الصورة | 17 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | ＜ 30 م ك |
| معالجة الصورة | |
| معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| وقت بدء التشغيل | أقل من 10 ثوانٍ |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | RAW / YUV / BT656 / LVDS |
| مكون التمديد | USB / كاميرلينك |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
| مصدر التيار | 4 ~ 6 فولت |
| استهلاك الطاقة النموذجي | <1.2 واط |
| الخصائص البدنية | |
| الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
| وزن | <90 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير البصري المستمر: 30-150 مم |
تطبيقات صناعية
تُستخدم وحدة التصوير الحراري PLUG617 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار ، إلخ.
يشيد من العملاء
أسئلة وأجوبة
1. تصنيف مصفوفات المستوى البؤري بالأشعة تحت الحمراء
وفقًا لطريقة التبريد ، يمكن تقسيم مصفوفة المستوى البؤري بالأشعة تحت الحمراء إلى كاشفات التصوير الحراري المبردة وغير المبردة.يستخدم كاشف الأشعة تحت الحمراء FPA المبرد بشكل أساسي زجاجة ديوار / ثلاجة الاختناق ذات البدء السريع وثلاجة دورة زجاجة ديوار / ستيرلينغ في الوقت الحاضر.بينما يعمل كاشف الأشعة تحت الحمراء الحراري FPA غير المبرد في درجة حرارة الغرفة.إنه جوهر نظام التصوير الحراري غير المبرد.تشمل المواد الحساسة للحرارة الأكثر شيوعًا أكسيد الفاناديوم (Vox) والسيليكون غير المتبلور (a-Si).مادة أكسيد الفاناديوم هي الخيار السائد في السوق الحالية ؛لديها معامل مقاومة درجات الحرارة العالية ، وحساسية حرارية عالية.
