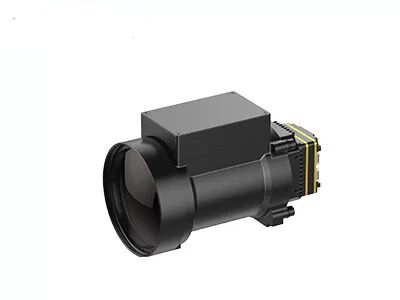

8 ~ 14μm LW وحدة كاميرا التصوير الحراري غير المبردة لمكافحة الحرائق
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/17 ميكرومتر | عدسة الكاميرا | متعددة متاحة |
---|---|---|---|
وزن | < 90 جرام | NETD | < 30 مليون كلفن |
النطاق الطيفي | 8 ~ 14 ميكرومتر LW | بحجم | 44.5x44.5x33.6 ملم |
تسليط الضوء | وحدة كاميرا التصوير الحراري لمكافحة الحرائق,وحدة الكاميرا غير المبردة 14um LW |
وحدة كاميرا التصوير الحراري غير المبردة 640x512 / 17μm في الهواء الطلق ، مراقبة الحيوانات
PLUG617 هي واحدة من وحدات مستشعر الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).
تتكون من مستشعر الكاميرا الحرارية غير المبرد 640 × 512/17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات وخوارزمية معالجة الصور الفريدة ، توفر وحدة الكاميرا PLUG617 LWIR صورة واضحة وأداءً فائقًا.
تم تطوير وحدات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG خصيصًا لمتطلبات المراقبة الشخصية المختلفة ، والتي توفر واجهات صناعية قياسية مختلفة وخيارات عدسة الأشعة تحت الحمراء لتلبية متطلبات التكامل المحددة.تم تطبيق بعض حلول التصوير الحراري الاحترافية على العديد من التطبيقات.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
نموذج | قابس 617 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | < 30 م ك |
معالجة الصورة | |
معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | أقل من 10 ثوانٍ |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4 ~ 6 فولت |
استهلاك الطاقة النموذجي | <1.2 واط |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | <90 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير البصري المستمر: 30-150 مم |
تُستخدم وحدة التصوير الحراري PLUG617 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار ، إلخ.
1. مبدأ عمل مصفوفة المستوى البؤري بالأشعة تحت الحمراء
يتم ترتيب مجموعة من العناصر الحساسة للضوء على كاشف مصفوفة المستوى البؤري.يتم تصوير الأشعة تحت الحمراء المنبعثة من اللانهاية على هذه العناصر الحساسة للضوء من مصفوفة المستوى البؤري من خلال النظام البصري.يقوم الكاشف بتحويل الإشارة الضوئية إلى إشارة كهربائية ويقوم بإجراء تضخيم متكامل وأخذ العينات ومخزن الإخراج ونظام تعدد الإرسال ، ويتم إرساله أخيرًا إلى نظام المراقبة لتكوين صورة.
