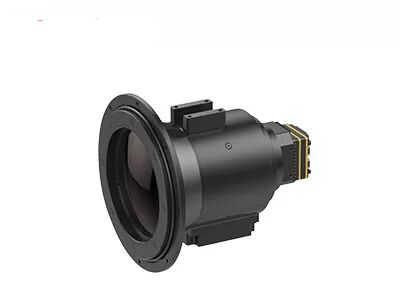

دقة الكاميرا الحرارية غير المبردة الأساسية 640 × 512 لمراقبة الحيوانات في الهواء الطلق
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 640 × 512/17 ميكرومتر | عدسة الكاميرا | متعددة متاحة |
|---|---|---|---|
| وزن | ＜ 90 جرام | NETD | ＜ 30 مليون كلفن |
| النطاق الطيفي | 8 ~ 14 ميكرومتر LW | بحجم | 44.5x44.5x33.6 ملم |
| تسليط الضوء | 640x512 دقة الكاميرا الحرارية الأساسية,الكاميرا الحرارية الخارجية الأساسية 640x512 |
||
منتوج وصف
وحدة الكاميرا بالأشعة تحت الحمراء PLUG617
وحدة كاميرا التصوير الحراري غير المبردة 640x512 / 17μm في الهواء الطلق ، مراقبة الحيوانات
وصف المنتج
PLUG617 هي واحدة من وحدات مستشعر الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).
تتكون من مستشعر الكاميرا الحرارية غير المبرد 640 × 512/17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات وخوارزمية معالجة الصور الفريدة ، توفر وحدة الكاميرا PLUG617 LWIR صورة واضحة وأداءً فائقًا.
تم تطوير وحدات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG خصيصًا لمتطلبات المراقبة الشخصية المختلفة ، والتي توفر واجهات صناعية قياسية مختلفة وخيارات عدسة الأشعة تحت الحمراء لتلبية متطلبات التكامل المحددة.تم تطبيق بعض حلول التصوير الحراري الاحترافية على العديد من التطبيقات.
الخصائص الرئيسية
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| نموذج | قابس 617 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640 × 512 |
| مساحة وحدة الصورة | 17 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | ＜ 30 م ك |
| معالجة الصورة | |
| معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| وقت بدء التشغيل | أقل من 10 ثوانٍ |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | RAW / YUV / BT656 / LVDS |
| مكون التمديد | USB / كاميرلينك |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
| مصدر التيار | 4 ~ 6 فولت |
| استهلاك الطاقة النموذجي | <1.2 واط |
| الخصائص البدنية | |
| الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
| وزن | <90 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير البصري المستمر: 30-150 مم |
تطبيقات صناعية
تُستخدم وحدة التصوير الحراري PLUG617 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار ، إلخ.
يشيد من العملاء
أسئلة وأجوبة
1. حول الكاشف الحراري
مبدأ عمل الكاشفات الحرارية هو الاستفادة من التأثير الحراري لتسخين عنصر الكشف والتسبب في التحول الحراري لبعض الخصائص الفيزيائية بحيث يمكن اكتشاف طاقة الأشعة تحت الحمراء.
كاشف حراري يعمل في درجة حرارة الغرفة.أثناء تشغيله ، تحدث تغيرات في درجة الحرارة ، والتي قد يكون لها استجابة بطيئة وحساسية منخفضة نسبيًا مقارنة بأجهزة كشف الفوتون.
يوجد بشكل أساسي 4 أنواع من أجهزة الكشف الحراري بالأشعة تحت الحمراء: المزدوجة الحرارية / الحرارية ، الكاشف الكهروحراري ، الثرمستور / مقياس البول ، مقياس الضغط الدقيق
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
