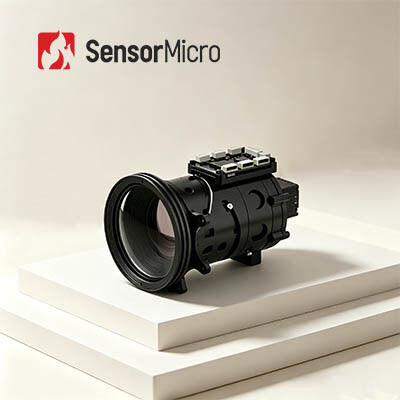

640x512 دقة 12μm بوصة بكسل وحدة الكاميرا الحرارية غير المبردة لمراقبة الحيوانات
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE612 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| المواد الحساسة | VOx | دقة | 640 × 512 / 12 ميكرومتر |
|---|---|---|---|
| عدسة الكاميرا | متعددة المتاحة | NETD | ≥20 مللي ك |
| المدى الطيفي | 8 ~ 14μm LW | خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| إبراز | وحدة الكاميرا غير المبردة 640x512,وحدة كاميرا التصوير الحراري 17um |
||
منتوج وصف

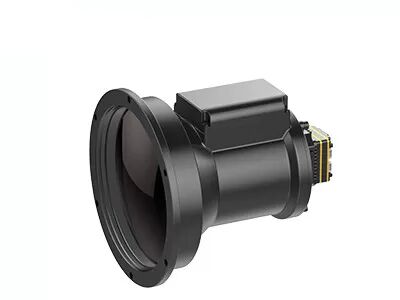

وحدة كاميرا التصوير الحراري غير المبردة 640x512 12μm لمراقبة الحيوانات
نظرة عامة على المنتج
تم تصميم قلب كاميرا الأشعة تحت الحمراء iSE612 للرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية. باستخدام كاشف حراري ApexCore تم تطويره ذاتيًا مع هيكل بدون مصراع، فإنه يضمن الحصول على صور ثابتة بدون تلعثم أو ضوضاء. تدعم هذه الوحدة وظائف متنوعة وعدسات متنوعة، ومن السهل دمجها في رؤية الآلة والمنتجات الإلكترونية الاستهلاكية.
الميزات الرئيسية
- سلسة ومستقرة وعالية الفعالية من حيث التكلفة:لا يلزم إجراء معايرة للغالق أثناء التشغيل، مما يؤدي إلى التخلص من تقطع الصورة الشائع في الأنظمة التقليدية المعتمدة على الغالق. يعتمد كاشف التغليف الخزفي ApexCore ذو التكلفة العالية مع NETD≥20mK.
- مدمجة وخفيفة الوزن ومرنة للتكامل:أبعاد صغيرة تصل إلى 25.4×25.4×22.7 مم، الوزن الأساسي العاري ≥26±1.5 جم. يتيح التصميم الهيكلي الموفر للمساحة تخطيط النظام وتكامله بشكل مرن.
- ميزات غنية للتكامل السلس:يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة. متوافق مع العدسات البصرية المتعددة ومكونات الامتداد لسهولة التطوير الثانوي وتخصيص النظام.
المواصفات الفنية
| نموذج | iSE612 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 640×512 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥20 مللي ك | |
| معالجة الصور | ||
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| كهربائي | ||
| الواجهة الخارجية القياسية | 50pin:BP040SB-50-0114-B-R0 | |
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 25.4×25.4×22.7 ملم | φ36×24.3 ملم |
| الوزن الأساسي العاري (جم) | 26 ± 1.5 | 28 ± 1.5 |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم/9.1 ملم/13 ملم/19 ملم | التركيز الحراري الثابت: 25 مم / 35 مم / 50 مم / 70 مم / 100 مم التركيز اليدوي: 25 مم/35 مم/50 مم العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير المستمر: 15 ~ 75 ملم / 20 ~ 100 ملم / 28 ~ 90 ملم / 30 ~ 150 ملم / 30 ~ 180 ملم / 25 ~ 225 ملم |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| مكونات المصراع | خياري | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية iSE612 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمزيد.
شريكك الموثوق به في مجال الاستشعار بالأشعة تحت الحمراء
- الخبرة التقنية العميقة:سنوات من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء مع إمكانات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار وتكامل النظام.
- التركيز على الابتكار والتنفيذ العملي:ملتزمون بقيادة الإنجازات التكنولوجية في مجال التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل.
- محفظة منتجات متنوعة:مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولاً مخصصة لمختلف الصناعات.
- التحقق الصارم من الموثوقية:نظام قوي لإدارة الجودة مع إجراءات اختبار متعددة طوال فترة الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- الدعم الفني المهني:يعمل الفريق الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتقصير وقت الوصول إلى السوق.
الأسئلة المتداولة
لماذا تحتاج أجهزة الكشف عن الأشعة تحت الحمراء إلى التبريد؟
على أساس درجة حرارة التشغيل واحتياجات التبريد، يمكن تقسيم كاشفات الأشعة تحت الحمراء إلى مبردة وغير مبردة. تعمل مستشعرات التصوير الحراري غير المبردة في درجة حرارة الغرفة، مما يوفر استجابة أبطأ وحساسية منخفضة نسبيًا. تعمل كاشفات الأشعة تحت الحمراء المبردة في درجات حرارة مبردة وهي في الأساس كاشفات فوتون تحتاج إلى تبريد لتؤدي أفضل أداء لها.
ما هي مزايا التصوير الحراري الطبي؟
يعد الاختبار الطبي هو الخطوة الأولى في التشخيص الطبي، والعديد من الاختبارات الحالية لتقييم صحة الأعضاء تعتبر غازية وغير مريحة. التصوير الحراري مع الفحص الطبي يحل هذه المشكلة بشكل فعال. باستخدام تقنية التصوير الحراري، يمكن للأطباء إجراء فحوصات آمنة بنسبة 100%، وخالية من الإشعاع، وغير جراحية، وغير تلامسية لكامل الجسم لتجنب المزيد من إجراءات الاختبار غير الضرورية. يمكن أن يتبين بسرعة أن توزيع الحرارة في أجزاء مختلفة من جسم الإنسان يتيح الكشف المبكر وتشخيص التشوهات الجسدية، مما يجعل أي علاج إضافي أسهل وأكثر فعالية.
