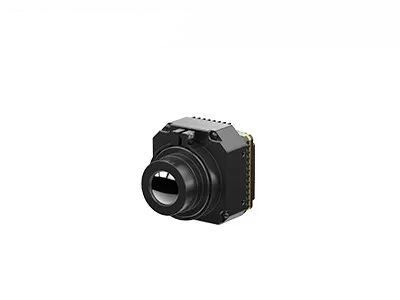

كاميرا حرارية عالية الحساسية LWIR Core Uncooled NETD 30mk 8 ~ 14μm

  • High Sensitivity LWIR Thermal Camera Core Uncooled NETD 30mk 8~14μm
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل PLUG417R
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
القرار 400x300 / 17 ميكرومتر معدل الإطار 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز
NETD ＜ 30 مليون كلفن النطاق الطيفي 8 ~ 14 ميكرومتر
بحجم 44.5x44.5x33.6 ملم وزن ≤ 77 جرام
تسليط الضوء

نواة الكاميرا الحرارية NETD 30mk

,

نواة الكاميرا الحرارية غير المبردة 14um
اترك رسالة
منتوج وصف
PLUG417R الوحدة الحرارية غير المبردة



LWIR 400x300 / 17μm قلب كاميرا التصوير الحراري غير المبردة مع التصوير الحراري الصناعي



وصف المنتج



يستخدم قلب الكاميرا الحرارية PLUG417R كاشف الأشعة تحت الحمراء غير المبرد 400x300 / 17μm مع وظيفة قياس درجة الحرارة الاختيارية مع نطاق قياس من -20 ℃ ~ 150 ℃ للقياس الصناعي أو درجة حرارة الجسم.لا تستطيع هذه الوحدة الحرارية بالأشعة تحت الحمراء قياس قيمة درجة الحرارة من حولك فحسب ، بل يمكنها أيضًا عرض رقم التصوير الحراري.لذلك يجب أن يكون خيارك الأفضل لمراقبة تغير درجة الحرارة.



يمكن استخدام وحدة الكاميرا الصغيرة التي تعمل بالأشعة تحت الحمراء على نطاق واسع في تطبيقات التصوير الحراري بالأشعة تحت الحمراء مثل التصوير الحراري وفحص طاقة الكهرباء وفحص المباني وما إلى ذلك. ومن المفيد لعملاء OEM من أجل التطوير الثانوي والتكامل في جميع أنواع أجهزة التصوير الحراري والكاميرات الحرارية بالأشعة تحت الحمراء.



الخصائص الرئيسية


- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- نطاق درجة حرارة قابل للتخصيص
- قدرة قوية على التكيف مع البيئة



مواصفات المنتج



نموذج PLUG417R
أداء كاشف الأشعة تحت الحمراء
الدقة 400 × 300
مساحة وحدة الصورة 17 ميكرومتر
النطاق الطيفي 8 ~ 14 ميكرومتر
NETD <30 م ك
معالجة الصورة
معدل الإطار 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز
وقت بدء التشغيل أقل من 15 ثانية
فيديو تمثيلي بال / نتسك
فيديو رقمية RAW / YUV / BT656 / LVDS
مكون التمديد USB / كاميرلينك
وضع يعتم خطي / مدرج تكراري / مختلط
تقريب رقمي 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8
عرض الصور أسود ساخن / أبيض ساخن / لون زائف
اتجاه الصورة أفقيًا / رأسيًا / قطريًا
خوارزمية الصورة NUC / AGC / IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية واجهة 50pin_HRS
وضع الاتصال RS232-TTL ، 115200 بت في الثانية
مصدر التيار 4.5 ~ 6 فولت
قياس الحرارة
نطاق الحرارة الشغالة -10 درجة مئوية ~ 50 درجة مئوية
نطاق درجة حرارة -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية
دقة درجة الحرارة ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى)
SDK ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة
الخصائص البدنية
الأبعاد (مم) 44.5 × 44.5 × 36.6
وزن ≤ 77 جرام
التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ + 70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية ~ + 85 درجة مئوية
رطوبة 5٪ ~ 95٪ ، دون تكاثف
اهتزاز الاهتزاز العشوائي 5.35 غرام ، 3 محاور
صدمة موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات
بصريات
عدسة اختيارية التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm



تطبيقات صناعية



يتم استخدام نواة الكاميرا الحرارية PLUG417R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.



كاميرا حرارية عالية الحساسية LWIR Core Uncooled NETD 30mk 8 ~ 14μm 0



يشيد من العملاء



كاميرا حرارية عالية الحساسية LWIR Core Uncooled NETD 30mk 8 ~ 14μm 1



أسئلة وأجوبة



1. حول الكاشف الحراري


مبدأ عمل الكاشفات الحرارية هو الاستفادة من التأثير الحراري لتسخين عنصر الكشف والتسبب في التحول الحراري لبعض الخصائص الفيزيائية بحيث يمكن اكتشاف طاقة الأشعة تحت الحمراء.

كاشف حراري يعمل في درجة حرارة الغرفة.أثناء تشغيله ، تحدث تغيرات في درجة الحرارة ، والتي قد يكون لها استجابة بطيئة وحساسية منخفضة نسبيًا مقارنة بأجهزة كشف الفوتون.

يوجد بشكل أساسي 4 أنواع من أجهزة الكشف الحراري بالأشعة تحت الحمراء: المزدوجة الحرارية / الحرارية ، الكاشف الكهروحراري ، الثرمستور / مقياس البول ، مقياس الضغط الدقيق



2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟


نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
