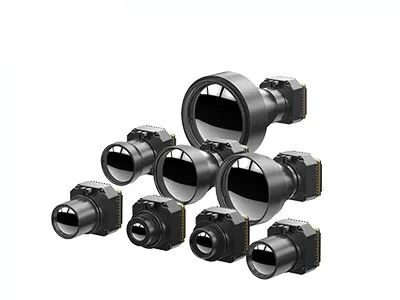

وحدة كاميرا حرارية بتصميم بدون مصراع بدقة 384 × 288 و12 ميكرومتر مع كاشف الأشعة تحت الحمراء LWIR غير المبرد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | دقة | 384 × 288 / 12 ميكرومتر |
|---|---|---|---|
| واجهة الاتصالات | تي تي ال-232/USB2.0 | معدل الإطار | 50 هرتز |
| NETD | ≥30 مللي كلفن | المدى الطيفي | 8 ~ 14 ميكرومتر |
| إبراز | الكاميرا الحرارية LWIR Core 400x300,HVAC LWIR الكاميرا الحرارية الأساسية |
||
منتوج وصف
وحدة الكاميرا الحرارية مع كاشف الأشعة تحت الحمراء LWIR غير المبرد مقاس 384 × 288 / 12 ميكرومتر
نظرة عامة على المنتج
تم تصميم قلب الكاميرا iSE412 الذي يعمل بالأشعة تحت الحمراء خصيصًا لتطبيقات التصوير الحراري متعدد المشاهد، ويوفر تجربة تصوير مطورة للكشف الصناعي والإنقاذ من الحرائق والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية. من خلال اعتماد تصميم حصري خالٍ من الغالق، فإنه يتجنب تشويش الصورة وتداخل الضوضاء الناتج عن معايرة الغالق التقليدية، مما يحقق مراقبة صامتة وسلسة على المدى الطويل. متكاملة مع التصوير فائق الدقة والتكبير الإلكتروني القابل للتعديل ووظائف عرض الشاشة القابلة للتخصيص، فهي توفر تأثيرات تصوير أكثر وضوحًا ومرونة. يتكيف الهيكل الصغير للغاية وخفيف الوزن مع العديد من الأجهزة الطرفية المصغرة، في حين أن التوافق القوي مع العدسات المتعددة وواجهات الفيديو يمكّنه من تطبيقه بشكل مثالي في سيناريوهات متنوعة بدءًا من الكشف الصناعي الاحترافي وحتى المراقبة المدنية الخارجية.
الميزات الرئيسية
تصميم بدون مصراع لمشاهدة أكثر سلاسة
- لا يلزم إجراء معايرة للغالق أثناء التشغيل، مما يؤدي إلى التخلص من تقطع الصورة الشائع في الأنظمة التقليدية المعتمدة على الغالق
- التشغيل الصامت يضمن الاستخدام الخفي دون ضوضاء ميكانيكية
مدمجة وخفيفة الوزن ومرنة للتكامل
- إجمالي أبعاد النظام صغير يصل إلى 25.4×25.4×22.7 مم، الوزن الأساسي العاري ≥26±1.5 جم
- يتيح التصميم الهيكلي الموفر للمساحة تخطيط النظام وتكامله بشكل مرن
تكامل سلس وغني بالميزات
- يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
- متوافق مع العدسات البصرية المتعددة ومكونات الامتداد لسهولة التطوير الثانوي وتخصيص النظام
مواصفات المنتج
| نموذج | iSE412 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 384×288 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 384×288 | |
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| كهربائي | ||
|
الواجهة الخارجية القياسية
|
50 دبوس: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 25.4×25.4×22.7 | φ36×24.3 |
| الوزن الأساسي العاري (جم) | 26 ± 1.5 | 28 ± 1.5 |
| عدسة بصرية |
التركيز الحراري الثابت: 4.9/9.1/13/19 ملم
|
التركيز الحراري الثابت: 25 مم/35 مم
|
| مكونات المصراع | خياري | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا الحرارية iSE412 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية وما إلى ذلك.
خدمة مخصصة
- تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: تزويد العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء للمشاركة في تطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة
الأسئلة المتداولة
ما هو مبدأ عمل مصفوفة المستوى البؤري للأشعة تحت الحمراء؟
يتم ترتيب مجموعة من العناصر الحساسة للضوء على كاشف صفيف المستوى البؤري. يتم تصوير الأشعة تحت الحمراء المنبعثة من اللانهاية على هذه العناصر الحساسة للضوء في مصفوفة المستوى البؤري من خلال النظام البصري. يقوم الكاشف بتحويل الإشارة الضوئية إلى إشارة كهربائية ويقوم بإجراء تضخيم متكامل وأخذ العينات ومخزن مؤقت للإخراج ونظام تعدد الإرسال، ويتم إرساله أخيرًا إلى نظام المراقبة لتكوين صورة.
