xالقرار | 400x300 / 17 ميكرومتر | معدل الإطار | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
---|---|---|---|
NETD | < 30 مليون كلفن | النطاق الطيفي | 8 ~ 14 ميكرومتر |
بحجم | 44.5x44.5x33.6 ملم | وزن | ≤ 77 جرام |
تسليط الضوء | وحدة الكاميرا الحرارية غير المبردة 30mK,وحدة الكاميرا الحرارية LWIR 25 هرتز |

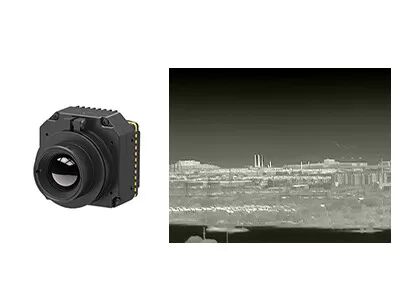

وحدة الكاميرا الحرارية 400x300 17μM LWIR غير مبردة بالتصوير الحراري الصناعي
يستخدم قلب الكاميرا الحرارية PLUG417R كاشف الأشعة تحت الحمراء غير المبرد 400x300 / 17μm مع وظيفة قياس درجة الحرارة الاختيارية مع نطاق قياس من -20 ℃ ~ 150 ℃ للقياس الصناعي أو درجة حرارة الجسم.لا تستطيع هذه الوحدة الحرارية بالأشعة تحت الحمراء قياس قيمة درجة الحرارة من حولك فحسب ، بل يمكنها أيضًا عرض رقم التصوير الحراري.لذلك يجب أن يكون خيارك الأفضل لمراقبة تغير درجة الحرارة.
يمكن استخدام وحدة الكاميرا الصغيرة التي تعمل بالأشعة تحت الحمراء على نطاق واسع في تطبيقات التصوير الحراري بالأشعة تحت الحمراء مثل التصوير الحراري وفحص طاقة الكهرباء وفحص المباني وما إلى ذلك. ومن المفيد لعملاء OEM من أجل التطوير الثانوي والتكامل في جميع أنواع أجهزة التصوير الحراري والكاميرات الحرارية بالأشعة تحت الحمراء.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- نطاق درجة حرارة قابل للتخصيص
- قدرة قوية على التكيف مع البيئة
نموذج | PLUG417R |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 400 × 300 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | أقل من 15 ثانية |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4.5 ~ 6 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | ≤ 77 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm |
يتم استخدام نواة الكاميرا الحرارية PLUG417R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.
1. مزايا التصوير الضوئي للغاز
- توفير الوقت والفعالية: دعم الكشف في الوقت الحقيقي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج
- الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
- سهولة التحليل: التصوير البديهي والتخزين الفوري والتحليل المريح
- فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد
