384x288 / 12μm لا يتم تبريدها LWIR محور الكاميرا الحرارية للتصوير السلس

  • 384x288 / 12μm Uncooled LWIR Thermal Camera Core for Smooth Imaging
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iSE412
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 384 × 288 / 12 ميكرومتر معدل الإطار 50 هرتز
NETD نموذجي ≥30 مللي كلفن المدى الطيفي 8 ~ 14 ميكرومتر
وقت البدء 6 s خوارزمية الصورة NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC
إبراز

نواة الكاميرا الحرارية الخطية LWIR

,

نواة الكاميرا الحرارية LWIR 50 هرتز
اترك رسالة
منتوج وصف

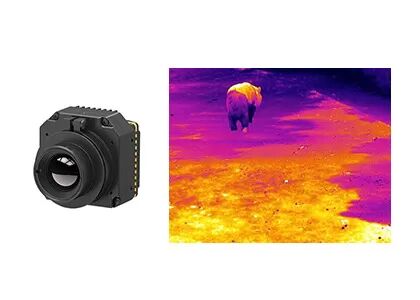

LWIR 384x288 / 12μm كاميرا التصوير الحراري غير المبردة الأساسية
نظرة عامة على المنتج
استنادًا إلى الكاشف الحراري للتغليف الخزفي عالي الأداء 384×288/12μm الذي قمنا بتطويره ذاتيًا، يلغي قلب كاميرا الأشعة تحت الحمراء iSE412 الحاجة إلى معايرة الغالق، مما يؤدي بشكل فعال إلى حل مشكلات التأتأة والضوضاء أثناء المراقبة. لتلبية احتياجات المستخدمين المتنوعة، يدعم iSE412 خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والتكبير الإلكتروني، وميزات أخرى. كما يوفر مجموعة متنوعة من واجهات الفيديو والعدسات لسهولة التكامل. يبلغ الحجم الإجمالي لنواة الكاميرا القوية هذه أقل من 25.4×25.4×22.7 ملم، مع وزن أساسي أقل من 26 جرامًا، مما يوفر تجربة اكتشاف سلسة ومستقرة حتى في ظل المساحة المحدودة والظروف الصارمة. إنه مثالي لعملاء OEM للتطوير الثانوي والتكامل في جميع أنواع أجهزة التصوير الحراري وكاميرات الأشعة تحت الحمراء.
الميزات الرئيسية
  • تصميم بدون مصراع لمشاهدة أكثر سلاسة
    • لا يلزم إجراء معايرة للغالق أثناء التشغيل، مما يؤدي إلى التخلص من تقطع الصورة الشائع في الأنظمة التقليدية المعتمدة على الغالق
    • التشغيل الصامت يضمن الاستخدام الخفي دون ضوضاء ميكانيكية
  • مدمجة وخفيفة الوزن ومرنة للتكامل
    • إجمالي أبعاد النظام صغير يصل إلى 25.4×25.4×22.7 مم، الوزن الأساسي العاري ≥26±1.5 جم
    • يتيح التصميم الهيكلي الموفر للمساحة تخطيط النظام وتكامله بشكل مرن
  • تكامل سلس وغني بالميزات
    • يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
    • متوافق مع العدسات البصرية المتعددة ومكونات الامتداد لسهولة التطوير الثانوي وتخصيص النظام
مواصفات المنتج
نموذج iSE412
مؤشرات كاشفات الأشعة تحت الحمراء
المواد الحساسة VOx
دقة 384×288
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≥30 مللي كلفن
معالجة الصور
بكسل فعالة 384×288
معدل الإطار الرقمي 50 هرتز
وقت البدء 6 ثانية
الفيديو الرقمي YUV420/YUV422/RGB888/خام
خوارزمية الصورة NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC
بدون مصراع المدعومة
عرض الصور 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن)
اتجاه الصورة أفقي/عمودي/قطري
التكبير الرقمي 1x/2x/4x/8x
سطوع الصورة تلقائي/يدوي
تباين الصورة تلقائي/يدوي
وضع التعويض يدوي
كهربائي
الواجهة الخارجية القياسية
50 دبوس: BP040SB-50-0114-B-R0
واجهة الاتصالات تي تي ال-232/USB2.0
واجهة الفيديو الرقمية DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
مكونات الامتداد USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
الواجهة الكهربائية
جهد الإمداد 2.7 فولت ~ 5.3 فولت
استهلاك الطاقة النموذجي 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية
ميكانيكية/عدسة
الحجم الأساسي العاري (مم) 25.4×25.4×22.7 φ36×24.3
الوزن الأساسي العاري (جم) 26 ± 1.5 28 ± 1.5
عدسة بصرية
التركيز الحراري الثابت: 4.9/9.1/13/19 ملم
التركيز الحراري الثابت: 25 مم/35 مم
مكونات المصراع خياري
اهتزاز 5.35 جرام، اهتزاز عشوائي، 3 محاور
تأثير نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات 1500 جرام عند 0.4 مللي ثانية
مستوى الحماية IP67 (العدسة الأمامية)
القدرة على التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية~+85 درجة مئوية
رطوبة 5% ~ 95%، غير التكثيف
شهادة ROHS2.0/الوصول
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا الحرارية iSE412 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمزيد.
طريقتنا في الخدمة
ما قبل البيع
  • تحليل المتطلبات
  • تقييم السيناريو
  • اختيار المنتج
  • حلول مخصصة
النشر
  • التسليم السريع
  • تكامل النظام واختباره
  • التدريب الفني
  • إرشادات التطبيق
ما بعد البيع
  • التشخيص عن بعد
  • خدمة الضمان
  • ترقيات البرامج الثابتة
  • الصيانة الفنية
الأسئلة المتداولة
ما هو نطاق DRI؟
نطاق DRI هو وسيلة لقياس المسافة التي يمكن أن ينتج عندها كاشف الأشعة تحت الحمراء صورة لهدف محدد ويمكن تقسيمها إلى نطاق الكشف، ونطاق التعرف، ونطاق التعريف.

د (الكشف):القدرة على تمييز كائن من الخلفية
ص (الاعتراف):القدرة على تصنيف فئة الكائن (الحيوان، الإنسان، مركبة، قارب …)
أنا (تحديد الهوية):القدرة على وصف الشيء بالتفصيل (رجل يرتدي قبعة، غزال، سيارة جيب...)

وفقًا لمعايير جونسون، عندما يكون احتمال رؤية تفاصيل الهدف على مسافة DRI هو 50%، فإن الحد الأدنى لأزواج خط الأرقام للهدف هو 1:3:6 (أو 1:4:8)، والحد الأدنى المقابل لعدد وحدات البكسل هو 2:6:12 (أو 2:8:16).

بافتراض أن قطر الهدف هو H، والبعد البؤري هو f، وحجم البكسل هو d، وعدد أزواج الخطوط هو n، ثم مسافة العرض L=H×f/(2n×d)
