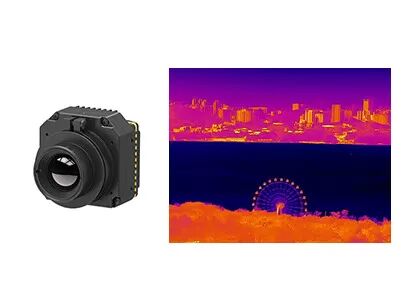

وحدة تصوير LWIR الحرارية غير المبردة 384x288 12μm للمراقبة في الهواء الطلق
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | 50 هرتز | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | المدى الطيفي | 8 ~ 14 ميكرومتر |
| دقة | 384 × 288 / 12 ميكرومتر | واجهة الاتصالات | تي تي ال-232/USB2.0 |
| إبراز | محور الكاميرا الحرارية LWIR 17um,مركز كاميرات التفتيش على المباني |
||
منتوج وصف
وحدة تصوير LWIR الحرارية غير المبردة 384x288 12μm للمراقبة في الهواء الطلق
لمحة عامة عن المنتج
مصممة لسهولة التكامل ونشر خفيف الوزن ، فإن مركز الكاميرا تحت الحمراء بدون مصراع iSE412 هو مكون أساسي مثالي لتخصيص نظام التصوير الحراري.تستند إلى تكنولوجيا كاشف تغليف السيراميك 384 × 288 / 12μm الناضجة، فإنه يلغي معايرة مصراع ميكانيكي، مما يتيح التصوير المستمر الصامت، خالية من التأتيت والضوضاء المنخفضة.
مع جسم مصغر للغاية من 25.4 × 25.4 × 22.7 ملم ووزن النواة العارية من 26 غرامًا فقط كحد أقصى ، فإنه يوفر مساحة تركيب كبيرة ويبسط التخطيط الهيكلي للمعدات النهائية.وظائف مدمجة غنية بما في ذلك الصورة في الصورة، وضع توفير الطاقة النوم والزوم الإلكتروني متعددة المستويات تلبي متطلبات الاستخدام المتنوعة. يدعم العديد من واجهات الفيديو الرئيسية، والعديد من العدسات البصرية ومطابقة شاشة Micro OLED،يسمح للمطورين بإكمال التطوير الثانوي السريع وتكرار النظام لمحطات تطبيق متعددة.
الخصائص الرئيسية
-
تصميم بدون مصراع لمشاهدة أكثر سلاسة• لا يتطلب معايرة المفتاح أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على المفتاح
• التشغيل الصامت يضمن الاستخدام السري دون ضوضاء ميكانيكية -
ضيقة وخفيفة الوزن ومرنة لدمجها• أبعاد النظام الإجمالية صغيرة بما يصل إلى 25.4 × 25.4 × 22.7 ملم ، وزن القلب العارض ≤ 26 ± 1.5 غرام
• التصميم الهيكلي الموفر للمساحة يسمح بتخطيط النظام والتكامل المرن -
التكامل السلس الغني بالخصائص• يدعم خوارزميات عالية الدقة ، والصورة في الصورة ، وOSD قابلة للتخصيص ، وضع النوم ، ومعايرة النقرة الواحدة ، والتوافق مع شاشات Micro OLED المختلفة
• متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام
مواصفات المنتج
| النموذج | iSE412 | |
| أجهزة الكشف عن الأشعة فوق البنفسجية | ||
| مواد حساسة | VOx | |
| القرار | 384 × 288 | |
| حجم البيكسل | 12μm | |
| رد الفعل الطيفي | 8μm ~ 14μm | |
| NETD النموذجي | ≤30mK | |
| معالجة الصور | ||
| البكسلات الفعالة | 384 × 288 | |
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6s | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/RAW | |
| خوارزمية الصورة | NUC/DRC/DNS/DDE/SFFC | |
| بدون مصراع | مدعوم | |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| توجيه الصورة | الأفقي/العمودي/الشمالي | |
| زيادة الرقمية | 1x/2x/4x/8x | |
| سطوع الصورة | أوتوماتيكي / يدوي | |
| تباين الصورة | أوتوماتيكي / يدوي | |
| وضع التعويض | الدليل | |
| الكهرباء | ||
|
واجهة خارجية قياسية
|
50pin: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصال | TTL-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات التوسيع | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| واجهة كهربائية | ||
| فولتاج التغذية | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8W@50Hz@23±3°C | |
| ميكانيكية / عدسة | ||
| حجم القلب العاري ((ملم) | 25.4×25.4×227 | φ36 × 24.3 |
| وزن النواة العارية ((g) | 26±1.5 | 28±1.5 |
| العدسات البصرية |
التركيز الثابت: 4.9/9.1/13/19 ملم
|
التركيز الثابت: 25mm/35mm
|
| مكونات الشاشة | اختياري | |
| اهتزاز | 5.35g، اهتزاز عشوائي، محور 3 | |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات | 1500g@0.4ms |
| مستوى الحماية | IP67 ((العدسة الأمامية) | |
| التكيف مع البيئة | ||
| درجة حرارة العمل | -40°C~+70°C | |
| درجة حرارة التخزين | -45°C~+85°C | |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة | |
| الشهادة | ROHS2.0/REACH | |
التطبيقات الصناعية
يستخدم جوهر الكاميرا الحرارية iSE412 على نطاق واسع في الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية وغيرها.
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.نحن نقدم للعملاء في جميع أنحاء العالم مع أداء عالية غير مكبلة ومبردة أجهزة الكشف عن الصور الحرارية وتبادل تجربة التطبيق المهنية لدينا.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدراتنا الإنتاجية الكبيرة تمكننا من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
ما هو دقة كاشف الأشعة تحت الحمراء؟
تشير دقة كاشف الأشعة تحت الحمراء إلى عدد البكسلات في التصوير الحراري. دقة أعلى تعني المزيد من نقاط المراقبة وقياس درجة الحرارة،تسمح بمراقبة وقياس أهداف أصغر على مسافات أطولتتراوح دقة التصوير الحراري الأشعة تحت الحمراء النموذجية بين 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024، إلخ. عادة ما يزيد الدقة العالية من تكلفة الكاشف.
ما هو مجال الرؤية؟
يشير مجال الرؤية إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن الذي يلاحظه النظام البصري لجهاز التصوير الحراري بالأشعة تحت الحمراء.بحجم مجموعة أجهزة الكشف A × B، حجم البكسل d ، وطول محور العدسة f ، زاوية FOV الأفقية θ = 2 × arctan ((A × d / 2f). بعد اختيار مجموعة أجهزة الكشف وحجم البكسل ،مجال الرؤية يتغير فقط مع الطول البؤري للنظام البصري: يؤدي الطول الأوسع إلى مجال رؤية أضيق؛ يُؤدي الطول الأوسع إلى مجال رؤية أوسع.
