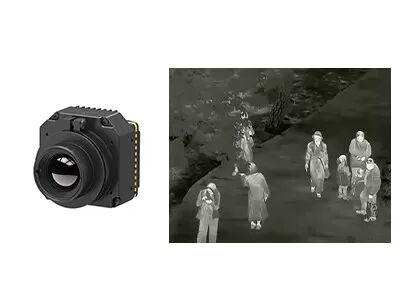

كاميرا OEM LWIR الحرارية الأساسية غير مبردة 400x300 17μM مع التصوير الحراري الصناعي
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | PLUG417R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 400x300 / 17 ميكرومتر | معدل الإطارات | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
|---|---|---|---|
| NETD | ＜ 30 مليون كلفن | النطاق الطيفي | 8 ~ 14 ميكرومتر |
| مقاس | 44.5x44.5x33.6 ملم | وزن | ≤ 77 جرام |
| إبراز | نواة الكاميرا الحرارية OEM LWIR,قلب الكاميرا الحرارية 400x300 LWIR |
||
منتوج وصف
PLUG417R الوحدة الحرارية غير المبردة
400x300 17μM LWIR وحدة الكاميرا الحرارية غير مبردة مع التصوير الحراري الصناعي
وصف المنتج
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementهذه الوحدة الحرارية تحت الحمراء لا يمكنها فقط قياس قيمة درجة الحرارة من حولك ولكن أيضا عرض صورة الحرارة. لذلك يجب أن يكون أفضل خيار لك لمراقبة تغير درجة الحرارة.
يمكن استخدام وحدة الكاميرا تحت الحمراء الصغيرة هذه على نطاق واسع في تطبيقات التصوير الحراري تحت الحمراء مثل التصوير الحراري ، وفحص الطاقة الكهربائية ، وفحص المباني ، إلخ.إنه مفيد لعملاء OEM للتطوير الثانوي والتكامل في جميع أنواع الكاميرات الحرارية والكاميرات الحرارية تحت الحمراء.
الخصائص الرئيسية
- NETD < 30mk ، حساسية عالية
- أداء مستقر
- التكامل السهل
- جودة الصورة الواضحة والتفاصيل
- نطاق درجة الحرارة قابلة للتخصيص
- القدرة القوية على التكيف مع البيئة
مواصفات المنتج
| النموذج | PLUG417R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 400×300 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | <15 ثانية |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656/LVDS |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 4.5 ~ 6 فولت |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | ±2°C أو ±2% (خذ القيمة القصوى) |
| SDK | ARM/Windows/Linux SDK، التصوير الحراري بالكامل |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 44.5×44.5×366 |
| الوزن | ≤ 77 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| الاهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 7.5mm/13mm/19mm/25mm/35mm |
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا الحرارية PLUG417R على نطاق واسع في فحص الطاقة الكهربائية ، والرؤية الآلية ، وأمن المباني ومراقبة HVAC ، في الهواء الطلق ، وإطفاء الحرائق والإنقاذ ، وإنفاذ القانون والإنقاذ ، ADAS ،حمولات الطائرات بدون طيار الخ.
طريقة خدمتنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل النظام واختباره
التدريب التقني
إرشادات التطبيق
خدمة ما بعد البيع
التشخيص عن بعد
خدمة الضمان
تحديثات البرامج الثابتة
الصيانة التقنية
الأسئلة الشائعة
1تصنيف المجموعات المحورية للطائرة تحت الحمراء
وفقاً لطريقة التبريد ، يمكن تقسيم مجموعة الطائرة التركيزية تحت الحمراء إلى أجهزة الكشف عن الصور الحرارية المبردة وغير المبردة.يستخدم كاشف الأشعة تحت الحمراء FPA المبردة بشكل رئيسي زجاجة Dewar / ثلاجة التشنج السريع والزجاجة Dewar / ثلاجة دورة Sterling في الوقت الحاليفي حين أن جهاز الكشف عن الأشعة تحت الحرارة FPA غير المبرد يعمل في درجة حرارة الغرفة. إنه جوهر نظام التصوير الحراري غير المبرد.أكثر المواد حساسية للحرارة شيوعًا هي أكسيد الفاناديوم (فوكس) والسيليكون غير المتبلور (a-Si)مادة أكسيد الفاناديوم هي الخيار الرئيسي في السوق الحالية؛ لديها معامل مقاومة درجة حرارة عالية، وحساسية حرارية عالية.
