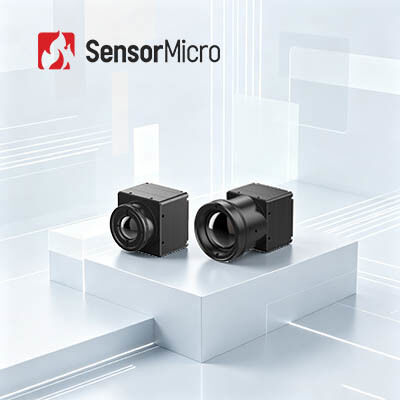

دقة 384 × 288 مقاس 17 ميكرومتر بكسل LWIR كاميرا تصوير حراري غير مبرد للرؤية الصناعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417G3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288 / 17 ميكرومتر | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
|---|---|---|---|
| NETD | ≥30mK/F1.0/25 درجة مئوية | المدى الطيفي | 8 ~ 14 ميكرومتر |
| مقاس | 25.4 ملم × 25.4 ملم × 16.5 ملم | وزن | 16.6±1 جرام |
| إبراز | وحدة الكاميرا الحرارية ADAS LWIR,وحدة الكاميرا الحرارية 30mK LWIR |
||
منتوج وصف
LWIR 384x288 / 17μm كاميرا التصوير الحراري غير المبردة الأساسية للرؤية الصناعية
وصف المنتج
يدمج قلب كاميرا الأشعة تحت الحمراء COIN417G3 كاشف الأشعة تحت الحمراء على مستوى الرقاقة 384×288/17μm مقترنًا بخوارزميات معالجة الصور الاحترافية المحسنة للحصول على إخراج صورة حرارية فورية وسلس. مع انخفاض استهلاك الطاقة وتوافق الواجهة القياسية على مستوى الصناعة، تحقق هذه الوحدة الحرارية الفعالة من حيث التكلفة معدل NETD نموذجي أقل من 30 مللي كلفن للكشف الحراري عالي الحساسية. يدعم واجهات الإخراج متعددة الاستخدامات بما في ذلك USB2.0 وDVP وLVDS وBT.656، ويوفر بيانات صور RAW وYUV مع إمكانية الوصول إلى التحكم في المنفذ التسلسلي. تم تصميمه للتطوير الثانوي السلس والتكامل السريع للنظام، فهو يعمل على تسريع تكرار المنتج للرؤية الصناعية والمراقبة الأمنية الليلية والمراقبة الخارجية وتطبيقات القيادة الذكية AIoT وADAS.
الميزات الرئيسية
- وظائف شاملة وتصميم فعال من حيث التكلفة
تم تطويره باستخدام كاشف تغليف على مستوى الرقاقة عالي الأداء وذو تكلفة عالية. متكامل مع خوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة. - أداء متميز وتصوير فائق
حساسية عالية مع NETD ≥30mK النموذجي. توفر خوارزميات الصور من الجيل التالي صورًا حرارية أكثر وضوحًا ووضوحًا. - امتداد مرن، تكامل سريع
تتوفر خيارات متعددة للعدسات البصرية لتناسب سيناريوهات التطبيقات المتنوعة. يدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656. يقوم بإخراج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي.
مواصفات المنتج
| نموذج | عملة417G3 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 384×288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | برنامج ICC - التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0/USB2.0/VPC/USB2.0 وVPC |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 25.4 ملم × 25.4 ملم × 16.5 ملم |
| الوزن الأساسي العاري (جم) | 16.6±1 |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا الحرارية COIN417G3 على نطاق واسع في الرؤية الصناعية، ومراقبة الأمن، ومكافحة الحرائق والإنقاذ، وفي الهواء الطلق، ورؤية الماكينة، وADAS وما إلى ذلك.
خدمة موحدة
- التوثيق الكامل:أدلة المنتج وأدلة الإعداد ومراجع الاختيار. ابدأ دون التخمين.
- المساعدة في التطوير والاختبار:أصبح اختبار العينات المتكامل وتقييم الأداء والتحقق من المعلمات أمرًا سهلاً.
- مجموعة أدوات المطور المتقدمة:حزم SDK وواجهات برمجة التطبيقات والخوارزميات وأدوات تصحيح الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم على مدار 24 ساعة طوال أيام الأسبوع - استجابة سريعة وحل المشكلات الحرجة في الوقت المناسب.
- ضمان:الأجزاء الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
الأسئلة الشائعة
التغليف المعدني
تستخدم العبوات المعدنية غلافًا أنبوبيًا معدنيًا ومبردًا حراريًا (TEC) وغطاء عموديًا. يلعب TEC دورًا مهمًا في تثبيت درجة حرارة العمل بحيث يعمل كاشف الأشعة تحت الحمراء في درجة حرارة الغرفة، وبالتالي تحسين قدرة مستشعرات التصوير الحراري على التكيف مع البيئات القاسية، مثل الضباب الكثيف والمطر والثلج وما إلى ذلك.
لكن العيب هو أن التكلفة مرتفعة للغاية، حيث تمثل أكثر من 60% من التكلفة الإجمالية لإنتاج المنتجات غير المبردة بالكامل، وتتسبب في دورة إنتاج طويلة. طريقة التغليف هذه مخصصة للتطبيقات المتطورة.
