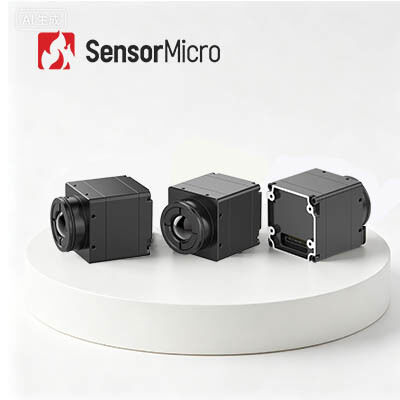

384x288 دقة 12μm بكسل الطول LWIR وحدة الكاميرا الحرارية للأمن والإنقاذ
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| المدى الطيفي | 8 ~ 14 ميكرومتر | NETD | أقل من 30 مللي كلفن |
|---|---|---|---|
| دقة | 384 × 288 / 12 ميكرومتر | معدل الإطار | 50 هرتز |
| وقت البدء | 6 s | خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| إبراز | وحدة الكاميرا الحرارية 17uM LWIR,وحدة الكاميرا الحرارية الصناعية الحرارية,400x300 LWIR الكاميرا الحرارية |
||
منتوج وصف
وحدة الكاميرا الحرارية LWIR مقاس 384 × 288 مقاس 12 ميكرومتر غير مبردة للأمن والإنقاذ
نظرة عامة على المنتج
مدعومًا بكاشف حراري مملوء بالسيراميك بدقة 384 × 288 و12 ميكرومتر بكسل، يحقق قلب كاميرا الأشعة تحت الحمراء iSE412 أداءً فائقًا مع تصميم هيكلي وخوارزمي محسّن. تعمل بنية التشغيل المبتكرة بدون مصراع على التخلص من معايرة المغلاق المتكررة، مما يؤدي بشكل فعال إلى منع تقطع الإطار وضوضاء الخلفية لتحقيق تصوير فائق السلاسة في الوقت الفعلي. مجهزة بتقنيات معالجة الصور المتقدمة مثل إعادة البناء فائقة الدقة والتكبير الإلكتروني، إلى جانب المعايرة بنقرة واحدة ووظائف OSD القابلة للتخصيص، تضمن الوحدة تأثيرات تصوير واضحة وقابلة للتعديل. وهو متوافق مع العدسات المتنوعة ومكونات الامتداد وشاشات Micro OLED، كما أنه يدعم التخصيص المرن للنظام. بفضل الأبعاد الصغيرة والتصميم خفيف الوزن، يحافظ المركز على مخرجات كشف مستقرة وموثوقة في ظل قيود مكانية وبيئية شديدة، مما يلبي متطلبات السيناريوهات الصناعية والأمنية والإنقاذية عالية الدقة.
الميزات الرئيسية
- تصميم بدون مصراع لمشاهدة أكثر سلاسة
• لا يلزم إجراء معايرة للغالق أثناء التشغيل، مما يؤدي إلى التخلص من تقطع الصورة الشائع في الأنظمة التقليدية المعتمدة على الغالق
• التشغيل الصامت يضمن الاستخدام الخفي دون ضوضاء ميكانيكية - مدمجة وخفيفة الوزن ومرنة للتكامل
• إجمالي أبعاد النظام صغير يصل إلى 25.4×25.4×22.7 مم، والوزن الأساسي ≥26±1.5 جم
• يتيح التصميم الهيكلي الموفر للمساحة تخطيط النظام وتكامله بشكل مرن - تكامل سلس وغني بالميزات
• يدعم الخوارزميات فائقة الدقة، وصورة داخل صورة، وOSD القابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
• متوافق مع العدسات البصرية المتعددة ومكونات الامتداد لسهولة التطوير الثانوي وتخصيص النظام
مواصفات المنتج
| نموذج | iSE412 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 384×288 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 384×288 | |
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| كهربائي | ||
|
الواجهة الخارجية القياسية
|
50 دبوس: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 25.4×25.4×22.7 | φ36×24.3 |
| الوزن الأساسي العاري (جم) | 26 ± 1.5 | 28 ± 1.5 |
| عدسة بصرية |
التركيز الحراري الثابت: 4.9/9.1/13/19 ملم
|
التركيز الحراري الثابت: 25 مم/35 مم
|
| مكونات المصراع | خياري | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا الحرارية iSE412 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية وما إلى ذلك.
مزايا المنتج
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات الغنية
توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
الأداء المتميز
تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
التكامل السهل
تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
1. التعبئة والتغليف على مستوى الرقاقة
أصبح التغليف على مستوى الرقاقة، والمعروف أيضًا باسم التغليف على مستوى الرقاقة، جزءًا مهمًا من تكنولوجيا التغليف المتقدمة في صناعة أشباه الموصلات. التعبئة على مستوى الرقاقة (WLP) هي عملية إكمال التعبئة والتغليف عالي التفريغ مباشرة على رقاقة MEMS بأكملها، ثم الكتابة والقطع لإنشاء كاشف واحد للأشعة تحت الحمراء. يقوم بتنفيذ معظم أو كل إجراءات التعبئة والتغليف والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل التقطيع. إنها حزمة محسنة بحجم الشريحة تلبي احتياجات الحجم الصغير وخفيفة الوزن والمحمولة والمحمولة باليد والسعر المنخفض وكفاءة الإنتاج العالية.
