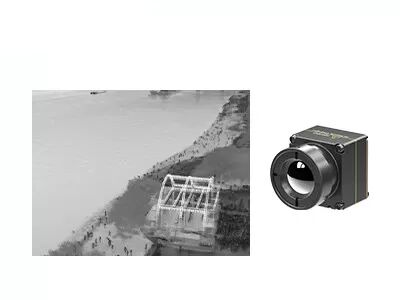

جوهر كاميرا التصوير الحراري LWIR غير المبرد مع دقة 640x512 و 8μm Pitch Pixel لمنع حرائق الغابات
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة | 0.4 واط | دقة | 640x512 |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | NETD نموذجي | ≥30 مللي كلفن |
| معدل الإطار | 30/50 هرتز | درجة البكسل | 8 ميكرومتر |
| إبراز | LWIR كاميرا التصوير الحراري الأساسية,12um كاميرا التصوير الحراري الأساسية,640x512 Uncooled LWIR Camera Core |
||
منتوج وصف
جوهر الكاميرا الحرارية LWIR غير المبردة 640x512/8μm لمنع حرائق الغابات
لمحة عامة عن المنتج
تمكين الكشف الدقيق على مدار 24 ساعة في جميع الأحوال الجوية مع قلب الكاميرا الحرارية تحت الحمراء عالية الحساسية iTL608يلتقط النواة بشكل فعال الإشعاع الحراري للأهداف المحيطة، لتحقيق الكشف دون انقطاع بغض النظر عن الإضاءة القوية أو الظلام أو الطقس الضبابي.
مجهز بـ 8μm pixels فائقة الدقة و 640 * 512 دقة عالية ، يعرض صور التصوير الحراري التفصيلية ،في حين أن حساسية NETD المنخفضة للغاية ≤30mK تضمن تحديد دقيق لغيرات درجة الحرارة الدقيقة والأهداف الخفية. بدء تشغيل سريع ≤6 ثانية ومعدلات الإطارات السلسة 30 هرتز / 50 هرتز يلغي تأخر التصوير ، وتلبية متطلبات المراقبة في الوقت الحقيقي وتتبع الهدف الديناميكي.
الخوارزميات الذكية NUC و 3DNR تعزز جودة الصور الليلية، وتقلل من الضباب والضجيج. مع التكيف الممتاز مع البيئة من -40 درجة مئوية إلى +70 درجة مئوية،يعمل بشكل مستقر في جميع الفصول والبيئات المعقدة، تستخدم على نطاق واسع في أمن المحيط ، ومراقبة الدوريات الليلية ، وكشف درجة حرارة الحريق ، وأنظمة الإنذار المبكر للسلامة.
الخصائص الرئيسية
-
تصميم خفيف للغايةالحجم المدمج من 13 * 13 * 18.3 ملم ووزن 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 ملم)
من بين أعلى مستويات الاندماج في فئتها -
حساسية عالية، اكتشاف دقيق8μm حجم بكسل صغير للغاية مع 640 * 512 دقة، وتقديم التفاصيل الدقيقة والصور الواضحة
NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة -
تطوير مبسط، اندماج سريعخيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
يدعم العديد من واجهات إخراج الصور ، بما في ذلك MIPI / USB 2.0 / BT.656
إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640*512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| البرمجيات | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 * 13 * 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7mm: 13 * 13 * 27.9 mm (قطر العدسة الخارجي Φ22.2 mm) مع عدسة 30 مم: 13 * 13 * 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، وما إلى ذلك.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
حول كاشف الأشعة تحت الحمراء للتغليف المعدني
تعبئة المعدنية تستخدم قذيفة أنبوب معدني، وبرودة حرارية (TEC) و getter عمودية.تلعب TEC دورا هاما في استقرار درجة حرارة العمل بحيث يعمل كاشف الأشعة تحت الحمراء في درجة حرارة الغرفة، وبالتالي تحسين قدرة أجهزة استشعار التصوير الحراري على التكيف مع البيئات القاسية، مثل الضباب الكثيف والتمطر والثلوج الخ.
لكن العيب هو أن التكلفة مرتفعة جداً، حيث تمثل أكثر من 60٪ من إجمالي تكلفة إنتاج جميع المنتجات غير المبردة، مما يسبب دورة إنتاج طويلة.طريقة التعبئة هذه هي للتطبيقات المتقدمة.
