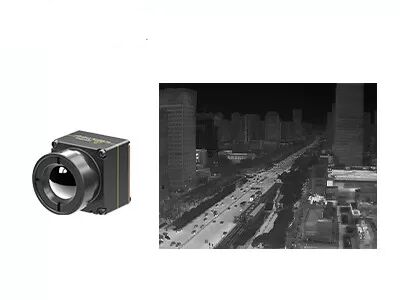

CMOS8 Uncooled IR Camera Core 640x512 12um مع عدسة 9.1 ملم

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iTL612R Pro
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
القرار 640 × 512 استهلاك الطاقة 0.7 واط
النطاق الطيفي 8 ~ 14 ميكرومتر مساحة وحدة الصورة 12 ميكرومتر
NETD النموذجي ≤40 م ك معدل الإطار 30 هرتز
تسليط الضوء

CMOS8 Uncooled IR Camera Core

,

عدسة 9.1mm IR Camera Core

,

12um كاميرا حرارية غير مبردة

اترك رسالة
منتوج وصف

كاميرا صغيرة الحجم غير مبردة بالأشعة تحت الحمراء الأساسية 640x512 12um لحمولات الطائرات بدون طيار



وصف المنتجription



كشركة مصنعة رائدة لأجهزة الكشف عن الأشعة تحت الحمراء المبردة والوحدات الحرارية ، تطور Global Technology حجمًا صغيرًا ونواة تصوير حراري بالأشعة تحت الحمراء خفيفة الوزن iTL612R Pro ، وهي النسخة المدمجة من نواة كاميرا الأشعة تحت الحمراء iTL612R.



موجه بالكامل لـ SWaP-C (الحجم والوزن وتكلفة الطاقة) ، كان حجم ووزن نواة كاميرا الأشعة تحت الحمراء iTL612R Pro بالفعل في المقدمة في الصناعة.إنه الخيار الأفضل للعملاء الذين لديهم متطلبات مقيدة فيما يتعلق بالحجم والوزن عند دمج طائراتهم بدون طيار.



من خلال توفير كاشف الأشعة تحت الحمراء بمستوى الرقاقة المطوّر ذاتيًا 640 × 512/12 ميكرومتر ، درجة حماية العدسة IP67 ، إصدار قياس درجة الحرارة والتصوير ، وحلول SDK المتنوعة ، تستجيب الوحدة الحرارية iTL612R Pro لقيود المساحة مع حجم أصغر وأخف وزنًا ، وتحقق بطارية أطول الحياة مع استهلاك أقل للطاقة ، ويتغلب على مشاكل التكامل في مجال الإلكترونيات الاستهلاكية ، ويوفر المزيد من الحلول للمنتجات المدمجة والمحمولة.



تم تطويره خصيصًا لمجال الصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة من الكوارث والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.



الخصائص الرئيسية



تصميم مدمج وخفيف الوزن
• الحجم: 17 مم × 17 مم × 22 مم (مع عدسة 9.1 مم)
• الوزن: 13 جم (مع عدسة 9.1 مم)
• استهلاك طاقة منخفض يصل إلى 0.7 واط


صورة واضحة وقياس إشعاع دقيق
• خوارزمية جديدة لمعالجة الصور: NUC / 3DNR / DNS / DRC / EE
• دعم Windows / Linux / ARM SDK
• دعم قياس درجة الحرارة الإقليمية ، نقطة & متساوي الحرارة


واجهات متعددة لسهولة التكامل
• واجهات DVP / LVDS / USB2.0 ، إخراج بيانات صورة RAW / YUV ، التحكم في المنفذ التسلسلي



مواصفات المنتج



نموذج iTL612R Pro
أداء كاشف الأشعة تحت الحمراء
المواد الحساسة أكسيد الفاناديوم
الدقة 640 × 512
حجم بكسل 12 ميكرومتر
النطاق الطيفي 8 ~ 14 ميكرومتر
NETD النموذجي ≤40 م ك
معالجة الصورة
معدل الإطار 30 هرتز
وقت بدء التشغيل 5 ثانية
فيديو رقمية RAW / YUV / BT656
خوارزمية الصورة تصحيح عدم التوحيد (NUC)
تقليل التشويش ثلاثي الأبعاد (3DNR)
إزالة الضوضاء (DNS)
ضغط النطاق الديناميكي (DRC)
تحسين الحواف (EE)
عرض الصور أسود ساخن / أبيض ساخن / لون زائف
برامج الكمبيوتر
برنامج ICC وحدة التحكم وعرض الفيديو
الخصائص الكهربائية
الواجهة الخارجية القياسية 30Pin_HRS: DF40C-30DP-0.4V (51) ، (HRS ، ذكر)
مجلس توسيع USB نوع سي
واجهة الاتصالات RS232-TTL / USB2.0
واجهة الفيديو الرقمية CMOS8 / USB2.0
مصدر التيار 4.0-5.0 فولت تيار مستمر
استهلاك الطاقة النموذجي 0.7 واط
قياس الحرارة
نطاق الحرارة الشغالة -10 درجة مئوية ~ + 50 درجة مئوية
نطاق قياس درجة الحرارة -20 درجة مئوية ~ + 150 درجة مئوية ، 0 درجة مئوية ~ 550 درجة مئوية ؛دعم التخصيص والتوسع
دقة قياس درجة الحرارة أكبر من ± 2 درجة مئوية أو ± 2٪ (@ 23 ℃ ± 3 ℃)
قياس درجة الحرارة الإقليمية دعم القيمة القصوى والدنيا والمتوسط ​​لدرجة الحرارة الإقليمية للمخرجات
SDK دعم Windows / Linux / ARM ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة
الخصائص البدنية
الحجم (مم) 17 × 17 × 22 (مع عدسة 9.1 ملم)
وزن 13 جم (مع عدسة 9.1 مم)
التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ + 70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية ~ + 85 درجة مئوية
رطوبة 5٪ ~ 95٪ ، دون تكاثف
اهتزاز 5.35 غرام ، 3 محاور
صدمة موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات
الشهادات ROHS2.0 / تصل
بصريات
عدسة اختيارية تركيز ثابت ثابت: 9.1 ملم



تطبيقات صناعية


يمكن دمج وحدة التصوير الحراري iTL612R Pro في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالاتالصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
CMOS8 Uncooled IR Camera Core 640x512 12um مع عدسة 9.1 ملم 0

تكنولوجيا الاستشعار العالمية


CMOS8 Uncooled IR Camera Core 640x512 12um مع عدسة 9.1 ملم 1

CMOS8 Uncooled IR Camera Core 640x512 12um مع عدسة 9.1 ملم 2


أسئلة وأجوبة



1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟

التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء ، من أجل تكوين صور لها ، أو الحصول على معلومات درجة حرارة الكائنات ، حتى في بيئات الرؤية المنخفضة.



2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
