نواة كاميرا تصوير حراري غير مبردة بدقة 640x512 وبكسل 12 ميكرومتر واستهلاك طاقة 0.5 واط لـ
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | 25/30 هرتز/50 هرتز | دقة | 640x512 |
|---|---|---|---|
| NETD نموذجي | ≥40 مللي كلفن | استهلاك الطاقة | 0.5W |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | كاميرا تصوير حراري غير مبردة,كاميرا تصوير حراري أساسية 0.7 واط,كاميرا حرارية مخصصة للطائرات بدون طيار |
||
منتوج وصف

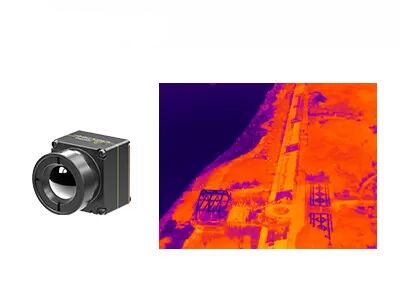

نواة كاميرا الأشعة تحت الحمراء غير المبردة صغيرة الحجم 640x512 12 ميكرومتر
تضع نواة الكاميرا بالأشعة تحت الحمراء فائقة الصغر iTL612Pro معيارًا جديدًا لوحدات التصوير الحراري المدمجة. وهي مجهزة بكاشف عالي الأداء بدقة 640 × 512 وبكسل بحجم 12 ميكرومتر، وتقدم صورًا حرارية واضحة ومفصلة في شكل صغير للغاية. بفضل حجمها الصغير الذي يبلغ 17.3 × 17.3 × 23.4 ملم (مع عدسة 9.1 ملم) ووزنها الخفيف للغاية الذي يبلغ 13.7 ± 0.5 جرام، بالإضافة إلى استهلاك الطاقة المنخفض للغاية الذي يصل إلى 0.5 واط، تعمل هذه النواة على تحسين أداء النظام من حيث الحجم والوزن والطاقة (SWaP) بشكل كبير. وهي تدعم واجهات فيديو رئيسية متعددة، وأنماط إخراج بيانات متنوعة، وتكوين SDK مرن، مما يتيح التكامل السهل والتطوير الثانوي لمختلف تطبيقات أنظمة الأشعة تحت الحمراء المصغرة.
الميزات الرئيسية
- خفة وزن لا مثيل لها وحمل أدنى
- حجم فائق الصغر: 17.3 × 17.3 × 23.4 ملم (بما في ذلك عدسة 9.1 ملم)
- وزن فائق الخفة: 13.7 ± 0.5 جرام (بما في ذلك عدسة 9.1 ملم)
- استهلاك طاقة فائق الانخفاض: يصل إلى 0.5 واط
- مصفوفة بؤرية رئيسية مع تصوير واضح
- دقة 640 × 512 للتكامل واسع النطاق
- وضوح صورة محسّن: خوارزميات صور جديدة متعددة من الجيل الجديد لتحسين جودة الصورة
- تطوير سهل وتكامل سلس
- خيارات عدسات متعددة متاحة لتناسب سيناريوهات التطبيق المختلفة
- تدعم واجهات إخراج صور متعددة: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- إخراج بيانات RAW/YUV/Matrix-TEMP مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | iTL612Pro |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 640 × 512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤ 40mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≤ 5 ثوانٍ |
| فيديو رقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 (أسود ساخن/أبيض ساخن/ألوان زائفة) |
| برنامج الكمبيوتر | |
| وحدة الأشعة تحت الحمراء | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V(51) |
| واجهة MIPI خارجية | واجهة موصل Panasonic 34Pin: AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5 واط |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | 17.3 × 17.3 × 23.4 (عدسة 9.1 ملم) 17.3 × 17.3 × 30.2 (عدسة 13 ملم) 17.3 × 17.3 × 38 (عدسة 25 ملم) 17.3 × 17.3 × 54 (عدسة 45 ملم) |
| الوزن (بما في ذلك العدسة) | 13.7 ± 0.5 جرام (عدسة 9.1 ملم) 20 ± 0.5 جرام (عدسة 13 ملم) 27.3 ± 0.5 جرام (عدسة 25 ملم) 51 ± 0.5 جرام (عدسة 45 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز جيبي، التردد: 10 هرتز ~ 150 هرتز ~ 10 هرتز، القيمة القصوى: 0.15 ملم، الاتجاه المحوري: X، مدة التحمل: 8 دقائق/محور، الدورات: مرتين |
| الصدمة | موجة نصف جيبية، 30 جرام/11 مللي ثانية، اتجاه الصدمة المحور X، 3 مرات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | تركيز ثابت غير حراري: 9.1/13/25/45 ملم |
تطبيقات صناعية
يمكن استخدام وحدة التصوير الحراري iTL612 Pro في مجالات مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الطاقة الشمسية الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وما إلى ذلك.
خط إنتاجنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
1. كيف تعمل الميكروبولومتر غير المبرد ذو مصفوفة البؤرة؟
باستخدام مبدأ التأثير الحراري الإشعاعي للأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الإشعاع تحت الحمراء إلى طاقة حرارية باستخدام مادة ماصة للأشعة تحت الحمراء، بحيث تزداد درجة حرارة المادة الحساسة. بعد ذلك، يتغير معامل فيزيائي معين للمادة الحساسة وفقًا لذلك ويتحول إلى إشارة كهربائية أو إشارة ضوء مرئي من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة الكاشف غير المبرد بالأشعة تحت الحمراء؟
لا يحتاج الكاشف ذو مصفوفة البؤرة غير المبردة بالأشعة تحت الحمراء إلى جهاز تبريد ديوار متكامل (IDCA) ويمكنه العمل في درجة حرارة الغرفة. يتمتع بمزايا البدء السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة، وما إلى ذلك. على الرغم من أن حساسية الكاشف ذو مصفوفة البؤرة غير المبردة بالأشعة تحت الحمراء ليست جيدة مثل الكواشف المبردة بالأشعة تحت الحمراء، إلا أنه بعد سنوات من التطوير، أصبح أداؤه من حيث التكلفة أفضل بشكل واضح من الكاشف المبرد، مما يمنحه آفاق تطبيق أوسع.
