ISO9001 Uncooled Infrared Camera Core IP67 0.7W لحمولات الطائرات بدون طيار
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 640 × 512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
| NETD النموذجي | ≤40 م ك | معدل الإطار | 30 هرتز |
| تسليط الضوء | IP67 كاميرا الأشعة تحت الحمراء الأساسية,ISO9001 كاميرا الأشعة تحت الحمراء الأساسية,UAV الحمولات غير المبردة كاميرا الأشعة تحت الحمراء |
||
منتوج وصف

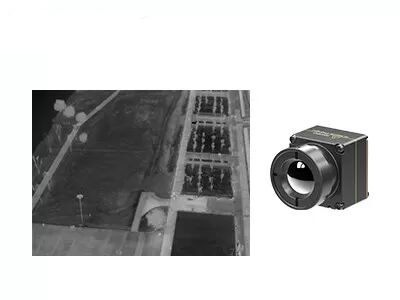

كاميرا صغيرة الحجم غير مبردة بالأشعة تحت الحمراء الأساسية 640x512 12um لحمولات الطائرات بدون طيار
وصف المنتجription
كشركة مصنعة رائدة لأجهزة الكشف عن الأشعة تحت الحمراء المبردة والوحدات الحرارية ، تطور Global Technology حجمًا صغيرًا ونواة تصوير حراري بالأشعة تحت الحمراء خفيفة الوزن iTL612R Pro ، وهي النسخة المدمجة من نواة كاميرا الأشعة تحت الحمراء iTL612R.
موجه بالكامل لـ SWaP-C (الحجم والوزن وتكلفة الطاقة) ، كان حجم ووزن نواة كاميرا الأشعة تحت الحمراء iTL612R Pro بالفعل في المقدمة في الصناعة.إنه الخيار الأفضل للعملاء الذين لديهم متطلبات مقيدة فيما يتعلق بالحجم والوزن عند دمج طائراتهم بدون طيار.
من خلال توفير كاشف الأشعة تحت الحمراء بمستوى الرقاقة المطوّر ذاتيًا 640 × 512/12 ميكرومتر ، درجة حماية العدسة IP67 ، إصدار قياس درجة الحرارة والتصوير ، وحلول SDK المتنوعة ، تستجيب الوحدة الحرارية iTL612R Pro لقيود المساحة مع حجم أصغر وأخف وزنًا ، وتحقق بطارية أطول الحياة مع استهلاك أقل للطاقة ، ويتغلب على مشاكل التكامل في مجال الإلكترونيات الاستهلاكية ، ويوفر المزيد من الحلول للمنتجات المدمجة والمحمولة.
تم تطويره خصيصًا لمجال الصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة من الكوارث والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
الخصائص الرئيسية
تصميم مدمج وخفيف الوزن
• الحجم: 17 مم × 17 مم × 22 مم (مع عدسة 9.1 مم)
• الوزن: 13 جم (مع عدسة 9.1 مم)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة وقياس إشعاع دقيق
• خوارزمية جديدة لمعالجة الصور: NUC / 3DNR / DNS / DRC / EE
• دعم Windows / Linux / ARM SDK
• دعم قياس درجة الحرارة الإقليمية ، نقطة & متساوي الحرارة
واجهات متعددة لسهولة التكامل
• واجهات DVP / LVDS / USB2.0 ، إخراج بيانات صورة RAW / YUV ، التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | iTL612R Pro |
| أداء كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | أكسيد الفاناديوم |
| الدقة | 640 × 512 |
| حجم بكسل | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD النموذجي | ≤40 م ك |
| معالجة الصورة | |
| معدل الإطار | 30 هرتز |
| وقت بدء التشغيل | 5 ثانية |
| فيديو رقمية | RAW / YUV / BT656 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل التشويش ثلاثي الأبعاد (3DNR) إزالة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم وعرض الفيديو |
| الخصائص الكهربائية | |
| الواجهة الخارجية القياسية | 30Pin_HRS: DF40C-30DP-0.4V (51) ، (HRS ، ذكر) |
| مجلس توسيع USB | نوع سي |
| واجهة الاتصالات | RS232-TTL / USB2.0 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| مصدر التيار | 4.0-5.0 فولت تيار مستمر |
| استهلاك الطاقة النموذجي | 0.7 واط |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 درجة مئوية ~ + 50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ + 150 درجة مئوية ، 0 درجة مئوية ~ 550 درجة مئوية ؛دعم التخصيص والتوسع |
| دقة قياس درجة الحرارة | أكبر من ± 2 درجة مئوية أو ± 2٪ (@ 23 ℃ ± 3 ℃) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والدنيا والمتوسط لدرجة الحرارة الإقليمية للمخرجات |
| SDK | دعم Windows / Linux / ARM ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| الحجم (مم) | 17 × 17 × 22 (مع عدسة 9.1 ملم) |
| وزن | 13 جم (مع عدسة 9.1 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| الشهادات | ROHS2.0 / تصل |
| بصريات | |
| عدسة اختيارية | تركيز ثابت ثابت: 9.1 ملم |
تطبيقات صناعية
يمكن دمج وحدة التصوير الحراري iTL612R Pro في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالاتالصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
تكنولوجيا الاستشعار العالمية
أسئلة وأجوبة
1. ما هو NETD؟
يشير NETD إلى "فرق درجة الحرارة المكافئ للضوضاء".إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة.يتم التعبير عن NETD عادةً في مللي كلفن (mK).عادة كلما انخفض رقم NETD ، كلما زادت الحساسية الحرارية.
2. ما هو SWaP3؟
يشير SWaP3 إلى الحجم والوزن والقوة والأداء والسعر.يشير إلى اتجاه التكنولوجيا لصناعة الأشعة تحت الحمراء.
3. ما هو DRI؟
يشير الاختصار DRI عادة إلى مسافة الكشف والتعرف والتعرف على نظام التصوير الحراري.إنها معلمة مهمة للحكم على أداء نظام التصوير الحراري.
4. مزايا التصوير الضوئي للغاز
- توفير الوقت والفعالية: دعم الكشف في الوقت الحقيقي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج
- الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
- سهولة التحليل: التصوير البديهي والتخزين الفوري والتحليل المريح
- فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد
