جوهر الكاميرا تحت الحمراء غير المبردة خفيفة الوزن مع دقة 640 × 512 ومدى الطيف 8 ~ 14μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| المدى الطيفي | 8 ~ 14 ميكرومتر | دقة | 640x512 |
|---|---|---|---|
| استهلاك الطاقة | 0.4 واط | NETD نموذجي | ≥30 مللي كلفن |
| درجة البكسل | 12 ميكرومتر | معدل الإطار | 30/50 هرتز |
| إبراز | كاميرا الأشعة تحت الحمراء الأساسية 8um,خفيفة الوزن غير مبردة تعمل بالأشعة تحت الحمراء الأساسية,UAV حمولات الكاميرا الأساسية |
||
منتوج وصف

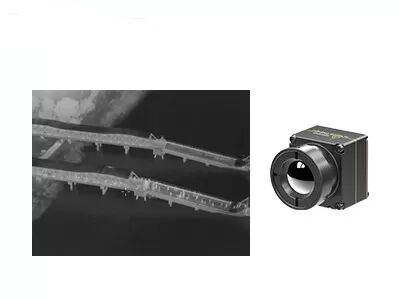

كاميرا تعمل بالأشعة تحت الحمراء خفيفة الوزن وغير مبردة بقطر 8 ~ 14 ميكرومتر مع كاشف الأشعة تحت الحمراء WLP 640*512/8μm
كاميرا تعمل بالأشعة تحت الحمراء خفيفة الوزن وغير مبردة بقياس 8 ~ 14 ميكرومتر مع كاشف الأشعة تحت الحمراء WLP 640*512/8μm
من خلال تقديم دقة مختبرية للتصوير الحراري المدني والصناعي، يدمج قلب الكاميرا الحرارية iTL608 تقنية الاستشعار بالأشعة تحت الحمراء غير المبردة VOx المتقدمة لتمكين اكتشاف درجة الحرارة بدقة عالية. يلتقط هيكل البكسل الصغير للغاية مقاس 8 ميكرومتر ودقة الوضوح العالية 640*512 تفاصيل حرارية معقدة، بينما تحدد الحساسية الحرارية NETD ≥30mK الرائدة في الصناعة بدقة الانحرافات الدقيقة في درجة الحرارة التي لا تستطيع الوحدات القياسية اكتشافها.
يغطي نطاق الأشعة تحت الحمراء طويل الموجة 8-14 ميكرومتر، ويوفر اكتشافًا موثوقًا للغاية للهدف المحيط للسيناريوهات اليومية والصناعية. مزودًا بتصحيح تجانس NUC التكيفي وتقنية تقليل الضوضاء 3DNR، يزيل النواة تشويه الصورة والحبوب، مما يوفر فيديو حراري موحد وواضح ومستقر. إلى جانب سرعة الاستجابة السريعة والمتانة في درجات الحرارة الواسعة، فهو بمثابة حل أساسي ممتاز لقياس درجة الحرارة عالية الدقة والمراقبة الذكية.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية
- حجم صغير 13*13*18.3 ملم ووزن 6.7 ±1.5 جرام (بما في ذلك عدسة 6 ملم)
- من أعلى مستويات التكامل في فئتها
- حساسية عالية، كشف دقيق
- حجم بكسل صغير جدًا يبلغ 8μm بدقة 640 * 512، مما يوفر تفاصيل دقيقة وصورًا واضحة
- NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
- تطوير مبسط، تكامل سريع
- تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهات إخراج الصور المتعددة، بما في ذلك MIPI/USB 2.0/BT.656
- إخراج بيانات الصور RAW وYUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640*512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (القطر الخارجي للعدسة Φ12.3 مم) مع عدسة 8.7 ملم: 13*13*19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13*13*27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 مم: 13 * 13 * 39 مم (القطر الخارجي للعدسة Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
شريكك الموثوق به في مجال الاستشعار بالأشعة تحت الحمراء
- الخبرة التقنية العميقة- بفضل سنوات عديدة من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء، قمنا ببناء قدرات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار، بالإضافة إلى تكامل النظام.
- التركيز على الابتكار والتنفيذ العملي في مجال الاستشعار بالأشعة تحت الحمراء- نحن ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل.
- محفظة منتجات متنوعة- مدعومًا بأبحاث وتطوير مستقلة ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة.
- يضمن التحقق الصارم من الموثوقية ضمان الجودة- بدعم من نظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال فترة الإنتاج.
- الدعم الفني الاحترافي وخدمات التطوير المشترك- يعمل فريقنا الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتحسين الكفاءة.
الأسئلة الشائعة
ما هو كاشف MCT/HgCdTe؟
يشير MCT، المعروف أيضًا باسم HgCdTe، إلى Mercury-Cadmium-Tellurid وهو مركب كيميائي من تيلوريد الكادميوم (CdTe) وتيلوريد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئي. كاشف MCT/ HgCdTe هو كاشف موصل للضوء يعمل في بيئة مبردة ويمكنه اكتشاف الأشعة تحت الحمراء. وهي أكثر حساسية من أجهزة الاستشعار الحرارية.
ما هو كاشف T2SL؟
يشير T2SL إلى الشبكة الفائقة من النوع الثاني، وهي مادة اصطناعية ذات ترابط دوري متناوب للنمو بحجم نانومتر. يتميز بتوحيد عالي وخاصية بصرية فائقة، مثل الكتلة الفعالة للإلكترون الكبيرة ومعامل الامتصاص الكبير والكفاءة الكمية العالية. بالمقارنة مع كاشف الأشعة تحت الحمراء MCT، فإن كاشف الأشعة تحت الحمراء T2SL لديه تجانس جيد للمواد، وتكلفة منخفضة، وأداء مماثل لكاشف الأشعة تحت الحمراء MCT في نطاق الموجة المتوسطة والطويلة، ولكن لديه مزايا كبيرة في نطاق الموجة الطويل جدًا.
