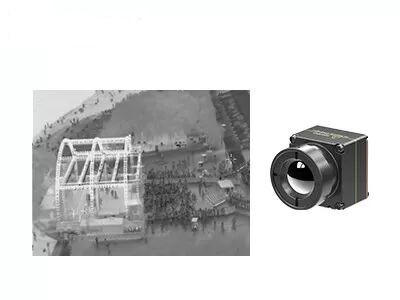

استهلاك طاقة منخفضة مركز كاميرا الأشعة تحت الحمراء غير المبرد مع دقة 640x512 8μm Pixel Pitch و ≤30mK NETD
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | 30/50 هرتز | دقة | 640x512 |
|---|---|---|---|
| NETD نموذجي | ≥30 مللي كلفن | درجة البكسل | 8 ميكرومتر |
| المدى الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة | 0.4 واط |
| إبراز | Uncooled Infrared Camera Core 40mk,Infrared Camera Core 0.7W,UAV Payloads Uncooled Thermal Camera |
||
منتوج وصف
استهلاك طاقة منخفض بطاقة الكاميرا تحت الحمراء غير المبردة 640x512/8μm NETD 30mk
استهلاك طاقة منخفض بطاقة الكاميرا تحت الحمراء غير المبردة 640x512/8 μm NETD 30mk
تم تصميمها لدمج النظام السريع والبسيط ، وتخفض نواة الكاميرا الحرارية iTL608 إلى حد كبير عتبة تطوير أجهزة التصوير الحراري المصغرة.مع قيادة الصناعة في الحجم الضئيل جداً والوزن الخفيف، فإنه يتكيف مع مختلف تصاميم قشرة المنتج المدمجة والمخططات الهيكلية.
يقدم تكوينًا مرنًا للأجهزة مع عدة عدسات بصرية اختيارية لتلبية الطلبات المختلفة على الطول البؤري ومتطلبات التطبيق. يدعم واجهات الإخراج الرئيسية بما في ذلك MIPI و USB 2.0 و BT.656، بالإضافة إلى مخرجات بيانات الصورة المزدوجة RAW و YUV القياسية ، فهي متوافقة مع معظم اللوحات الرئيسية والأنظمة المعالجة الرئيسية.
مجهزة بمنفذ متسلسل وأوضاع التحكم المزدوجة I2C ، تدعم تعديل المعلمات المريحة وتخصيص الوظائف. في حين تبسيط التطوير ، فإنه يحتفظ بأداء التصوير المهني:640*512 دقة عالية، حساسية حرارية عالية ≤30mK، تصحيح الصورة الذكية والحد من الضوضاء، والعمل المستقر في درجة حرارة عالية،تمكين المطورين من إطلاق منتجات تصوير حرارية محمولة عالية الأداء بسرعة.
الخصائص الرئيسية
- تصميم خفيف للغاية
• حجم ضيق من 13 * 13 * 18.3 ملم ووزن 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 ملم)
• من بين أعلى مستويات الاندماج في فئتها - حساسية عالية، اكتشاف دقيق
• 8μm حجم بكسل صغير للغاية مع 640 * 512 دقة، وتقديم التفاصيل الدقيقة والصور الواضحة
• NETD النموذجي ≤ 30mK، مما يتيح الكشف الموثوق به عن الاختلافات الحرارية الدقيقة - تطوير مبسط، اندماج سريع
• خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
• يدعم العديد من واجهات إخراج الصور ، بما في ذلك MIPI / USB 2.0 / BT.656
• إخراج بيانات الصورة RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640*512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| البرمجيات | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 * 13 * 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7mm: 13 * 13 * 27.9 mm (قطر العدسة الخارجي Φ22.2 mm) مع عدسة 30 مم: 13 * 13 * 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، وما إلى ذلك.
طريقة خدمتنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل النظام واختباره
التدريب التقني
إرشادات التطبيق
تكامل النظام واختباره
التدريب التقني
إرشادات التطبيق
خدمة ما بعد البيع
التشخيص عن بعد
خدمة الضمان
تحديثات البرامج الثابتة
الصيانة التقنية
خدمة الضمان
تحديثات البرامج الثابتة
الصيانة التقنية
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، حمولات الطائرات بدون طيار ، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT الخ.
3تصنيف المجموعات المحورية للطائرة تحت الحمراء
وفقاً لطريقة التبريد ، يمكن تقسيم مجموعة الطائرة التركيزية تحت الحمراء إلى أجهزة الكشف عن الصور الحرارية المبردة وغير المبردة.يستخدم كاشف الأشعة تحت الحمراء FPA المبردة بشكل رئيسي زجاجة Dewar / ثلاجة التشنج السريع والزجاجة Dewar / ثلاجة دورة Sterling في الوقت الحاليفي حين أن جهاز الكشف عن الأشعة تحت الحرارة FPA غير المبرد يعمل في درجة حرارة الغرفة. إنه جوهر نظام التصوير الحراري غير المبرد.أكثر المواد حساسية للحرارة شيوعًا هي أكسيد الفاناديوم (فوكس) والسيليكون غير المتبلور (a-Si)مادة أكسيد الفاناديوم هي الخيار الرئيسي في السوق الحالية؛ لديها معامل مقاومة درجة حرارة عالية، وحساسية حرارية عالية.
