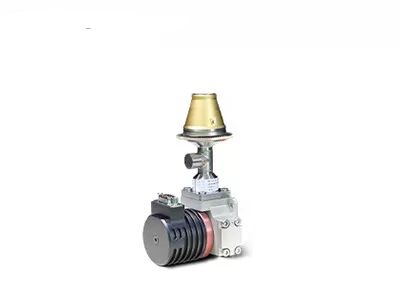

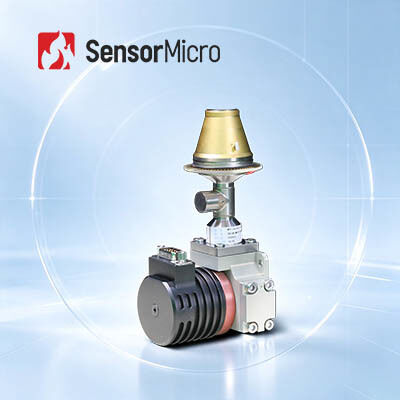

كاشف الأشعة تحت الحمراء 1280x1024 12μm FPA المبردة 18mK حساسية عالية مجمع ديوار المتكامل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1212M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | 18 م ك (F2/F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| مزود الطاقة | 24 فولت تيار مستمر | الأعلى. معدل الإطار | 100 هرتز |
| إبراز | كاشف FPA مبرد 1280 × 1024,24VDC كاشف FPA مبرد,كاشف MWIR FPA ميجابكسل |
||
منتوج وصف
نظرة عامة على المنتج
يقدم كاشف الأشعة تحت الحمراء C1212M MWIR MCT FPA دقة عالية وأداءً عاليًا وموثوقية عالية. يوفر أربعة أضعاف عدد البكسلات في نفس منطقة الصورة النشطة مقارنة بالمنتجات التقليدية 640 × 512. يوفر حجم البكسل المخفض البالغ 12 ميكرومتر دقة مكانية أفضل ويتوافق مع عدسة بؤرية أقصر لتحقيق نفس مهمة المدى. يعتبر كاشف الأشعة تحت الحمراء المبرد C1212M خيارًا مثاليًا للتطبيقات التي تتطلب أداءً فائقًا طويل المدى وتعريفًا تفصيليًا للصورة.
الميزات الرئيسية
أداء متميز
- دقة عالية 1280 × 1024 لمجال رؤية أوسع ومسافة اكتشاف أطول
- حجم بكسل 12 ميكرومتر لتحسين الدقة المكانية
صورة حادة وواضحة
- حساسية عالية، مع NETD نموذجي يصل إلى 18 مللي كلفن
- توحيد جيد، مع معدل بكسل فعال يزيد عن 99.5٪
تصميم لتطبيقات محددة
- يمكن تخصيص رقم F
- ضمان الإمداد المستمر
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C1212M HD MWIR | |
| المادة الحساسة | MCT | |
| الدقة | 1280 × 1024 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر | |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النوافذ؛ مضاد للتوهج | |
| سعة الشحنة | 6.75 ميجا إلكترون / 4.8 ميجا إلكترون (ITR)؛ 5.25 ميجا إلكترون / 3.3 ميجا إلكترون (IWR) | |
| النطاق الديناميكي | وضع ITR ≥ 80 ديسيبل؛ وضع IWR ≥ 76 ديسيبل | |
| قناة الإخراج | 4 أو 8 قنوات؛ تصل إلى 20 ميجاهرتز لكل مخرج | |
| أقصى معدل إطارات | 100 هرتز | |
| NETD نموذجي | 18 مللي كلفن (F2/F4) | |
| معدل البكسل الفعال | ≥ 99.5٪ | |
| عدم تجانس الاستجابة | ≤ 8٪ | |
| مبرد قابل للتكوين | RS058F | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 7 واط | ≤ 10 واط |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤ 17 واط | ≤ 45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 4 دقائق |
| أقصى حجم (مم) | 149 × 58.5 × 71 | ضاغط Φ46 × 122 ديوار Φ55 × 119 |
| الوزن (جم) | ≤ 600 | ≤ 1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية | |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد C1212M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة طويلة المدى، والبحث العلمي.
مزايا نا
تعد SensorMicro واحدة من أقدم الشركات في الصين التي تبحث في كواشف الأشعة تحت الحمراء المبردة من نوع شبكة التوصيل الفائقة المضادة للأنتمونيد (T2SL). كانت رائدة في الإنتاج الضخم والتطبيق الهندسي لهذه الكواشف محليًا، مع قدرات مثبتة في البحث والتطوير وتصنيع الأجهزة المتقدمة المتطورة، بما في ذلك MWIR، LWIR، المصفوفات الكبيرة، وكواشف درجة حرارة التشغيل العالية (HOT).
أسئلة متكررة
1. ما هو الإشعاع تحت الأحمر؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول شيء يجب مراعاته هو الإشعاع تحت الأحمر (IR). يبدأ طول موجة طاقة الإشعاع تحت الأحمر بحوالي 700 نانومتر ويمتد إلى حوالي 1 ملم. تنبعث جميع الأجسام كمية معينة من الحرارة في شكل إشعاع تحت أحمر، وهو غير مرئي لنا لأنه عبر الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه اكتشاف الاختلافات الدقيقة في درجة حرارة الأجسام المحيطة بحساسية. ثم يقوم بجمع معلومات الإشعاع هذه من الجسم وإخراج معلومات درجة الحرارة للتصوير، بناءً على معلومات فرق درجة الحرارة. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الشدة كافية، يمكنك الشعور بها كحرارة.
