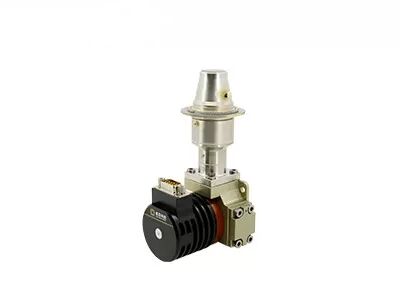

كاشف الأشعة تحت الحمراء المبرد LWIR مدمج في أنظمة EO IR ذات الدقة 640 × 512

  • LWIR Cooled Infrared Detector Integrated Into EO IR Systems 640x512 Resolution
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل C615S LWIR
الحد الأدنى لكمية 1 قطعة
الأسعار negotiable
شروط الدفع الاعتماد المستندي، تي/تي

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دقة 640x512 درجة البكسل 15 ميكرومتر
استهلاك طاقة مستقر ＜ 8 واط حساسية عالية NETD≤25mK
النطاق الطيفي 3.7~4.8μm (MW); 3.7 ~ 4.8 ميكرومتر (ميغاواط) ؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) مقاس 142x58.5x71 ملم
إبراز

كاشف الأشعة تحت الحمراء بدقة 640 × 512

,

كاشف الأشعة تحت الحمراء المبرد بالأشعة تحت الحمراء EO

,

كاشف LWIR المدمج
اترك رسالة
منتوج وصف

كاشف الأشعة تحت الحمراء المبرد LWIR متكامل في أنظمة EO IR دقة 640x512

وصف المنتج


تجمع مكبّر التبريد المتكامل C615S LWIR هو واحد من أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL التي طورتها SensorMicro. هو 640x512 / 15μm Type II Superlattice (T2SL) ،مجموعة مكاملة لبرودة الكاشف (IDCA)، مصممة لفرق موجات الأشعة تحت الحمراء الطويلة 7.7 ~ 9.5μm عالية الأداء (LWIR).


مع دقة 640x512 وتخفيض مساحة البكسل إلى 15μm ، يوفر تجمع مكبّل لـ C615S LWIR التجميع البارد للـ dewar صورة واضحة وأداء متفوق.الكفاءة الكمية العالية، معدل إطار عال، حساسية عالية، ضوضاء منخفضة، أفضل عدم توحيد الخ.


كمستشعر LWIR ، يقدم أداءً عالياً في ظل ظروف المناخ الرملي أو الغبار ولن يتأثر بضوء الشمس المتوهج أو أي شعلة ذات درجة حرارة عالية.


الخصائص الرئيسية


- الدقة: 640 × 512

- مساحة البكسل: 15 ميكرو مترا

- حساسية عالية

- تأثير تصوير جيد

- ضجيج منخفض

- أداء مستقر

- غير متساوية ممتازة


مواصفات المنتج


النموذج C615S LWIR
المواد T2SL
القرار 640x512
مساحة البكسل 15um
النطاق الطيفي 7.7 ميكروميتر ‬9.5 ميكروميتر LW
وضع العمل صورة فورية؛ وضع إدماج ITR و Interlace Binning؛ وضع Windows؛ مكافحة الإزهار
قدرة الشحن إيتر: 12.22Me-/6.67Me-
التشابك: 24.44Me-/13.33Me-
النطاق الديناميكي ITR: ≥76dB
التشابك: ≥77dB
قناة الخروج 4؛ تصل إلى 22.5 مبيكسيل/ثانية لكل مخرج
NETD ≤30mK ((F2 ITR)
≤25mK ((F2 التعبئة المتداخلة)
معدل البكسل الفعال ≥99.5%
عدم توحيد الاستجابة ≤ 8%
نوع المبرد RS058
استهلاك طاقة ثابت < 8W
أقصى استهلاك للطاقة < 17 واط
إمدادات الطاقة 24 فولت DC
وقت التبريد <5 دقيقة30 ثانية
الوزن ≤ 600 غرام
الأبعاد (ملم) 148x58.5x71
درجة حرارة العمل -45°C ~ +71°C


التطبيقات الصناعية


يتم استخدام كاشف الأشعة تحت الحمراء المبرد LWIR C615S على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.

كاشف الأشعة تحت الحمراء المبرد LWIR مدمج في أنظمة EO IR ذات الدقة 640 × 512 0


حولنا



رؤيتنا: دفع حدود الإحساس وتحويل الطريقة التي يتواصل بها الناس مع العالم من حولهم.



مهمتنا: استغلال قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.



قيمتنا: لخلق تكنولوجيا تحت الحمراء المتقدمة التي تجعل العالم مكانا أفضل.


الأسئلة الشائعة


1ما هو إشعاع الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول شيء يجب التفكير به هو الإشعاع بالأشعة تحت الحمراء. يبدأ طول موجة طاقة الإشعاع بالأشعة تحت الحمراء في حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.جميع الأشياء تصدر كمية معينة من الحرارة في شكل إشعاع تحت الحمراءوالذي هو غير مرئي بالنسبة لنا، لأن في الطيف الكهرومغناطيسي بأكمله، العين المجردة يمكن أن نرى فقط "الضوء المرئي".


2كيف يعمل جهاز تصوير الحرارة بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو جهاز الكشف الحراري الأشعة تحت الحمراء، والذي يمكنه الكشف بشكل حساس عن الفرق الدقيق في درجة حرارة الأشياء المحيطة.فإنه يجمع هذه المعلومات الإشعاع من الكائن ويخرج معلومات درجة الحرارة للتصويركلما كان الجسم أكثر سخونة، كلما زاد الإشعاع تحت الحمراء الذي ينتجه.
