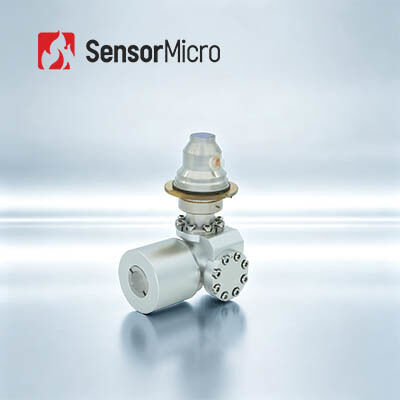

T2SL تجمع مكيف ديوار متكامل 640x512 15μm كاشف الأشعة تحت الحمراء المبرد لمراقبة المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512/15 ميكرومتر | NETD | 20 م ك (F2/F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل البكسل الفعال | ≥99.76% |
| التبريد بالتبريد | LS711H/RS028 | الأعلى. معدل الإطار | 100 هرتز |
| إبراز | كاشف الأشعة تحت الحمراء F1.5 MWIR MCT,كاشف الأشعة تحت الحمراء MCT 30 ميكرومتر,كاشف الأشعة تحت الحمراء RS058 MWIR 320x256 |
||
منتوج وصف
وصف المنتج
بني على تقنية النوع الثاني من الشبكات الفائقة وتصميم مبرد خطي، يوفر الكاشف بالأشعة تحت الحمراء المبرد C615H HOT دقة 640 × 512 بكسل بحجم 15 ميكرومتر. يعمل مستواه البؤري عند 150 كلفن، ويحافظ على أداء كشف فائق مع تحقيق خصائص ممتازة من حيث الوزن والطاقة والأداء (SWaP): عامل شكل خفيف الوزن يبلغ 235 جرامًا، واستهلاك طاقة ثابت يبلغ 3 واط، وتبريد سريع لمدة 2.5 دقيقة. تدعم المخططات الميكانيكية المدمجة التكامل المرن، ويضمن متوسط عمر الخدمة (MTTF) الذي يبلغ ≥25,000 ساعة عمر خدمة طويل. يلبي هذا الكاشف متطلبات السوق لأنظمة التصوير الحراري الموثوقة مع صيانة منخفضة التكلفة.
الميزات الرئيسية
تصميم محسّن من حيث الوزن والطاقة والأداء (SWaP)
- حجم المبرد: φ33 × 37.5 × 70 مم؛ المبرد: φ26 × 55.8 مم - يسمح بالتكامل المرن
- تم تقليل الوزن إلى 235 جرامًا؛ تم خفض استهلاك الطاقة الثابت إلى 3 واط
تبريد سريع، بدء تشغيل سريع
- وقت التبريد لا يتجاوز 2.5 دقيقة
عمر افتراضي ممتد، تشغيل فعال
- متوسط عمر الخدمة (MTTF) ≥ 25,000 ساعة
مواصفات المنتج
| المعلمة | المواصفات |
|---|---|
| الموديل | C615H |
| المادة الحساسة | T2SL |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ± 0.2 ميكرومتر ~ 4.8 ± 0.2 ميكرومتر |
| الشبكة الحرارية النموذجية (NETD) | 20 مللي كلفن (F2/F4) |
| معدل الإطارات الأقصى | 100 هرتز |
| معدل البكسل الفعال | ≥ 99.76% |
| عدم انتظام الاستجابة | ≤ 8% |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
| المبرد | LS711H | RS028 |
| وقت التبريد (23 درجة مئوية) | ≤ 3 دقائق | ≤ 2.5 دقيقة |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤ 12 واط | ≤ 12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 3 واط | ≤ 3.5 واط |
| الحجم (مم) | المبرد: φ26 × 55.8 | 86 × 43 × 57 المبرد: 33 × 37.5 × 70 |
| الوزن (جرام) | ≤ 235 | ≤ 250 |
التطبيقات الصناعية
يُستخدم الكاشف بالأشعة تحت الحمراء المبرد بالتبريد C615H MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي.
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة.
- الدعم الفني والتدريب في الموقع: توفير العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي.
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة بشكل مشترك.
أسئلة متكررة
1. ما هو الإشعاع تحت الأحمر؟
عند مناقشة التصوير الحراري بالأشعة تحت الحمراء، فإن المفهوم الأول الذي يجب أخذه في الاعتبار هو الإشعاع تحت الأحمر (IR). يبدأ طول موجة طاقة الإشعاع تحت الأحمر بحوالي 700 نانومتر ويمتد إلى حوالي 1 ملم. تنبعث جميع الأجسام كمية معينة من الحرارة على شكل إشعاع تحت أحمر، وهو غير مرئي لنا لأنه، عبر الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى الضوء المرئي.
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي للمعدات بالأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه اكتشاف فروق درجات الحرارة الصغيرة للأجسام المحيطة بحساسية. ثم يقوم بجمع معلومات الإشعاع هذه من الجسم وإخراج معلومات درجة الحرارة للتصوير بناءً على فروق درجات الحرارة تلك. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الشدة كافية، يمكنك الشعور بها كحرارة.
