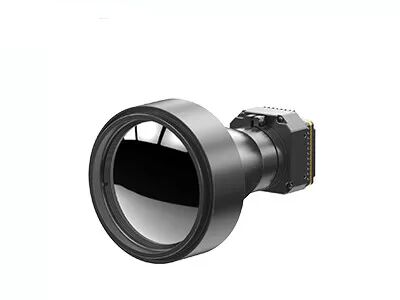

وحدة كاميرا المراقبة الحرارية بالأشعة تحت الحمراء LWIR 640x512 9Hz 60Hz
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/17 ميكرومتر | NETD | < 30 مليون كلفن |
---|---|---|---|
عدسة الكاميرا | متعددة متاحة | معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | < 10s | النطاق الطيفي | 8 ~ 14 ميكرومتر LW |
تسليط الضوء | وحدة كاميرا المراقبة الحرارية 60 هرتز,وحدة كاميرا المراقبة الحرارية 640x512,كاميرا حرارية LWIR بالأشعة تحت الحمراء |
وحدة كاميرا المراقبة الحرارية غير المبردة LWIR 640x512 17μM
يتكون قلب الكاميرا غير المبرد PLUG617 من مستشعر الكاميرا الحرارية غير المبرد 640 × 512/17 ميكرومتر ويوفر صورة واضحة وأداءً فائقًا.
وحدة PLUG617 LWIR للأشعة تحت الحمراء هي واحدة من سلسلة PLUG التي تم تطويرها بواسطة Global Sensor Technology (GST).تم تصميم نواة الكاميرا الحرارية PLUG617 خصيصًا لتطبيقات الأمن والمراقبة.باستخدامه ، يمكن للأمان الحراري استشعار الإشعاع الحراري لجسم ما ، والتقاط الصور على مدار الساعة طوال أيام الأسبوع ، بغض النظر عن العوامل البيئية مثل الظلام ، والإضاءة الخافتة ، والإضاءة الخلفية القوية ، وما إلى ذلك.
يمكن استخدام كاشفات الأشعة تحت الحمراء المبردة غير المبردة من GST ووحدات التصوير الحراري على نطاق واسع ودمجها في أنظمة المراقبة الأمنية ، مثل مراقبة حركة المرور على الطرق الذكية في المدينة لتحسين كفاءة وسلامة شبكات النقل ، ومراقبة البنية التحتية ، وأمن الحرائق في المناطق الصناعية ، والكشف المبكر عن الحرائق للمناطق المفتوحة أو حتى لمسافات طويلة ، حماية الموانئ ، أمن الحدود لمنع عبور الحدود بشكل غير قانوني ، مراقبة المحيط ، الإبحار البحري ، حمولات الطائرات بدون طيار ، النظام البصري الكهربائي ، إلخ.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
نموذج | قابس 617 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | < 30 م ك |
معالجة الصورة | |
معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | أقل من 10 ثوانٍ |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4 ~ 6 فولت |
استهلاك الطاقة النموذجي | <1.2 واط |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | <90 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير البصري المستمر: 30-150 مم |
يمكن استخدام كاشفات الأشعة تحت الحمراء المبردة غير المبردة من GST ووحدات التصوير الحراري على نطاق واسع ودمجها في أنظمة المراقبة الأمنية ، مثل مراقبة حركة المرور على الطرق في المدن الذكية ، ومراقبة البنية التحتية ، وأمن الحرائق ، والكشف المبكر عن الحرائق ، وحماية الموانئ ، وأمن الحدود ، ومراقبة المحيط ، والإبحار البحري ، حمولات الطائرات بدون طيار والنظام البصري الكهربائي وما إلى ذلك.
1. ما هي الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء ، فإن أول ما يجب التفكير فيه هو الأشعة تحت الحمراء (IR).يبدأ الطول الموجي لطاقة الأشعة تحت الحمراء من حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.تنبعث من جميع الأجسام كمية معينة من الحرارة على شكل أشعة تحت الحمراء ، وهو أمر غير مرئي بالنسبة لنا ، لأنه في كامل الطيف الكهرومغناطيسي ، يمكن للعين المجردة فقط رؤية "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو الكاشف الحراري بالأشعة تحت الحمراء ، والذي يمكنه الكشف بحساسية عن الاختلاف الضئيل في درجات الحرارة للأجسام المحيطة.بعد ذلك ، يقوم بجمع معلومات الإشعاع هذه من الكائن وإخراج معلومات درجة الحرارة للتصوير ، والتي تستند إلى معلومات اختلاف درجة الحرارة.كلما زاد حرارة الجسم ، زاد إنتاجه من الأشعة تحت الحمراء.إذا كانت الشدة عالية جدًا ، يمكنك أن تشعر بها كالحرارة.
