| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iMC212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| النطاق الطيفي | 8 ~ 14 ميكرومتر | NETD | ≤50 م ك |
|---|---|---|---|
| دقة | 256x192 | درجة البكسل | 12 ميكرومتر |
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية | معدل الإطار | 25 هرتز |
| إبراز | وحدة كاميرا التصوير الحراري المصغرة,وحدة كاميرا التصوير الحراري FPA,نواة الكاميرا الحرارية 17 ميكرومتر |
||
منتوج وصف
نظرة عامة على المنتج

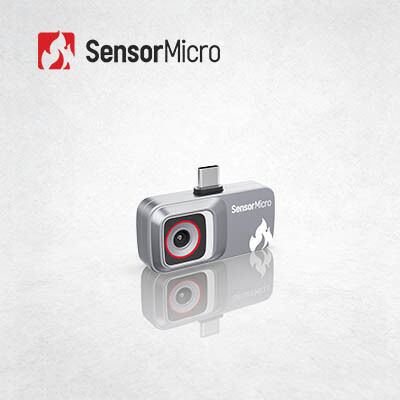

تدمج وحدة الكاميرا الحرارية المصغرة iMC212 كاشفًا حراريًا بدقة 256 × 192 / 12 ميكرومتر مع دائرة معالجة صور أساسية لالتقاط صور حرارية سريعة لمنطقة الهدف وتوزيع حرارتها.
تم تصميم الكاميرا الحرارية iMC212 لتطبيقات التصوير الحراري المحسّنة من حيث الحجم والوزن والطاقة والتكلفة (SWaP-C). مقترنة بتطبيق مخصص، فإنها تُخرج الصور ومصفوفات درجات الحرارة مباشرةً - لا يلزم معايرة درجة الحرارة - مما يجعل التطوير سهلاً. هذه الوحدة فائقة الصغر هي حل فعال من حيث التكلفة ومنخفض الطاقة. وهي مجهزة بواجهات تحكم عالمية، مما يبسط التكامل والتطوير، ويقلل الحاجز التقني للمكاملين الذين يتبنون تقنية التصوير الحراري بالأشعة تحت الحمراء.
الميزات الرئيسية
محمولة وفعالة من حيث التكلفة
- مجهزة بكاشف حراري مطور ذاتيًا بدقة 120 × 90 / 12 ميكرومتر، مما يوفر مزايا تكلفة كبيرة
- تصميم فائق الصغر، مثالي للأجهزة المحمولة والمحمولة
هيكل قوي، أداء موثوق
- مقترنة بتطبيق مخصص لإخراج الصور الحرارية ومصفوفات درجات الحرارة مباشرة، مما يوفر عالمية ممتازة
- مغلفة بمكونات هيكلية لتعزيز الموثوقية والاكتمال
واجهات رئيسية، تطوير سهل
- توفر واجهة فيديو رقمية قياسية ومتوافقة على نطاق واسع USB 2.0
- بيانات درجة حرارة معايرة في المصنع - لا يلزم جهد تطوير إضافي
مواصفات المنتج
| الموديل | iMC212 |
|---|---|
| الدقة | 256 × 192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8~14 ميكرومتر |
| NETD | ≤50mK |
| بيانات الإخراج | 14 بت خام |
| معدل الإطارات | 25 هرتز |
| وضع التركيز | تركيز مجاني |
| العدسة (HFOV/FL) | 56 درجة / 3.2 ملم |
| واجهة الفيديو الرقمية | USB 2.0 |
| جهد التشغيل | 5 فولت ± 0.5 فولت |
| استهلاك الطاقة النموذجي | 300 ميجاوات |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (-20 درجة مئوية ~ +150 درجة مئوية | +100 درجة مئوية ~ 550 درجة مئوية) |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| الرطوبة | 5% ~ 85% |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الشهادات | CE، FCC، RoHS |
التطبيقات الصناعية
تُستخدم الكاميرا الحرارية iMC212 على نطاق واسع في العديد من المجالات، بما في ذلك التصوير الحراري، والأجهزة الذكية، والمباني الذكية، والمنازل الذكية، و AIoT.
التزامنا بالخدمة
ما قبل البيع
- تحليل المتطلبات
- تقييم السيناريو
- اختيار المنتج
- حلول مخصصة
النشر
- تسليم سريع
- تكامل النظام والاختبار
- التدريب الفني
- إرشادات التطبيق
ما بعد البيع
- التشخيص عن بعد
- خدمة الضمان
- ترقيات البرامج الثابتة
- الصيانة الفنية
أسئلة متكررة
1. الصورة الحرارية مقابل الصورة المرئية
الضوء المرئي هو موجة كهرومغناطيسية يمكن للبشر رؤيتها. يقع نطاق طولها الموجي عمومًا بين 360-400 نانومتر و 760-830 نانومتر. يُطلق على هذا الجزء من الطيف الكهرومغناطيسي أيضًا الطيف المرئي، مع نطاق تردد تقريبي من 830-750 تيرا هرتز إلى 395-360 تيرا هرتز.
الأشعة تحت الحمراء هي موجة كهرومغناطيسية ذات طول موجي بين الموجات الدقيقة والضوء المرئي - بين 760 نانومتر (نانومتر) و 1 مليمتر (مم). إنه ضوء غير مرئي بطول موجي أطول من الضوء الأحمر، بترددات تقريبًا في نطاق 430 تيرا هرتز إلى 300 جيجا هرتز.
2. كواشف التصوير الحراري مقابل التصوير المرئي
بالنسبة للكواشف الأساسية لأجهزة التصوير، تستخدم الأجهزة ذات الضوء المرئي كواشف CCD و CMOS، بينما يستخدم التصوير الحراري كواشف مبردة وغير مبردة. الفرق الرئيسي هو أن مستشعرات CCD/CMOS للضوء المرئي تدرك موجات الضوء في النطاق المرئي، بينما تستشعر كواشف التصوير الحراري الإشعاع الحراري في نطاق الأشعة تحت الحمراء. تنقسم كواشف التصوير الحراري بالأشعة تحت الحمراء إلى العديد من الأنواع وفقًا لعمليات التصنيع المختلفة ومواد التعبئة والتغليف. بشكل عام، تكون كواشف التصوير الحراري بالأشعة تحت الحمراء أغلى من كواشف CCD للضوء المرئي.
