كاميرا حرارية خفيفة الوزن بدقة 256 × 192 وحدة حرارية قياس إشعاعي لقياس درجة حرارة جسم الإنسان

مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iHA212W
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 256 × 192 درجة البكسل 12 ميكرومتر
نطاق درجة الحرارة 32 درجة مئوية~+42 درجة مئوية استهلاك الطاقة 0.3 واط
معدل الإطار الرقمي 25 هرتز NETD نموذجي ≤50 م ك
إبراز

نواة الكاميرا الحرارية خفيفة الوزن

,

وحدة الكاميرا الحرارية بالأشعة تحت الحمراء للجسم

,

نواة الكاميرا الحرارية بالأشعة تحت الحمراء 120 × 90

اترك رسالة
منتوج وصف
نظرة عامة على المنتج

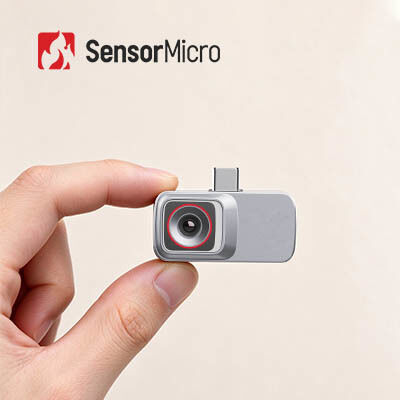

تم بناء نواة الكاميرا الحرارية iHA212W حول كاشف الأشعة تحت الحمراء غير المبرد بدقة 256 × 192 بكسل وبحجم 12 ميكرومتر، وهي مصممة خصيصًا لقياس درجة حرارة البيولوجيا بدون تلامس. إنها توفر دقة قياس استثنائية تصل إلى ±0.5 درجة مئوية، وتدعم التصور السريع وغير الغازي والخالي من الإشعاع في الوقت الفعلي لتوزيع درجة حرارة السطح والاختلافات الطفيفة في درجة الحرارة عبر الأجسام البيولوجية.

مزود بلوحة ISP مدمجة وخوارزميات صور ذكية، تُخرج الوحدة صورًا حرارية واضحة وبيانات مصفوفة درجة الحرارة بتوافق واسع. يعزز هيكلها الواقي المغلق بالكامل متانتها طويلة الأمد، بينما تتعامل واجهة Type-C القياسية مع الطاقة ونقل البيانات والتحكم في الجهاز. تعمل حزم تطوير البرامج (SDKs) المدعومة لنظامي Android و Linux على تبسيط معالجة تدفق الفيديو والتحويل من تدرج الرمادي إلى درجة الحرارة، مما يجعلها مناسبة للتشخيص الطبي والفحص الصحي والكشف المبكر عن الأمراض والمراقبة الحرارية للماشية.

الميزات الرئيسية
قياس درجة الحرارة عالي الدقة
  • مصمم خصيصًا لقياس درجة حرارة البيولوجيا بدون تلامس
  • دقة ±0.5 درجة مئوية
تصميم كامل، أداء موثوق
  • توفر لوحة معالجة ISP وخوارزميات الصور الذكية صورًا حرارية واضحة وبيانات مصفوفة درجة الحرارة مباشرة، مما يوفر توافقًا واسعًا
  • مغلق بالكامل مع مكونات هيكلية واقية لتعزيز المتانة والموثوقية
تكامل سهل، تطوير بسيط
  • واجهة Type-C قياسية لإمداد الطاقة ونقل البيانات والتحكم
  • توفر حزم تطوير البرامج (SDKs) لنظامي Android/Linux، مما يبسط تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة
مواصفات المنتج
الموديل iHA212W
مؤشرات كاشف الأشعة تحت الحمراء
مادة حساسة VOx
الدقة 256 × 192
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≤50mK
معالجة الصور
معدل إطارات رقمي 25 هرتز
وقت البدء ≤6 ثوانٍ
فيديو رقمي RAW/YUV/TMP
خوارزمية الصورة NUC/3DNR/DNS/DRC/EE
عرض الصورة طبي/لون زائف
برنامج الكمبيوتر
برنامج كمبيوتر/محمول التحكم في الوحدة وعرض الفيديو
قياس درجة الحرارة
درجة حرارة التشغيل 10 درجة مئوية ~ +50 درجة مئوية
نطاق قياس درجة الحرارة 32 درجة مئوية ~ +42 درجة مئوية
دقة قياس درجة الحرارة ≤±0.5 درجة مئوية (بعد 2 دقيقة من الإحماء، درجة حرارة محيطة 23±3 درجة مئوية، هدف 32-42 درجة مئوية)
مسافة القياس 0.5 متر - 2.5 متر؛ يدعم قياس درجة الحرارة متعدد المسافات عبر SDK
SDK يدعم SDK لنظامي Windows/Android/Linux، ويحقق تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس درجة الحرارة الشامل للمصفوفة، والتصوير الحراري، وتعيين نافذة درجة الحرارة، والتكامل المتعدد
كهربائي
واجهة خارجية قياسية USB (Type-C)
واجهة الاتصال USB
واجهة الفيديو الرقمي USB2.0
جهد الإمداد 5 فولت ±0.5
استهلاك الطاقة النموذجي 0.3 واط
عدسة بصرية
البعد البؤري 3.2 ملم
نوع العدسة ثابتة البؤرة غير حرارية
F/# 1
مجال الرؤية (أفقي × رأسي) 56 درجة × 42 درجة
التكيف البيئي
درجة حرارة التشغيل -10 درجة مئوية ~ +50 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية ~ +85 درجة مئوية
الرطوبة 5% ~ 95%، غير متكثف
الاهتزاز 5.35grms، اهتزاز عشوائي، 3 محاور
الصدمة موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة، 3 محاور، 6 اتجاهات
ESD 6 كيلو فولت تفريغ بالملامسة؛ 8 كيلو فولت تفريغ هوائي
الشهادات
شهادة بيئية ROHS2.0/REACH
التطبيقات الصناعية

مجموعة العملاء المستهدفة هي بشكل أساسي التشخيص الطبي، وفحص الأمراض، والزراعة الحيوانية، والرعاية الطبية المنزلية، والمجالات ذات الصلة.

خدمة موحدة
  • وثائق كاملة: أدلة المنتج، وأدلة الإعداد، ومراجع الاختيار. ابدأ دون تخمين.
  • مساعدة التطوير والاختبار: اختبار العينات المتكاملة، وتقييم الأداء، والتحقق من المعلمات بسهولة.
  • مجموعة أدوات مطور متقدمة: حزم تطوير البرامج (SDKs)، وواجهات برمجة التطبيقات (APIs)، والخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
  • دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
  • الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
أسئلة متكررة
1. ما هو الفرق بين عدسة التصوير الحراري وعدسة التصوير المرئي؟

الفرق الرئيسي يكمن في مادة العدسة. يجب أن تُصنع عدسات التصوير الحراري من مواد خاصة لأن إشعاع الحرارة تحت الحمراء لا يمكن أن يمر عبر الزجاج (السيليكون). بدلاً من ذلك، تُستخدم عدسات خاصة مصنوعة من الجرمانيوم والكروم والمواد المعدنية الأخرى. هذا أيضًا يجعل سعر عدسات التصوير الحراري أعلى إلى حد ما من عدسات التصوير البصري، مما يزيد من سعر الجهاز بأكمله.

2. ما هو الفرق بين التصوير الحراري والتصوير المرئي من حيث مبدأ التصوير؟

مبادئ التصوير الخاصة بهما متشابهة بشكل أساسي. تلتقط أجهزة التصوير الموجات الضوئية ضمن نطاق طول موجي معين. في الطبيعة، يتراوح نطاق الطول الموجي للضوء المرئي من 0.39 ميكرومتر إلى 0.78 ميكرومتر، بينما يتراوح نطاق الطول الموجي للإشعاع الحراري تحت الأحمر من 0.75 ميكرومتر إلى 1000 ميكرومتر. طالما أن درجة حرارة الهدف أعلى من الصفر المطلق (-273 درجة مئوية)، فسيكون هناك إشعاع تحت أحمر.
