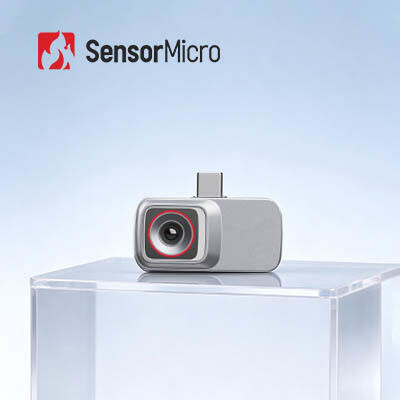

كاميرا حرارية طبية 256x192 بدقة 12 ميكرومتر، وحدة حرارية إشعاعية لقياس درجة حرارة الجسم من 32 درجة مئوية إلى +42 درجة مئوية
| دقة | 256x192 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| نطاق درجة الحرارة | 32 درجة مئوية~+42 درجة مئوية | استهلاك الطاقة | 0.3 واط |
| جهد الإمداد | 5 فولت ± 0.5 | معدل الإطار الرقمي | 25 هرتز |
| إبراز | IP54 الكاميرا الحرارية غير المبردة الأساسية,الكاميرا الحرارية LC160 كور 17um,وحدة كاميرا حرارية IP54 |
||
مبنية على كاشف الأشعة تحت الحمراء غير المبرد 256 × 192 12μm ، تم تصميم قلب كاميرا الأشعة تحت الحمراء iHA212W خصيصًا لقياس درجة الحرارة البيولوجية دون اتصال بدقة تصل إلى ± 0.5 °C.,التصوير الحراري الخالي من الإشعاع لعرض توزيع درجة حرارة السطح في الوقت الحقيقي والتغيرات الدقيقة في درجة الحرارة على الأجسام البيولوجية.
توفر خوارزميات ISP والصور الذكية على متن الطائرة صورًا حرارية واضحة وبيانات مصفوفة درجة الحرارة مع توافق واسع ، وتعزز الهيكل الوقائي المغلق بالكامل من متانته.مع واجهة قياسية من النوع C للطاقة، البيانات، والتحكم، جنبا إلى جنب مع أندرويد و لينكس SDKs لتحليل تيار وتحويل درجة الحرارة، فإنه يخدم التشخيص الطبي، والتفتيش، الفحص المبكر للمرض،وتطبيقات قياس درجة حرارة الماشية.
- مصممة خصيصاً لقياس درجة الحرارة البيولوجية بدون اتصال
- دقة ± 0.5 درجة مئوية
- لوحة معالجة ISP وخوارزميات الصورة الذكية توفر صور حرارية واضحة وبيانات مصفوفة درجة الحرارة مباشرة ، مما يوفر توافقًا واسعًا
- مغلقة بالكامل مع مكونات هيكلية واقية لتحسين المتانة والموثوقية
- واجهة قياسية من النوع C لمصدر الطاقة ونقل البيانات والتحكم
- يوفر أدوات SDK لنظام Android / Linux ، وتبسيط تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة
| مؤشرات أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
|---|---|
| القرار | 256×192 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤50mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | RAW / YUV / TMP |
| خوارزمية الصورة | NUC / 3DNR / DNS / DRC / EE |
| عرض الصورة | طبية / لون مزيف |
| برامج الكمبيوتر | |
| برنامج الكمبيوتر / الهاتف المحمول | وحدة التحكم و عرض الفيديو |
| قياس الحرارة | |
| درجة حرارة العمل | 10°C ~ +50°C |
| نطاق قياس الحرارة | 32°C ~ +42°C |
| دقة قياس الحرارة | ≤ ±0.5°C (بعد تدفئة لمدة دقيقتين، 23 ± 3°C في البيئة المحيطة، هدف 32~42°C) |
| مسافة القياس | 0.5m ️ 2.5m ؛ يدعم قياس درجة الحرارة عبر SDK |
| SDK | ويندوز / أندرويد / لينكس SDK يدعم تحليل تدفق الفيديو ، والتحكم في الوحدة ، وقياس درجة حرارة المصفوفة الشاملة ، وتصوير درجة الحرارة ، وإعداد نافذة درجة الحرارة والتكامل المتعدد |
| الكهرباء | |
| واجهة خارجية قياسية | USB (النوع-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمية | USB 20 |
| فولتاج التغذية | 5 فولت ± 0.5 |
| استهلاك الطاقة النموذجي | 0.3W |
| العدسات البصرية | |
| طول التركيز | 3.2ملم |
| نوع العدسة | التركيز الثابت |
| (ف/#) | 1 |
| FOV (H × V) | 56° × 42° |
| التكيف مع البيئة | |
| درجة حرارة العمل | -10°C ~ +50°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5٪ ~ 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير، 3 محور، 6 الاتجاه |
| الـ ESD | تفريغ اتصال 6kV؛ تفريغ الهواء 8kV |
| الشهادة | |
| شهادة البيئة | ROHS 2.0 / REACH |
مجموعة العملاء المستهدفة هي بشكل رئيسي التشخيص الطبي ، فحص الأمراض ، زراعة الحيوانات ، والرعاية الطبية المنزلية.
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة.
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي.
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة.
الفرق الرئيسي هو أن عدسات التصوير الحراري يجب أن تكون مصنوعة من مواد خاصة. الإشعاع الحراري تحت الحمراء لا يمكن أن يمر من خلال الزجاج (السيليكون) ، لذلك عدسات خاصة مصنوعة من الجيرمانيوم، الكروم،والمواد المعدنية الأخرى تستخدمهذا يجعل أيضاً سعر عدسة التصوير الحراري أعلى إلى حد ما من سعر العدسة البصرية، مما يزيد من سعر الجهاز بأكمله.
مبادئ التصوير هي نفسها أساسا. أجهزة التصوير التقاط موجات الضوء ضمن نطاق طول موجة معين. في الطبيعة نطاق طول الموجة من الضوء المرئي هو من 0.39μm إلى 0.78μm،بينما نطاق طول الموجة للإشعاع الحراري تحت الحمراء هو من 0.75μm إلى 1000μm طالما أن درجة الحرارة المستهدفة أعلى من الصفر المطلق (-273 درجة مئوية) ، سيكون هناك إشعاع بالأشعة تحت الحمراء.
