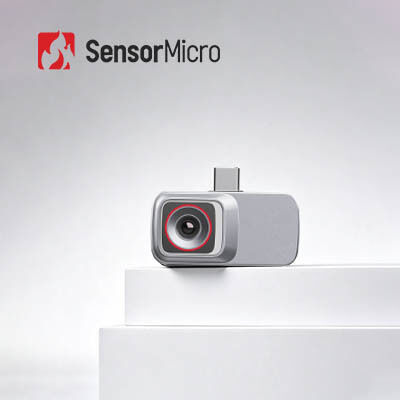

وحدة حرارية مشعة غير مبردة بدقة 256 × 192 بكسل وبحجم 12 ميكرومتر، كاميرا حرارية أساسية لقياس درجة الحرارة بدون تلامس

مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iHA212W
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 256 × 192 درجة البكسل 12 ميكرومتر
نطاق قياس درجة الحرارة 32 درجة مئوية~+42 درجة مئوية استهلاك الطاقة 0.3 واط
معدل الإطار الرقمي 25 هرتز NETD نموذجي ≤50 م ك
إبراز

LC130 كاميرا حرارية أساسية

,

كاشف حراري غير مبرد

,

كاميرا حرارية غير مبردة 17 ميكرومتر

اترك رسالة
منتوج وصف
نظرة عامة على المنتج

كاميرا حرارية أساسية بدقة 256 × 192 بكسل، 12 ميكرومتر غير مبردة لقياس درجة الحرارة بدون تلامس

تم تصميم نواة الكاميرا الحرارية iHA212W للاستشعار الحراري البيولوجي، وتعتمد على كاشف الأشعة تحت الحمراء غير المبرد بدقة 256 × 192 بكسل، 12 ميكرومتر، وتحقق دقة عالية تصل إلى ±0.5 درجة مئوية لقراءة درجة الحرارة بدون تلامس. تلتقط خرائط حرارية في الوقت الفعلي وتتتبع التغيرات الدقيقة في درجة الحرارة على الأهداف البيولوجية دون تلامس جسدي أو التعرض للإشعاع.

يشتمل على وحدة معالجة إشارات الصور (ISP) مدمجة وخوارزميات صور خاصة لإخراج صور حرارية جاهزة للاستخدام وبيانات مصفوفة درجة الحرارة مباشرة، ومغلفة في هيكل حماية مغلق بالكامل لضمان أداء مستقر في الميدان. يتميز بمنفذ Type-C موحد للطاقة والاتصال والتحكم، بالإضافة إلى دعم حزم تطوير البرمجيات (SDK) لنظامي Android و Linux، مما يبسط التطوير المدمج لحالات الاستخدام مثل الفحص الطبي، والفحص المبكر للأمراض، ومراقبة درجة حرارة الماشية.

الميزات الرئيسية
قياس درجة الحرارة عالي الدقة
  • مصمم خصيصًا لقياس درجة حرارة الجسم البيولوجية بدون تلامس
  • دقة ±0.5 درجة مئوية
تصميم كامل، أداء موثوق
  • توفر لوحة معالجة إشارات الصور (ISP) وخوارزميات الصور الذكية صورًا حرارية واضحة وبيانات مصفوفة درجة الحرارة مباشرة، مما يوفر توافقًا واسعًا
  • مغلق بالكامل مع مكونات هيكلية واقية لتعزيز المتانة والموثوقية
سهولة التكامل، تطوير بسيط
  • واجهة Type-C قياسية لإمداد الطاقة ونقل البيانات والتحكم
  • يوفر حزم تطوير البرمجيات (SDK) لنظامي Android/Linux، مما يبسط تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة
مواصفات المنتج
الموديل: iHA212W
مؤشرات كاشف الأشعة تحت الحمراء
مادة حساسةVOx
الدقة256 × 192
حجم البكسل12 ميكرومتر
الاستجابة الطيفية8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي≤50mK
معالجة الصور
معدل إطارات رقمي25 هرتز
وقت البدء≤6 ثوانٍ
فيديو رقميRAW/YUV/TMP
خوارزمية الصورNUC/3DNR/DNS/DRC/EE
عرض الصورطبي/لون زائف
برنامج الكمبيوتر
برنامج الكمبيوتر/الجوالالتحكم في الوحدة وعرض الفيديو
قياس درجة الحرارة
درجة حرارة التشغيل10 درجة مئوية ~ +50 درجة مئوية
نطاق قياس درجة الحرارة32 درجة مئوية ~ +42 درجة مئوية
دقة قياس درجة الحرارة≤±0.5 درجة مئوية (بعد الإحماء لمدة دقيقتين، درجة حرارة محيطة 23±3 درجة مئوية، هدف 32-42 درجة مئوية)
مسافة القياس0.5 متر - 2.5 متر؛ يدعم قياس درجة الحرارة متعدد المسافات عبر حزمة تطوير البرمجيات (SDK)
حزمة تطوير البرمجيات (SDK)يدعم حزم تطوير البرمجيات (SDK) لنظامي Windows/Android/Linux، ويحقق تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس درجة الحرارة الشامل للمصفوفة، والتصوير الحراري، وتعيين نافذة درجة الحرارة، والتكامل المتعدد
كهربائي
واجهة خارجية قياسيةUSB (TYPE-C)
واجهة الاتصالUSB
واجهة الفيديو الرقميUSB2.0
جهد الإمداد5 فولت ±0.5
استهلاك الطاقة النموذجي0.3 واط
عدسة بصرية
البعد البؤري3.2 ملم
نوع العدسةثابتة التركيز غير حرارية
F/#1
مجال الرؤية (أفقي × رأسي)56 درجة × 42 درجة
التكيف البيئي
درجة حرارة التشغيل-10 درجة مئوية ~ +50 درجة مئوية
درجة حرارة التخزين-45 درجة مئوية ~ +85 درجة مئوية
الرطوبة5% ~ 95%، بدون تكثف
الاهتزاز5.35 جرام (RMS)، اهتزاز عشوائي، 3 محاور
الصدمةموجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة، 3 محاور، 6 اتجاهات
التفريغ الكهروستاتيكي (ESD)6 كيلو فولت تفريغ بالملامسة؛ 8 كيلو فولت تفريغ هوائي
الشهادات
شهادة بيئيةROHS2.0/REACH
التطبيقات الصناعية

مجموعات المستخدمين المستهدفة هي:

  • التشخيص الطبي
  • فحص الأمراض
  • تربية الحيوانات
  • الرعاية الطبية المنزلية
حول SensorMicro

تأسست SensorMicro على اعتقاد بسيط ولكنه قوي: يجب أن تخدم الابتكارات الاحتياجات الحقيقية.

توجد SensorMicro لتمكين الأشخاص والأنظمة من الرؤية أبعد من السطح - إلى الأنماط والمشاكل والإمكانيات الكامنة تحتها.

من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما يهم أكثر، والتنقل في التعقيد بوضوح.

الالتزام بإصرارنا على أن نكون صانعين لأنفسنا وأن نضع العميل أولاً أصبح وصفة مؤكدة لزخم SensorMicro. مع امتداد أعمالنا إلى معظم أنحاء العالم، تقدمنا في جميع الجبهات - من الأمن، ومكافحة الحرائق، والفحص الصناعي، والرعاية الطبية، ورؤية الآلات، إلى المراقبة البيئية والجوانب الرئيسية لتحقيق الحياد الكربوني - مما يساعد الشركاء على إطلاق العنان للإمكانات الكاملة للاستشعار بالأشعة تحت الحمراء الذكي، وربط نقاط الحياة.

نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع من الأشخاص الملتزمين ببناء مستقبل مستدام وأخلاقي وإنساني. كل بكسل من الابتكار الذي ننشئه هو وعد - وعد بالحماية، والتمكين، والخدمة.

أسئلة متكررة
1. ما هو الفرق بين الصورة الحرارية والصورة المرئية فيما يتعلق بالعدسة؟

الفرق الرئيسي في العدسة هو أن عدسات التصوير الحراري يجب أن تكون مصنوعة من مواد خاصة. السبب الرئيسي هو أن إشعاع الحرارة بالأشعة تحت الحمراء لا يمكن أن يمر عبر الزجاج (السيليكون)، لذلك تُستخدم عدسات خاصة مصنوعة من الجرمانيوم والكروم ومواد معدنية أخرى. هذا أيضًا يجعل سعر عدسات التصوير الحراري أعلى قليلاً من سعر العدسات البصرية، مما يزيد أيضًا من سعر الجهاز بأكمله.

2. ما هو الفرق بين الصورة الحرارية والصورة المرئية فيما يتعلق بمبدأ التصوير؟

مبادئ التصوير الخاصة بهما متشابهة بشكل أساسي. تقوم أجهزة التصوير بتصوير الموجات الضوئية ضمن نطاق طول موجي معين. في الطبيعة، يتراوح نطاق الطول الموجي للضوء المرئي من 0.39 ميكرومتر إلى 0.78 ميكرومتر، بينما يتراوح نطاق الطول الموجي لإشعاع الحرارة بالأشعة تحت الحمراء من 0.75 ميكرومتر إلى 1000 ميكرومتر. طالما أن درجة حرارة الهدف أعلى من الصفر المطلق (-273 درجة مئوية)، فسيكون هناك إشعاع بالأشعة تحت الحمراء.
