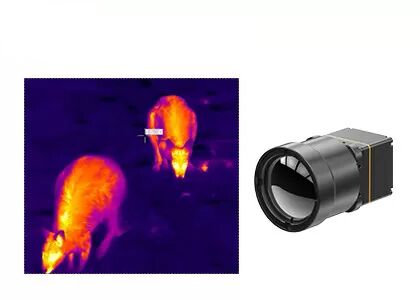

الموجة الطويلة 640x512 12 ميكرون للكاميرا الحرارية غير المبردة الأساسية لمراقبة الحياة البرية

الموجة الطويلة 640x512 12 ميكرون للكاميرا الحرارية غير المبردة الأساسية لمراقبة الحياة البرية

الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD ＜ 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.

مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.

تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.

تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.

- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط


يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ


1. الاختلافات في البعد البؤري

كلما كان الطول البؤري أصغر ، كلما اتسع نطاق معين المنظر ، وكلما كان مجال رؤية الصورة الملتقطة أوسع.لذلك يمكن التقاط المزيد من المشاهد ، لكن المشهد صغير جدًا في الصورة.

كلما كان الطول البؤري أكبر ، كلما كان نطاق عدسة الكاميرا أضيق ، وصغر مجال رؤية الصورة الملتقطة.لذلك يمكن التقاط عدد أقل من المشاهد ، لكن نسبة المشهد في الصورة كبيرة جدًا.

توفر وحدات الكاميرا التي تعمل بالأشعة تحت الحمراء التي طورها فريق GSTiR مجموعة متنوعة من أنواع العدسات ، مثل عدسة التركيز الثابت وعدسة التكبير والعدسة الآلية وما إلى ذلك.

2. كيف تختار الوحدة الحرارية المناسبة لتطبيقك؟

عند اختيار وحدة تصوير حراري مناسبة لمنتجاتك ، فإنك تحتاج إلى مراعاة العديد من الجوانب ، مثل الدقة ، ومعدل الإطار ، ومجال الرؤية ، والمدى ، والنطاق الطيفي وما إلى ذلك. لذلك ، فإن اختيار وحدة التصوير الحراري المناسبة هو المفتاح لضمان ارتفاع جودة الصور ونتائج دقيقة.من بين هذه الجوانب ، يعد القرار أحد أهم العوامل.
