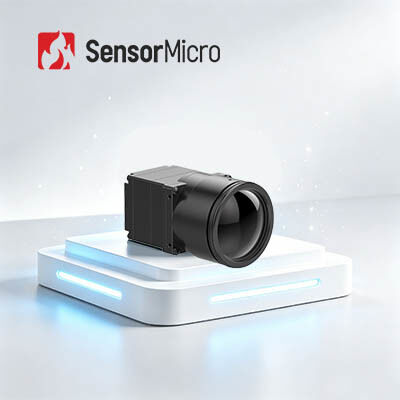

1280×1024 دقة 12μm بكسل الطول الكاميرا تحت الحمراء الأساسية مع USB3.0 لوحة التوسيع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024 | استهلاك الطاقة | 1.0 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| لوحة التمديد | USB3.0 | معدل الإطار | 30 هرتز |
| إبراز | عدسة 25 مم تعمل بالأشعة تحت الحمراء,قلب كاميرا الأشعة تحت الحمراء 12uM,قلب حراري LWIR لمراقبة الحياة البرية |
||
منتوج وصف
كاميرا أساسية تعمل بالأشعة تحت الحمراء مقاس 1280×1024 مقاس 12 ميكرومتر مع عدسة مقاس 35/50/100 مم
نظرة عامة على المنتج
تم تصميم قلب كاميرا الأشعة تحت الحمراء COIN1212، المصمم لبيئات التشغيل الصناعية والمستمرة الصارمة، بكاشف قوي للأشعة تحت الحمراء على مستوى الرقاقة 1280 × 1024 12 ميكرومتر ودوائر معالجة إشارات مستقرة للغاية. تضمن خوارزميات التصوير الاحترافية المحسنة إخراج صورة حرارية متسقة وواضحة في ظروف العمل المعقدة، بينما يضمن الكشف السريع والدقيق عن النقاط الساخنة مراقبة السلامة التشغيلية. بفضل توافق الواجهة متعددة الاستخدامات والقدرة الكاملة على التكيف مع العدسات البصرية، توفر الوحدة المتكاملة للغاية تشغيلًا مستقرًا على المدى الطويل، وتعمل كمكون أساسي يمكن الاعتماد عليه لفحص التصنيع الصناعي ومراقبة تشغيل البنية التحتية الرئيسية وأنظمة الإدراك الصناعي الذكية.
الميزات الرئيسية
تصوير عالي الوضوح، كشف دقيق
- دقة تبلغ 1280×1024/12μm ميجابكسل تتيح مجال رؤية واسعًا وتصويرًا عالي الدقة طويل المدى
- يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة من مسافة قريبة
كاملة المواصفات وفعالة من حيث التكلفة
- تم تصميمه باستخدام كاشف الأشعة تحت الحمراء الرائد في الصناعة على مستوى الرقاقة كبير الحجم
- متكامل مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة والجودة البصرية
التكامل السريع، والتنمية المتسارعة
- يدعم واجهات إخراج الصور المتعددة بما في ذلك DVP وBT.1120
- يقوم بإخراج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة1212 |
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 1280×1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | / |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0 |
| واجهة الاتصالات | تي تي ال-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 14 مم / 19 مم / 25 مم: 25.4 مم × 25.4 مم × 19.3 مم 35 مم / 50 مم / 100 م: 35.4 مم × 35.4 مم × 17.8 مم |
| الوزن الأساسي العاري (جم) | 14 ملم/19 ملم/25 ملم: 19.7±1 جرام 35 ملم/50 ملم/100 متر: 32.5±1 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 14 مم / 19 مم / 25 مم / 35 مم / 50 مم / 100 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN1212 في مجال مراقبة البنية التحتية الرئيسية والتصنيع المتطور والتفتيش الصناعي والبحث العلمي وما إلى ذلك.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
1. لماذا تعمل أجهزة التصوير الحراري بالأشعة تحت الحمراء بشكل أفضل في الليل؟
عادةً ما يكون أداء الكاميرات الحرارية التي تعمل بالأشعة تحت الحمراء أفضل في الليل، ولكن هذا لا يعتمد على سطوع البيئة المحيطة وظلامها. ونظرًا لأن درجة الحرارة المحيطة في الليل أقل بكثير منها أثناء النهار، يمكن لأجهزة استشعار التصوير الحراري عرض المناطق الدافئة بتباين عالٍ.
2. معدل إطار التصوير الحراري
يمثل معدل إطارات التصوير الحراري بالأشعة تحت الحمراء كثافة وقت التصوير الفوتوغرافي لفيديو التصوير الحراري، والتي يمكن استخدامها للإشارة إلى سرعة التصوير الفوتوغرافي بجهاز التصوير الحراري. إن مفهوم معدل الإطارات في التصوير الحراري بالأشعة تحت الحمراء هو عدد الصور التي يمكن إخراجها لكل وحدة زمنية في عملية الفيديو. عدد الصور الناتجة يمثل فقط كثافة وقت الإخراج. على سبيل المثال، يمثل 30 هرتز إخراج 30 صورة في الثانية ويمثل 60 هرتز إخراج 60 صورة في الثانية. على الرغم من اختلاف العدد الإجمالي للصور الناتجة في ثانية واحدة، إلا أن هذا لا يعني أن الأجسام المتحركة (مثل السيارات قيد التقدم) التي لا يمكن التقاطها عند 30 هرتز، يمكن التقاطها عند 60 هرتز.
