جوهر الكاميرا الحرارية غير المبردة LWIR مع دقة 1280x1024 و 12μm Pixel Pitch للتصوير عالي الوضوح
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| استهلاك الطاقة | 1.0 واط | معدل الإطار | 30 هرتز |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | LWIR Uncooled Thermal Module 12uM,للرؤية الليلية LWIR Camera Core,640x512 Clear Thermal Camera Core |
||
منتوج وصف

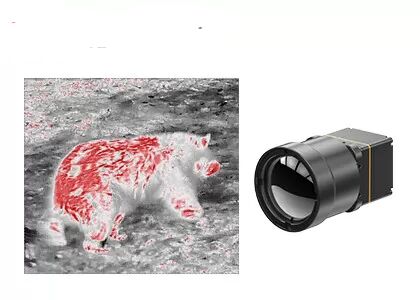

محور الكاميرا الحرارية غير المبردة LWIR 1280x1024 12μm للرؤية الليلية الشخصية
لمحة عامة عن المنتج
جوهر كاميرا الأشعة تحت الحمراء COIN1212 هو حل التصوير الحراري الراقي المصمم خصيصًا لسيناريوهات صناعية رئيسية متعددة.يسمح نظام الكشف على مستوى الوافر 1280 × 1024 عالي الوضوح بتشغيل مراقبة واسعة المدى لمسافات طويلة وكشف دقيق لمسافات قصيرة، مما يتماشى تماما مع متطلبات الدقة لمراقبة الجودة الصناعية والتحقيق في سلامة البنية التحتية.
مجهزة ببروتوكولات الاتصال الكاملة وأوضاع إخراج الفيديو، يمكن دمجها بسرعة في أنظمة النقل الذكية والمعدات التجريبية للبحوث العلمية،توفير مستقردعم التصوير الحراري الكفؤ والدقيق للغاية لمختلف تطبيقات السيناريوهات المتطورة.
الخصائص الرئيسية
- تصوير عالي الوضوح، الكشف الدقيق:توفر دقة 1280 × 1024 / 12μm ميغابيكسل تصويرًا عالي الجودة في مجال عرض واسع ومدى طويل. يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة عن قرب.
- كامل الميزات وفعالة من حيث التكلفة:تم بناؤه مع كاشف الأشعة تحت الحمراء ذو الشكل الكبير المتقدم في الصناعة متكاملة مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة وجودة البصر
- الاندماج السريع، التنمية المتسارعة:يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120يخرج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي.
مواصفات المنتج
| النموذج | العملة 1212 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم × 25.4 ملم × 19.3 ملم 35 ملم / 50 ملم / 100 ملم: 35.4 ملم × 35.4 ملم × 17.8 ملم |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 100 ملم |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN1212 في مجال مراقبة البنية التحتية الرئيسية والتصنيع الراقي والتفتيش الصناعي والبحوث العلمية وغيرها.
حولنا
مع التركيز على تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء، متخصصة SensorMicro في توفير مجموعة شاملة من المنتجات الأساسية، بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء عالية الأداء المبردة وغير المبردة،وحدات حراريةهذه المنتجات بمثابة "العيون" من الإدراك الحراري، وتمكين مجموعة واسعة من الصناعات مع حلول الأشعة تحت الحمراء موثوقة وفعالة.
الأسئلة الشائعة
1واجهة وحدة الحرارة تحت الحمراء * HDMI
HDMI هي اختصار لمواجهة الوسائط المتعددة عالية الوضوح. يتم استخدامها لتحل محل واجهة نقل الإشارات التناظرية القديمة ، مثل RCA.HDMI هي أكثر واجهة الصوت والفيديو الرقمية استخدامًا في مجال التصوير الحراري الأشعة تحت الحمراء الإلكترونيات الاستهلاكية، ويستخدم أيضا على نطاق واسع من قبل مختلف منتجات وحدة الكاميرا تحت الحمراء.
هناك العديد من إصدارات واجهة HDMI:
- واجهة HDMI القياسية:وهي واجهة HDMI من النوع A ، بعرض 14 مم ، وتستخدم للفيديو عالي الجودة ، وأجهزة الكمبيوتر المكتبية ، والمشروعات وغيرها من المعدات
- واجهة HDMI المصغرة:وهي واجهة HDMI من النوع C ، بعرض 10.5mm وتستخدم لأجهزة MP4 وأجهزة الكمبيوتر اللوحية والكاميرات والأجهزة الأخرى
- واجهة ميكرو HDMIوهي واجهة HDMI من النوع D ، بعرض 6mm ، وتستخدم للهواتف الذكية والأجهزة اللوحية وغيرها من الأجهزة.
في الوقت الحاضر ، تستخدم وحدة الحرارة تحت الحمراء التي طورتها SensorMicro واجهة HDMI القياسية.
