وحدة LWIR الحرارية بدقة 640x512 لكاشف الأشعة تحت الحمراء غير المبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | TWIN612 / R. |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | وحدة حرارية بدقة 640 × 512,وحدة LWIR للكشف عن الأشعة تحت الحمراء المبردة,وحدة كاشف الأشعة تحت الحمراء المبردة ADAS |
||
منتوج وصف

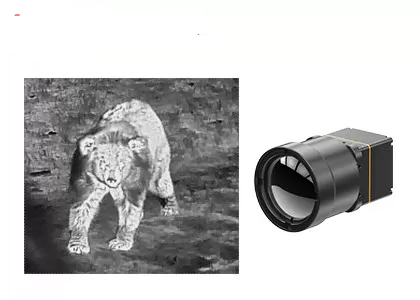

وحدة LWIR الحرارية مع كاشف الأشعة تحت الحمراء غير المبردة بدقة 640x512
وصف المنتج
وحدة TWIN612 الحرارية هي منتج جديد تم تطويره من قبل SensorMicro. إنها تتضمن كاشف الأشعة تحت الحمراء غير المبرد من حزمة السيراميكية 640 × 512 / 12μm. مع NETD نموذجي < 40mk ،ويمكن أن توفر وحدة الحرارة TWIN612 أكثر وضوحاصورة أكثر وضوحاً وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 °C ~ 150 °C / 0 ~ 550 °C ، ودقة ± 2 °C أو ± 2٪ ومعدل الإطار يصل إلى 30 هرتز ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق للحرارة.
تتمتع الوحدة الحرارية TWIN612 بمزايا التصميم المدمج، والبنية الخفيفة الوزن واستهلاك الطاقة منخفض إلى 0.8w. مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة،يقدم وحدة الحرارة TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
عملية التغليف السيراميكية مشابهة للتغليف المعدني، وهو تكنولوجيا التغليف الناضجة للكشف عن الأشعة تحت الحمراء.سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبيروبالتالي، يمكن تطبيق وحدة الحرارة TWIN612 في الصناعات التي لديها متطلبات صارمة على الحجم والوزن واستهلاك الطاقة.
الخصائص الرئيسية
- الحجم الصغير: 25.4mm × 25.4mm × 35mm
- وزن خفيف: 25 غرام
- NETD النموذجي < 40mk
- صور حرارية واضحة وواضحة
- استهلاك الطاقة النموذجي أقل من 0.8 واط
مواصفات المنتج
| النموذج | TWIN612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | <40mK |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | YUV/BT.656/LVDS/USB2.0 |
| عرض الصورة | 11 في المجموع (الحديد الأبيض الساخن / الحمم / القوس الحديدي / الماء / الحديد الساخن / الطب / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
| خوارزمية الصورة | NUC/3D/2D/DRC/EE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50pin_HRS |
| واجهة الاتصال | RS232/USB20 |
| فولتاج التغذية | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق قياس الحرارة | -20°C~150°C، 0°C~550°C |
| دقة قياس الحرارة | أعلى من ±2 درجة مئوية أو ±2% |
| SDK | ويندوز/لينكس؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 25.4×25.4×35 (بدون عدسة) |
| الوزن | 25 غرام (بدون عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| الاهتزاز | 5.35جرام، 3 محور |
| الصدمة | نصف موجة السينوس، 40g / 11ms، 3 محور، 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | الدرجة الثابتة: 13 ملم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري ومراقبة الأمن والحمولة المفيدة للطائرات بدون طيار والروبوتات والأجهزة الذكية وADAS وإطفاء الحرائق والإنقاذ
فوائدنا
الأسئلة الشائعة
1تطبيق جهاز كشف الأشعة تحت الحمراء المبردة بالألوان المزدوجة LWIR، MWIR/LWIR
في تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء ، أجهزة الكشف الحراري ذات الموجات الطويلة لديها اختراق قوي من خلال الغلاف الجوي المتربة ، ولا تتعرض لتأثيرات اللمعان الشمسي وانعكاسات الضوء.يمكن الحصول على جودة صورة ممتازة في مختلف البيئات المعقدة، مثل قيادة المركبات في الغلاف الجوي المتربة، والسفن تبحر على الماء مع الضوء العاكس والطائرات تحلق من خلال السحابة.
كاشف الأشعة تحت الحمراء المبرد باللونين يجمع بين مزايا الكشف عن الموجات المتوسطة والموجات الطويلة في مجموعة واحدة من كاشف الأشعة تحت الحمراء المبرد،والتي يمكن أن تؤدي في وقت واحد تصوير عالي الأداء في نطاقات الموجات المزدوجةويمكن استخدامه للكشف عن الخلفيات المعقدة ومراقبة الأهداف التي تتحرك بسرعة عالية.
