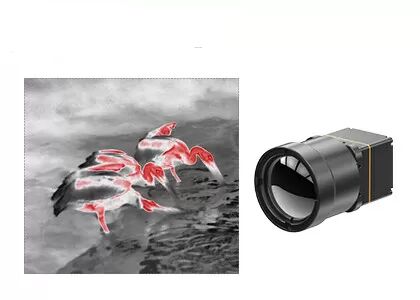

640x512 12μM كاشفات الأشعة تحت الحمراء LWIR Camera Core للفحص الطبي
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | TWIN612 / R. |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | كاشفات 12uM LWIR Camera Core,الفحص الطبي LWIR Camera Core,وحدة حرارية للكشف عن الأشعة تحت الحمراء 640x512 |
||
منتوج وصف
وحدة تصوير حراري LWIR مع كاشفات الأشعة تحت الحمراء 640x512 12μM للاستخدام الخارجي
وصف المنتج
وحدة TWIN612 الحرارية هي منتج جديد تم تطويره بواسطة SensorMicro. وهي تدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640×512/12µm. مع NETD نموذجي＜40mk، يمكن لوحدة TWIN612 الحرارية أن تقدم صورة أوضح وأكثر حدة وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20℃~150℃/0~550℃، ودقة ±2℃ أو ±2% ومعدل إطارات يصل إلى 30 هرتز، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المدمج، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط. مع خوارزميات الصور المحسنة ووظيفة قياس درجة الحرارة، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
عملية التغليف بالسيراميك مشابهة للتغليف المعدني، وهي تقنية تغليف كاشف الأشعة تحت الحمراء ناضجة. بالمقارنة مع التغليف المعدني، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير. وبالتالي، يمكن تطبيق الوحدة الحرارية TWIN612 على الصناعات التي لديها متطلبات صارمة بشأن الحجم والوزن واستهلاك الطاقة.
الميزات الرئيسية
- حجم صغير: 25.4 مم×25.4 مم×35 مم
- وزن خفيف: 25 جرام
- NETD نموذجي<40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي منخفض يصل إلى 0.8 واط
مواصفات المنتج
| الموديل | TWIN612/R |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640×512 |
| حجم البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD نموذجي | ＜40mK |
| معالجة الصور | |
| معدل الإطارات | 25 هرتز/30 هرتز |
| وقت التشغيل | 6 ثواني |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | YUV/BT.656/LVDS/USB2.0 |
| عرض الصورة | 11 إجمالاً (أبيض ساخن/حمم بركانية/قوس قزح حديدي/أزرق/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/أحمر ساخن/أسود ساخن) |
| خوارزمية الصورة | NUC/3D/2D/DRC/EE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50pin_HRS |
| واجهة الاتصال | RS232/USB2.0 |
| جهد الإمداد | 4~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10℃~50℃ |
| نطاق قياس درجة الحرارة | -20℃~150℃، 0℃~550℃ |
| دقة قياس درجة الحرارة | أكبر من ±2℃ أو ±2% |
| SDK | Windows/Linux؛ تحقيق تحليل وتحويل دفق الفيديو من الرمادي إلى درجة الحرارة |
| الخصائص الفيزيائية | |
| الأبعاد (مم) | 25.4×25.4×35 (بدون عدسة) |
| الوزن | 25 جرام (بدون عدسة) |
| القدرة على التكيف مع البيئة | |
| درجة حرارة التشغيل | -40℃～+70℃ |
| درجة حرارة التخزين | -45℃～+85℃ |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| البصريات | |
| عدسة اختيارية | ثابتة حرارياً: 13 مم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري، ومراقبة الأمن، وحمولات الطائرات بدون طيار، والروبوتات، والأجهزة الذكية، وADAS، ومكافحة الحرائق والإنقاذ
مزايا الشركة
الأسئلة الشائعة
1. تطبيق واسع لوحدة التصوير الحراري بالأشعة تحت الحمراء
تستخدم الوحدات الحرارية بالأشعة تحت الحمراء على نطاق واسع في قياس درجة الحرارة الصناعية، والفحص الطبي، والبناء وغيرها من المجالات.
في المجال الصناعي، يمكن استخدام الوحدات الحرارية للتصوير للكشف عن الأعطال ومراقبة درجة حرارة المعدات الميكانيكية، مما يمكن أن يحسن كفاءة الإنتاج ويقلل من تكاليف الإنتاج.
في المجال الطبي، يمكن استخدام وحدات كاميرات الأشعة تحت الحمراء لتشخيص سرطان الثدي، وقياس درجة حرارة سطح الجسم، وما إلى ذلك، مما يمكن أن يحسن المستوى الطبي ويوفر المزيد من المعلومات التشخيصية للعاملين الطبيين.
في مجال البناء، يمكن استخدام الوحدات الحرارية للتصوير بالأشعة تحت الحمراء للكشف عن فقدان الطاقة في المباني، وتحسين كفاءة استخدام الطاقة، وتقليل استهلاك الطاقة.
وتستخدم المزيد من سيناريوهات التطبيقات على نطاق واسع، مثل مراقبة الأمن، وحمولات الطائرات بدون طيار، والرؤية الليلية الشخصية، والتصوير الحراري، إلخ.
