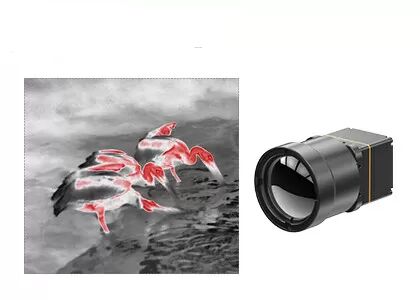

الكاميرا الحرارية الخارجية LWIR Core 640x512 25.4mm × 25.4mm × 35mm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
| تسليط الضوء | الكاميرا الحرارية الأساسية 25.4 مم × 25.4 مم × 35 مم,نواة الكاميرا الخارجية LWIR,كاشف الكاميرا الحرارية 640x512 |
||
منتوج وصف
وحدة التصوير الحراري LWIR غير المبردة 640 × 512 12 ميكرومتر مع عدسة 25 مم للأماكن الخارجية
وصف المنتج
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD ＜ 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
الخصائص الرئيسية
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
مواصفات المنتج
| نموذج | TWIN612 / R. |
| أداء كاشف الأشعة تحت الحمراء | |
| دقة | 640 × 512 |
| حجم بكسل | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD النموذجي | ＜ 40 مليون كلفن |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز / 30 هرتز |
| وقت بدء التشغيل | 6 s |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
| عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
| خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
| الخصائص الكهربائية | |
| الواجهة الخارجية القياسية | 50pin_HRS |
| واجهة الاتصالات | RS232 / USB2.0 |
| مصدر التيار | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8 واط |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
| نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
| دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
| SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
| وزن | 25 جرام (بدون عدسة) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -45 ℃ ～ + 85 ℃ |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | 5.35 غرام ، 3 محاور |
| صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | ثابت أثيرمال: 13 ملم |
تطبيقات صناعية
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
إيجابياتنا
أسئلة وأجوبة
1. التصوير الحراري لرصد الحيوانات
نظرًا لأن تغير المناخ وتدمير الموائل أصبحا مخاوف عامة بشكل متزايد ، فمن المهم تثقيف الجمهور حول أهمية الحفاظ على الحياة البرية ودور التفاعل البشري في هذه الموائل.
ومع ذلك ، هناك بعض الصعوبات في مراقبة الحيوانات بسبب بعض العوامل.على سبيل المثال ، تكون حيوانات معينة أكثر نشاطًا في الليل ، مع وجود إضاءة غير كافية أو مختبئة في أعماق الغابة ، يصعب العثور عليها ؛بعض الحيوانات شديدة العدوانية أو مليئة بالخطر وليست مناسبة للمراقبة عن كثب.
تتمتع تقنية التصوير الحراري بالقدرة على ترجمة الحرارة بشكل فعال - أي الطاقة الحرارية - إلى ضوء مرئي لتحليل البيئة المحيطة.بمساعدة صور الأشعة تحت الحمراء ، يمكن تتبع الحيوانات حتى في ظروف الرؤية السيئة والظلام التام.
