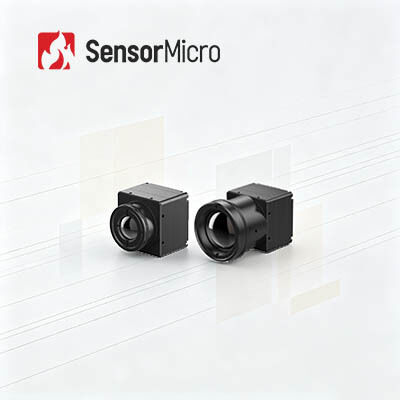

وحدة التصوير الحراري غير المبردة LWIR بدقة 384 × 288 ومسافة بكسل 17 ميكرومتر وعدسة 25 مم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417G3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384x288 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 17 ميكرومتر |
| NETD | ≥30mK/F1.0/25 درجة مئوية | معدل الإطار | 25/30/50 هرتز |
| إبراز | وحدة كاميرا حرارية 12 ميكرومتر,وحدة كاميرا حرارية LWIR بدقة 640x512,نواة كاميرا LWIR مدمجة |
||
منتوج وصف
LWIR غير مبردة 384x288 17μm وحدة التصوير الحراري مع عدسة 25mm
لمحة عامة عن المنتج
مجهزة بمستكشف الأشعة تحت الحمراء 384 × 288 17μm على مستوى الوافر ، يحتوي جوهر الكاميرا الحرارية COIN417G3 على حساسية حرارية فائقة عالية NETD≤30mK وخوارزميات تصوير محسّنة.مع مخرج صورة متعدد الصيغ وتصميم استهلاك طاقة منخفض، هذا الكاميرا تحت الحمراء يدعم جوهر مرنة العدسة مطابقة وسهلة التكامل الثانوي.أنظمة الرؤية الآلية الصناعية ونظم ADAS الطرفية للسيارات.
الخصائص الرئيسية
- وظائف شاملة، تصميم فعال من حيث التكلفة- تم تطويرها باستخدام كاشف تغليف عالي التكلفة على مستوى الوافر مع خوارزميات معالجة الصور المتقدمة المتكاملة لتحسين جودة الصورة
- أداء ممتاز، صور متفوقة- حساسية عالية مع NETD≤30mK نموذجية وخوارزميات الصورة الجيل التالي التي توفر صور حرارية أكثر وضوحا ووضوحا
- تمديد مرن، اندماج سريع- خيارات عدسة بصرية متعددة متاحة لتناسب سيناريوهات التطبيقات المتنوعة مع دعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656 وإخراج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي
مواصفات المنتج
| النموذج | COIN417G3 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 384 × 288 |
| حجم البيكسل | 17μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50Pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 25.4ملم × 25.4ملم × 16.5ملم |
| وزن النواة العارية ((g) | 16.6±1 |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | اهتزاز عشوائي، 5.35grms، 3 محور |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN417G3 في مجال الرؤية الصناعية ، ومراقبة الأمن ، وإطفاء الحرائق والإنقاذ ، والخارج ، ورؤية الآلة ، ADAS وغيرها.
مزايا المنتج
- محفظة منتجات متنوعة- مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف عن الأشعة تحت الحمراء، وبرامج الكاميرا والوحدات لتلبية متطلبات التكامل المختلفة
- مجموعة متنوعة من المنتجات- توفر مجموعات من دقة المصفوفات المتعددة وحجم البكسلات ومجموعات الموجات وخيارات العدسات مرونة أكبر لتطبيقات متنوعة
- أداء ممتاز- صور واضحة ، حجم صغير ، استهلاك طاقة منخفض ، حساسية عالية ، وموثوقية قوية مصممة للقيام في مجموعة واسعة من التحديات البيئية
- التكامل السهل- خيارات واجهة متعددة تجعل التكامل بسيطا وتمكن التنمية السريعة عبر مجالات تطبيق متعددة
الأسئلة الشائعة
هل يمكن للكاميرات الحرارية أن تكتشف من خلال الزجاج؟
قد يفاجئك معرفة أن أجهزة التصوير الحراري غالباً ما تفشل في الكشف عن خلال الزجاج.
من وجهة نظر الفيزياء، من الصعب تفسير الأسباب التقنية لهذه المشكلة، ولكن مبدأها بسيط جدا.لكن الزجاج يعمل كمرآة لأطوال الموجات تحت الحمراء (وهذا هو السبب في أن عدسات الكاميرات التصويرية الحرارية غالبا ما تكون مصنوعة من الجيرمانيوم أو السيلينيد الزنك بدلا من الزجاج).
إذا قمت بتوجيه كاميرا التصوير الحراري إلى نافذة، الشاشة لن تظهر الصورة على الجانب الآخر بوضوح،ومن المحتمل أن يكون انعكاساً ضبابياً للعدسة التي تمسك بها.
لكن هذا ليس مطلقاً، بعض ترددات الأشعة تحت الحمراء يمكن أن تمر عبر الزجاج،الزجاج الأمامي للسيارات يميل إلى تقديم نتائج أفضل من الزجاج المنزلي العادي.
