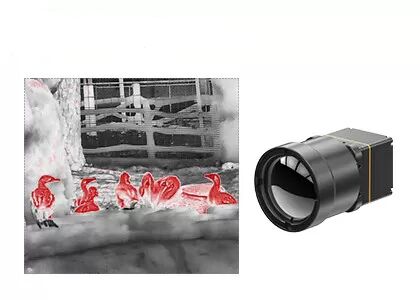

3 محور الكاميرا الحرارية LWIR الأساسية مع نطاق طيفي 8 ~ 14 ميكرومتر للروبوتات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | 3 محاور للكاميرا الحرارية الأساسية,وحدة حرارية النطاق الطيفي 14uM,روبوتات Lwir Camera Core |
وحدة التصوير الحراري LWIR غير المبردة 640 × 512 12 ميكرومتر مع عدسة 25 مم للأماكن الخارجية
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD < 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
نموذج | TWIN612 / R. |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 40 مليون كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 6 s |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232 / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -45 ℃ ~ + 85 ℃ |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
بصريات | |
عدسة اختيارية | ثابت أثيرمال: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
1. نطاق DRI
إنها وسيلة لقياس المسافة التي يمكن أن ينتج عنها كاشف الأشعة تحت الحمراء صورة لهدف معين ويمكن تقسيمها إلى نطاق كشف ونطاق التعرف ونطاق تحديد.
D (الكشف): القدرة على تمييز كائن من الخلفية
R (التعرف): القدرة على تصنيف فئة الكائن (حيوان ، إنسان ، مركبة ، قارب ...)
أنا (تحديد الهوية): القدرة على وصف الشيء بالتفصيل (رجل بقبعة ، غزال ، جيب ...)
وفقًا لمعايير جونسون ، عندما يكون احتمال تفاصيل الهدف المرئية على مسافة DRI 50٪ ، يكون الحد الأدنى لأزواج خط الرقم للهدف 1: 3: 6 (أو 1: 4: 8) ، والحد الأدنى المقابل لعدد البكسل هي 2: 6: 12 (أو 2: 8: 16).
بافتراض أن القطر المستهدف هو H ، والبعد البؤري هو f ، وحجم البكسل هو d ، وعدد أزواج الخطوط هو n ، ثم مسافة العرض L = H × f / (2n × d)
