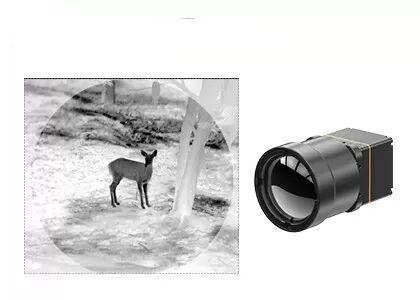

تصوير حراري واضح LWIR Camera Core مع 640x512 12μM كاشفات الأشعة تحت الحمراء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | TWIN612 / R. |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | أقل من 40 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | كاميرا حرارية LWIR,كاميرا حرارية LWIR بدقة 640x512,كاميرا حرارية بدقة 12 ميكرومتر |
||
منتوج وصف
وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء 640x512 12μM للأماكن الخارجية
وصف المنتج
الوحدة الحرارية TWIN612 هي منتج جديد تم تطويره بواسطة SensorMicro. إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة السيراميك 640×512/12 ميكرومتر. مع NETD<40mk النموذجي، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية/0 ~ 550 درجة مئوية، ودقة تبلغ ±2 درجة مئوية أو ±2% ومعدل إطار يصل إلى 30 هرتز، تضمن الوحدة الحرارية صورة حرارية سلسة وقياسًا دقيقًا لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المدمج، وهيكل الوزن الخفيف واستهلاك الطاقة المنخفض الذي يصل إلى 0.8 واط. مع خوارزميات الصور المحسنة ووظيفة قياس درجة الحرارة، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
تشبه عملية التغليف الخزفية التغليف المعدني، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء. بالمقارنة مع العبوات المعدنية، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير. وبالتالي، يمكن تطبيق الوحدة الحرارية TWIN612 على الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
الميزات الرئيسية
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- وزن خفيف: 25 جرام
- NETD نموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك الطاقة النموذجي منخفض يصل إلى 0.8 واط
مواصفات المنتج
| نموذج | توين612/ر |
| أداء كاشف الأشعة تحت الحمراء | |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| المدى الطيفي | 8 ~ 14 ميكرومتر |
| NETD نموذجي | أقل من 40 مللي كلفن |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | يو في/BT.656/LVDS/USB2.0 |
| عرض الصور | 11 في المجموع (أبيض ساخن / لافا / آيرونبو / أكوا / مكواة ساخنة / طبي / أركتيك / قوس قزح 1 / قوس قزح 2 / أحمر حار / أسود ساخن) |
| خوارزمية الصورة | NUC/3D/2D/DRC/EE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | 50pin_HRS |
| واجهة الاتصالات | RS232/USB2.0 |
| جهد الإمداد | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10 درجة مئوية ~ 50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 0 درجة مئوية ~ 550 درجة مئوية |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية أو ±2% |
| SDK | ويندوز/لينكس؛ تحقيق تحليل دفق الفيديو والتحويل من اللون الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| البعد (مم) | 25.4×25.4×35 (بدون عدسة) |
| وزن | 25 جرام (بدون عدسة) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، 3 محاور |
| صدمة | نصف موجة جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | حراري ثابت: 13 ملم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري، ومراقبة الأمن، والحمولات، والروبوتات، والأجهزة الذكية، وأجهزة مساعدة السائق المتقدمة، ومكافحة الحرائق والإنقاذ
مزايانا
الأسئلة الشائعة
1. مبدأ العمل لتصوير الغاز البصري
تصوير الغاز البصري هو نوع من تكنولوجيا الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
جميع الأجسام في الطبيعة التي تكون درجة حرارتها أعلى من الصفر المطلق (-273.15 درجة مئوية) يمكنها أن تنبعث منها الأشعة تحت الحمراء. تعتمد شدة الأشعة تحت الحمراء على درجة الحرارة المستهدفة. تقوم الكاميرا الحرارية بالأشعة تحت الحمراء بتحويل الأشعة تحت الحمراء غير المرئية إلى صور الأشعة تحت الحمراء المرئية وفقًا لفرق درجة الحرارة أو فرق الإشعاع بين الهدف والخلفية أو بين أجزاء مختلفة من الهدف.
بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة، سيحدث اختلاف في الأشعة تحت الحمراء بين الغاز والخلفية.
كاشف تسرب الغاز بالأشعة تحت الحمراء مع مرشح النطاق الضيق المدمج يستقبل فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز، ويمكنه تحويل الغاز إلى صور الأشعة تحت الحمراء المرئية من خلال اختلاف الإشعاع بين الغاز والخلفية.
يمكن لكاميرا تصوير الغاز الضوئية اكتشاف الغاز بسرعة دون إيقاف خط الإنتاج مؤقتًا عن طريق تحديد فرق الأشعة تحت الحمراء بين الغاز والخلفية وتصور الغاز ما إذا كان هناك تسرب، وتحديد موقع مصدر التسرب بدقة.
