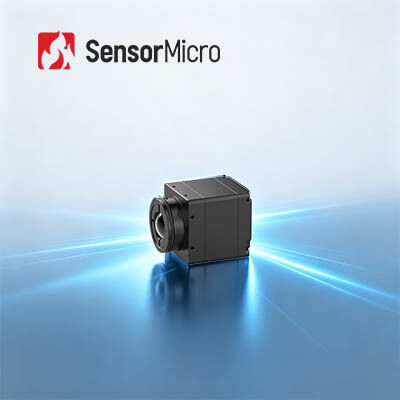

جوهر الكاميرا الحرارية LWIR غير المبردة مع دقة 384 × 288 و 12μm Pixel Pitch لمراقبة الأمن بدون مصراع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| المدى الطيفي | 8 ~ 14 ميكرومتر | دقة | 384x288 |
|---|---|---|---|
| استهلاك الطاقة | 0.8 واط | درجة البكسل | 12 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 50 هرتز |
| إبراز | نواة الكاميرا الحرارية RS232,نواة الكاميرا الحرارية الخارجية LWIR,640x512 Lwir Camera Core |
||
منتوج وصف
جوهر الكاميرا الحرارية LWIR غير المبردة 384x288/12μm لمراقبة الأمن
لمحة عامة عن المنتج
مركز الكاميرا تحت الحمراء iSE412 هو حل التصوير الحراري المصغر عالي الموثوقية على أساس تكنولوجيا الكشف عن التغليف السيراميكي 384 × 288 / 12μm التي تم تطويرها بنفسه.إنتاج تصوير حراري عالي الجودة لمختلف مشاريع تكامل الأنظمة الذكيةتقنية التصوير الاحترافية بدون مصراع تضمن مراقبة مستمرة لمدة 24 ساعة دون انقطاع أو تداخلات ضوضاء من معايرة المصراع.
الخصائص الرئيسية
- تصميم بدون مصراع لمشاهدة أكثر سلاسة:لا يلزم معايرة الشاشة أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على الشاشة. التشغيل الصامت يضمن الاستخدام السريع دون ضوضاء ميكانيكية.
- ميكانيكية وخفيفة الوزن، مرنة لدمجها:أبعاد النظام الإجمالية صغيرة تصل إلى 25.4 × 25.4 × 22.7 مم ، ووزن القلب العاري ≤ 26 ± 1.5 غرام. يسمح التصميم الهيكلي الذي يوفر المساحة بتخطيط النظام والتكامل المرن.
- التكامل السلس الغني بالخصائصيدعم خوارزميات عالية الدقة ، والصورة في الصورة ، وOSD قابلة للتخصيص ، وضع النوم ، والمعايرة بنقرة واحدة ، والتوافق مع مختلف شاشات Micro OLED.متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام.
مواصفات المنتج
| النموذج | iSE412 | |
| أجهزة الكشف عن الأشعة فوق البنفسجية | ||
| مواد حساسة | VOx | |
| القرار | 384 × 288 | |
| حجم البيكسل | 12μm | |
| رد الفعل الطيفي | 8μm ~ 14μm | |
| NETD النموذجي | ≤30mK | |
| معالجة الصور | ||
| البكسلات الفعالة | 384 × 288 | |
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6s | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/RAW | |
| خوارزمية الصورة | NUC/DRC/DNS/DDE/SFFC | |
| بدون مصراع | مدعوم | |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| توجيه الصورة | الأفقي/العمودي/الشمالي | |
| زيادة الرقمية | 1x/2x/4x/8x | |
| سطوع الصورة | أوتوماتيكي / يدوي | |
| تباين الصورة | أوتوماتيكي / يدوي | |
| وضع التعويض | الدليل | |
| الكهرباء | ||
|
واجهة خارجية قياسية
|
50pin: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصال | TTL-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات التوسيع | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| واجهة كهربائية | ||
| فولتاج التغذية | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8W@50Hz@23±3°C | |
| ميكانيكية / عدسة | ||
| حجم القلب العاري ((ملم) | 25.4×25.4×227 | φ36 × 24.3 |
| وزن النواة العارية ((g) | 26±1.5 | 28±1.5 |
| العدسات البصرية |
التركيز الثابت: 4.9/9.1/13/19 ملم
|
التركيز الثابت: 25mm/35mm
|
| مكونات الشاشة | اختياري | |
| اهتزاز | 5.35g، اهتزاز عشوائي، محور 3 | |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات | 1500g@0.4ms |
| مستوى الحماية | IP67 ((العدسة الأمامية) | |
| التكيف مع البيئة | ||
| درجة حرارة العمل | -40°C~+70°C | |
| درجة حرارة التخزين | -45°C~+85°C | |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة | |
| الشهادة | ROHS2.0/REACH | |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iSE412/R في الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية والرؤية الآلية والإلكترونيات الاستهلاكية وغيرها.
فوائدنا
- حساسية عالية وأداء ممتاز مع تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة بما في ذلك أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج كمي لضمان تسليم سريع مع ثلاثة خطوط إنتاج وقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
ما هو الإيزوتيرم تحت الحمراء؟
تلعب العازلات دورًا مهمًا في استخدام كاميرات الأشعة تحت الحمراء وفي تحليل الرسوم الحرارية تحت الحمراء.يمكن للمراقبين أن يلاحظوا بشكل بديهي توزيع نطاق درجة حرارة معينة في الصورة الحرارية تحت الحمراء.
الخط الذي يربط النقاط ذات القيمة الحرارية نفسها على الرسم البياني للمعادلات يسمى المعادلة الحرارية. تظهر المعادلات الحرارية حالات مختلفة، ودرجة الحرارة الممثلة مختلفة أيضًا،والتي تنقسم إلى الحالات التالية:
- إذا كان الإيزوثرم متناثرًا ، فإن فرق درجة الحرارة بين الأماكن المختلفة صغير نسبيًا ؛ إذا كان الإيزوثرم كثيفًا ، فهذا يعني أن درجة الحرارة في الأماكن المختلفة مختلفة جدًا.
- إذا كان الإيزوتيرم مستقيمًا ، فهذا يعني أن هناك عددًا قليلًا من العوامل التي تؤثر على توزيع درجة الحرارة ؛ إذا كان الإيزوتيرم منحنيًا ،هذا يعني أن هناك العديد من العوامل التي تؤثر على توزيع درجة الحرارة.
- الاتجاه من الشرق إلى الغرب يعني أن درجة الحرارة تختلف مع خط العرض، وعامل خط العرض هو العامل الرئيسي؛ إذا كان الإيزوتيرم متوازياً مع خط الساحل،مما يعني أن درجة الحرارة تختلف مع المسافة من البحروالمسافة من البحر هي العامل الرئيسي.
