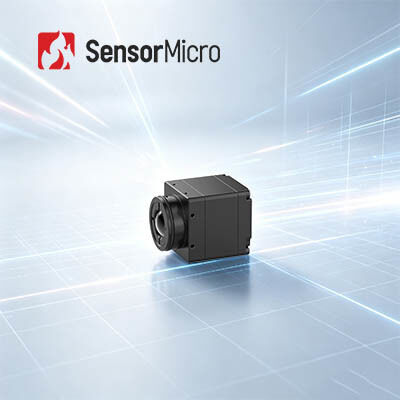

وحدة التصوير الحراري LWIR مع دقة 384 × 288 و 12μm Pixel Pitch للاستخدام في الهواء الطلق عند استهلاك طاقة 0.8W
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384x288 | معدل الإطار | 50 هرتز |
|---|---|---|---|
| استهلاك الطاقة | 0.8 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
| درجة البكسل | 12 ميكرومتر | NETD | ≥30 مللي كلفن |
| إبراز | وحدة التصوير الحراري الشفاف LWIR,وحدة التصوير الحراري NETD 40mk,وحدة حرارية بحجم 12uM بكسل |
||
منتوج وصف
وحدة التصوير الحراري LWIR مع كاشف الأشعة تحت الحمراء 384x288 12μm للأماكن الخارجية
تدمج وحدة الكاميرا الحرارية iSE412 حزمة سيراميك 384×288/12 ميكرومتر كاشف الأشعة تحت الحمراء غير المبردة. التغليف الخزفي عبارة عن تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء والتي تقلل بشكل كبير من حجم ووزن الكاشف المعبأ.
تتميز الوحدة الحرارية iSE412 بتصميم مدمج وهيكل خفيف الوزن واستهلاك منخفض للطاقة يصل إلى 0.8 وات. بفضل خوارزميات الصور المحسنة، فإنه يوفر أداء تصوير حراري سلسًا بشكل استثنائي.
تدعم هذه الوحدة خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابلة للتخصيص، ووضع السكون، والتكبير الإلكتروني، والمعايرة بنقرة واحدة. إنه متوافق مع العدسات المتعددة وواجهات الفيديو وشاشات Micro OLED. بأبعاد مدمجة تبلغ 25.4×25.4×22.7 مم ووزن أساسي ≥26 جم، فإنه يوفر تصويرًا حراريًا مستقرًا في المساحات المحدودة. يتم تطبيقه على نطاق واسع في الرؤية الصناعية، والإنقاذ من الحرائق، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلة، والإلكترونيات الاستهلاكية.
الميزات الرئيسية
- تصميم بدون مصراع لمشاهدة أكثر سلاسة
- لا يلزم إجراء معايرة للغالق أثناء التشغيل، مما يؤدي إلى التخلص من تقطع الصورة الشائع في الأنظمة التقليدية المعتمدة على الغالق
- التشغيل الصامت يضمن الاستخدام الخفي دون ضوضاء ميكانيكية
- مدمجة وخفيفة الوزن ومرنة للتكامل
- إجمالي أبعاد النظام صغير يصل إلى 25.4×25.4×22.7 مم، الوزن الأساسي العاري ≥26±1.5 جم
- يتيح التصميم الهيكلي الموفر للمساحة تخطيط النظام وتكامله بشكل مرن
- تكامل سلس وغني بالميزات
- يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
- متوافق مع العدسات البصرية المتعددة ومكونات الامتداد لسهولة التطوير الثانوي وتخصيص النظام
مواصفات المنتج
| نموذج | iSE412 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 384×288 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 384×288 | |
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| كهربائي | ||
|
الواجهة الخارجية القياسية
|
50 دبوس: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 25.4×25.4×22.7 | φ36×24.3 |
| الوزن الأساسي العاري (جم) | 26 ± 1.5 | 28 ± 1.5 |
| عدسة بصرية |
التركيز الحراري الثابت: 4.9/9.1/13/19 ملم
|
التركيز الحراري الثابت: 25 مم/35 مم
|
| مكونات المصراع | خياري | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iSE412 في مجال الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمزيد.
مزايانا
- الخبرة التقنية العميقة- بفضل سنوات عديدة من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء، قمنا ببناء قدرات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار، بالإضافة إلى تكامل النظام.
- التركيز على الابتكار والتنفيذ العملي- نحن ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل.
- محفظة منتجات متنوعة- مدعومًا بأبحاث وتطوير مستقلة ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء.
- التحقق الصارم من الموثوقية- بدعم من نظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
- الدعم الفني الاحترافي- يعمل فريقنا الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتحسين الكفاءة.
الأسئلة الشائعة
ما هو نطاق DRI؟
يشير نطاق DRI إلى الكشف والتعرف وتحديد الهوية.
كشفيتم تعريفها على النحو التالي: إذا تم العثور على هدف في مجال الرؤية، فيجب أن تمثل صورة الهدف أكثر من 1.5 بكسل في اتجاه البعد الحرج.
تعرُّفيتم تعريفه على أنه: يمكن تصنيف الهدف للتعرف على ما إذا كان الهدف سيارة أو شاحنة أو شخص، مما يعني أن صورة الهدف يجب أن تشغل أكثر من 6 بكسل في اتجاه البعد الحرج.
تعريفيتم تعريفه على أنه يمكن تمييز النموذج والخصائص الأخرى للهدف. على سبيل المثال، للتمييز بين العدو وبيننا، يجب أن تشغل صورة الهدف أكثر من 12 بكسل في اتجاه البعد الحرج.
