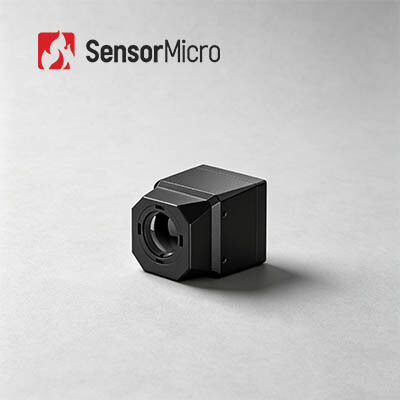

كاميرا LWIR الحرارية خفيفة الوزن بدقة 256 × 192 ووحدة كاميرا تعمل بالأشعة تحت الحمراء غير المبردة بحجم 12 ميكرومتر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | ميكو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | استهلاك ثابت للطاقة | ≥550 ميجاوات عند 5 فولت، 23±3 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥30mK/F1.0/25 درجة مئوية | مجال الرؤية | 17.5 درجة (ارتفاع) × 13.2 درجة (فولت) |
| إبراز | خفيفة الوزن LWIR الحرارية الكاميرا الأساسية,640x512 للكشف عن الكاميرا الحرارية الأساسية,وحدة حرارية للكشف عن الأشعة تحت الحمراء غير المبردة |
||
منتوج وصف
جوهر الكاميرا الحرارية LWIR خفيفة الوزن مع كاشف الأشعة تحت الحمراء غير المبرد 256 × 192 / 12μm
وحدة التصوير الحراري LWIR مع كاشف الأشعة تحت الحمراء 256x192 12 μm
"ميكو212" مركب جداً و غير مُبردة في الكاميرا تحت الحمراء هو حل متكامل جداً للتصوير الحراريكاشف الأشعة تحت الحمراء من 12 ميكرو ميكرو بكسل و عدسة بصرية من 10 ميكرو ميكرو.5 درجة × 13.2 درجة من مجال الرؤية. دمج لوحة معالجة الصورة ومكونات هيكلية عالية المقاومة في عامل شكل ضئيل للغاية وخفيف الوزن،هذا الجهاز الكاميرا يقدم أخرج فيديو ثابت من خلال CVSB، واجهات USB و MIPI. وتتباهى باستهلاك طاقة منخفضة، وأداء SWaP (الحجم والوزن والطاقة) الأمثل وتصميم فعال من حيث التكلفة، فإنه يلغي التطوير الثانوي المعقد،يقلل من دورات تكامل النظام، وتخفض فعلياً الحدود التقنية والتكلفة لمختلف مشاريع تكامل التصوير الحراري بالأشعة تحت الحمراء.
الخصائص الرئيسية
- حل فعال من حيث التكلفة لطلب منخفض التكلفة
• مجهزة بمستشعر الأشعة تحت الحمراء غير المبردة 256 × 192 / 12μm ، مما يوفر ميزة واضحة من حيث التكلفة
• متكاملة مع رقاقة ASIC مخصصة للكفاءة العالية في استخدام الطاقة - تصميم SWaP الأمثل
• الحجم المدمج للغاية: 22.2 × 22.2 × 28.4 ملم فقط (باستثناء العدسة)
• خفيف الوزن: 16 ± 2 غرام فقط
• استهلاك طاقة منخفض: 550 ميجاوات - تطوير سهل ودمج سريع
• يوفر مخرجات فيديو انتاجية أو رقمية، تدعم معايير CVSB/USB/MIPI
• سهولة التثبيت مع الحد الأدنى من الجهد في التصميم الهيكلي
مواصفات المنتج
| النموذج | MICO212 |
|---|---|
| كاشف الأشعة فوق البنفسجية | المواد الحساسة: VOx |
| دقة: 256×192 | |
| حجم البكسل: 12μm | |
| NETD: ≤30mK/F1.0/25°C | |
| استجابة الطيفية: 8~14μm | |
| العدسات البصرية | التركيز/F#: 10mm/F1.0-FF |
| FOV: 17.5° ((H) × 13.2° ((V) | |
| نطاق الكشف (8 بكسلات): 99m (5'11 " الشخص الطويل) 360 متراً (4 متراً × 3 متراً للسيارة) | |
| النوع: التركيز الثابت | |
| غطاء أو غطاء العدسة الأولى: IP67 / HD | |
| معالجة الصور | الفيديو التناظري: PAL (الوضع الافتراضي) / NTSC |
| الفيديو الرقمي: USB | |
| وقت التشغيل: ≤6 ثانية | |
| خوارزمية الصورة: NUC/3D/2D/DRC/EE/SFFC اللون الزائف: 11 نوع - قابلة للتخصيص | |
| واجهة كهربائية | واجهة خارجية قياسية: واجهة 3PIN (A1251-WV-S-3P) |
| واجهة الفيديو: CVBS USB | |
| إمدادات الطاقة: DC: 5V ~ 24V | |
| إمدادات الطاقة | فولتاج التغذية: DC: 5V ~ 24V استهلاك الطاقة الثابت: ≤550mW@5V، 23±3°C |
| الميكانيكية | الأبعاد: ≤ 22،2 ملم × 22،2 ملم × 28،4 ملم (L × W × H) |
| الوزن: < 16 ± 2 غرام | |
| التكيف مع البيئة | درجة حرارة التشغيل: -40°C~+70°C |
| درجة حرارة التخزين: -45 درجة مئوية + 85 درجة مئوية | |
| الرطوبة: 5٪ ~ 95٪ ، غير مكثفة | |
| اهتزاز: اهتزاز عشوائي، 5.35grms، 3 محور | |
| تأثير: نصف موجة الجانب السيني، 40g / 11ms، 3 محور، 6 الاتجاه شهادة: ROHS2.0/REACH |
التطبيقات الصناعية
تطبق وحدة التصوير الحراري MICO212 في مجال التصوير الحراري ومراقبة الأمن والروبوتات والأجهزة الذكية وADAS ومكافحة الحرائق والإنقاذ وما إلى ذلك.
فوائدنا
- محفظة منتجات متنوعة
- خبرة تقنية عميقة
- التحقق الصارم من الموثوقية يضمن ضمان الجودة
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
- خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
مقارنة بين تقنيات التصوير الحراري المبردة وغير المبردة
عندما يعمل جهاز الكشف الحراري تحت الحمراء المبرد يعمل جهاز التبريد البارد أولاً لخفض درجة الحرارة نفسها بحيث يكون للمستشعر حساسية أعلى ودقة أعلىخطأ أصغر ومدى درجة حرارة الكشف الأوسع عند الكشف عن الهدفبسبب دقة عالية، خطأ صغير وحساسية عالية، والكاميرات التصوير الحراري المبردة يجعل نتائج الكشف أكثر موثوقية.أجهزة الاستشعار الحرارية تحت الحمراء غير المبردة لا يمكن أن تصل إلى هذا المعيار، وخاصة عدم توحيد مجموعة الطائرة المحورية تحت الحمراء غير المبردة له تأثير كبير على خطأ القياس.
