وحدة التصوير الحراري TWIN612 صور حادة وواضحة بدقة ± 2 ℃ أو ± 2٪
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | وحدة التصوير الحراري TWIN612,وحدة التصوير الحراري RS232,قلب الكاميرا الحرارية الواضحة |

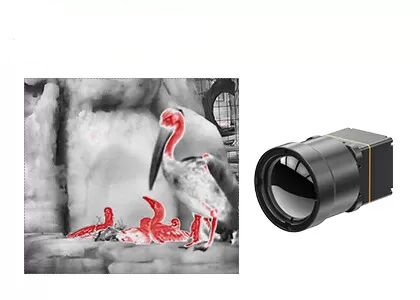

وحدة التصوير الحراري TWIN612 - صور حادة وواضحة بدقة ± 2 ℃ أو ± 2٪
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.تعد نواة الكاميرا التي تعمل بالأشعة تحت الحمراء غير المبردة بحجم 640 × 512/12 ميكرون مستشعر تصوير حراري متطور يوفر صورًا عالية الجودة في حزمة مدمجة وسهلة الاستخدام.تم تصميم قلب الكاميرا باستخدام تقنية ميكروبولومتر المتطورة غير المبردة ، والتي توفر أداء تصوير حراريًا فائقًا مقارنة بأنظمة التصوير الحراري التقليدية.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
بفضل مصفوفة 640 × 512 بكسل ودرجة البكسل التي تبلغ 12 ميكرومترًا ، توفر نواة الكاميرا هذه إمكانات تصوير فائقة الدقة لمجموعة كبيرة من التطبيقات.إنه يوفر حساسية لدرجة الحرارة أقل من 50 ميغا بايت ويتميز بنطاق ديناميكي يصل إلى 14 بت ، مما يضمن تصويرًا دقيقًا ومفصلاً حتى في البيئات الصعبة.
يعد قلب الكاميرا مناسبًا للاستخدام في مجموعة واسعة من الصناعات ، بما في ذلك الأمن والمراقبة والأتمتة الصناعية والتصوير الطبي.بالإضافة إلى ذلك ، فإن حجمها الصغير واستهلاكها المنخفض للطاقة وتوافقها مع مجموعة من الواجهات الخارجية يجعلها مثالية للتكامل مع الأجهزة المحمولة باليد والأجهزة المحمولة والطائرات بدون طيار وغيرها من المنصات خفيفة الوزن.
بشكل عام ، تعد نواة الكاميرا التي تعمل بالأشعة تحت الحمراء غير المبردة بحجم 640 × 512/12 ميكرون حلًا قويًا ومتعدد الاستخدامات للتصوير الحراري يوفر أداء تصوير من الطراز الأول لمجموعة واسعة من التطبيقات.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
نموذج | TWIN612 / R. |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 40 مليون كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 6 s |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232 / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -45 ℃ ~ + 85 ℃ |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
بصريات | |
عدسة اختيارية | ثابت أثيرمال: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
1. ما هو البعد البؤري؟
نعلم جميعًا أن مبدأ التصوير في الكاميرا هو التصوير ذو الثقب ، لذلك في الكاميرا الرقمية ، يشير البعد البؤري إلى المسافة من ثقب العدسة إلى المستشعر ، والوحدة هي ملم (ملليمتر).
2. تعريف أنواع العدسات المختلفة
عندما يتعلق الأمر بعدسات الكاميرا ، قد يعرف بعض الأشخاص أن هناك عدسات ذات تركيز ثابت وعدسات تكبير.تعني العدسة ذات البعد البؤري الثابت أن الطول البؤري ثابت ، بينما تعني عدسة الزوم أن الطول البؤري للعدسة متغير.
بشكل عام ، سيتم تمييز البعد البؤري على عدسة الكاميرا ، مثل 50 مم ، 24-70 مم ، إلخ. إذا كان هناك رقم واحد فقط على العدسة ، فهذا يعني أنها عدسة ذات تركيز ثابت ، مثل عدسة مقاس 50 مم ، مما يعني أنه لا يمكن تثبيت العدسة إلا على بُعد بؤري يبلغ 50 مم.
إذا كان هناك رقمان محددان على العدسة ، فهذا يعني أنها عدسة تكبير ، مثل عدسة 24-70 مم ، مما يعني أنه يمكن ضبط البعد البؤري لهذه العدسة بحرية بين 24-70 مم.
