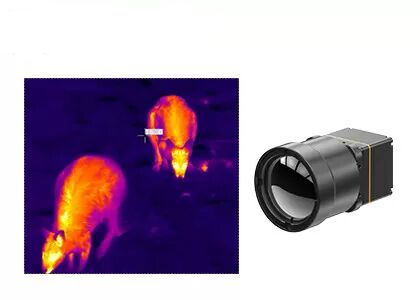

640x512 12 ميكرومتر الكاميرا الحرارية غير المبردة الأساسية لمراقبة الحياة البرية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | نواة حرارية لمراقبة الحياة البرية,نواة كاميرا حرارية غير مبردة 12uM,قلب كاميرا Wildlife LWIR |
غير مبرد بكاميرا حرارية 640 × 512 12 ميكرون لمراقبة الحياة البرية
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.نواة كاميرا الأشعة تحت الحمراء غير المبردة 640 × 512/12 ميكرومتر عبارة عن مستشعر تصوير حراري عالي الأداء مصمم للاستخدام في أنظمة التصوير المتقدمة بالأشعة تحت الحمراء.تم تصميمه باستخدام تقنية ميكروبولومتر غير المبردة ، مما يجعله شديد الحساسية للإشعاع الحراري في طيف الأشعة تحت الحمراء طويل الموجة (LWIR).
تتميز نواة الكاميرا بمصفوفة 640 × 512 بكسل بمسافة بكسل تبلغ 12 ميكرومتر ، مما يسمح بالتصوير عالي الدقة في شكل مضغوط.تم تصميم قلب الكاميرا للعمل في مجموعة واسعة من البيئات ، مع حساسية درجة حرارة أقل من 40 ميغا بايت ونطاق ديناميكي يصل إلى 14 بت.
تعد هذه الكاميرا الأساسية مثالية للاستخدام في مجموعة متنوعة من التطبيقات ، بما في ذلك الأمن والمراقبة والفحص الصناعي والتصوير الطبي.حجمها الصغير وقدرات التصوير عالية الدقة تجعلها مناسبة بشكل خاص للاستخدام في الأجهزة المحمولة والمركبات الجوية غير المأهولة (UAVs) وغيرها من المنصات المتنقلة.
تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
نموذج | TWIN612 / R. |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 40 مليون كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 6 s |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232 / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -45 ℃ ~ + 85 ℃ |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
بصريات | |
عدسة اختيارية | ثابت أثيرمال: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
1. الاختلافات في البعد البؤري
كلما كان الطول البؤري أصغر ، كلما اتسع نطاق معين المنظر ، وكلما كان مجال رؤية الصورة الملتقطة أوسع.لذلك يمكن التقاط المزيد من المشاهد ، لكن المشهد صغير جدًا في الصورة.
كلما كان الطول البؤري أكبر ، كلما كان نطاق عدسة الكاميرا أضيق ، وصغر مجال رؤية الصورة الملتقطة.لذلك يمكن التقاط عدد أقل من المشاهد ، لكن نسبة المشهد في الصورة كبيرة جدًا.
توفر وحدات الكاميرا التي تعمل بالأشعة تحت الحمراء التي طورها فريق GSTiR مجموعة متنوعة من أنواع العدسات ، مثل عدسة التركيز الثابت وعدسة التكبير والعدسة الآلية وما إلى ذلك.
2. كيف تختار الوحدة الحرارية المناسبة لتطبيقك؟
عند اختيار وحدة تصوير حراري مناسبة لمنتجاتك ، فإنك تحتاج إلى مراعاة العديد من الجوانب ، مثل الدقة ، ومعدل الإطار ، ومجال الرؤية ، والمدى ، والنطاق الطيفي وما إلى ذلك. لذلك ، فإن اختيار وحدة التصوير الحراري المناسبة هو المفتاح لضمان ارتفاع جودة الصور ونتائج دقيقة.من بين هذه الجوانب ، يعد القرار أحد أهم العوامل.
