جوهر الكاميرا الحرارية الميكروبولومتر غير المبردة مع دقة 1280 × 1024 و 12μm مسافة البكسل للمراقبة بعيدة المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024 | استهلاك الطاقة | 1.0 واط |
|---|---|---|---|
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI | المدى الطيفي | 8 ~ 14 ميكرومتر |
| درجة البكسل | 12 ميكرومتر | لوحة التمديد | USB3.0 |
| إبراز | نواة كاميرا حرارية ميكروبولومتر,نواة كاميرا LWIR لمراقبة الحياة البرية,نواة كاميرا حرارية شفافة غير مبردة |
||
منتوج وصف
مركز الكاميرا الحرارية الميكروبولومتر 1280*1024/12μm غير المبرد للمراقبة بعيدة المدى

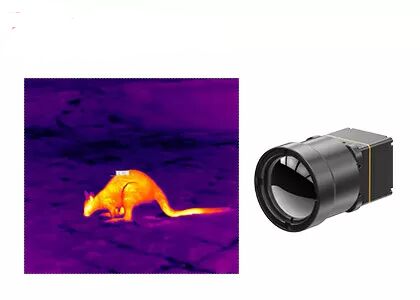

جوهر الكاميرا الحرارية الميكروبولومتر غير المبرد لمراقبة الحياة البرية
مجهزة بمستشعر الأشعة تحت الحمراء بمعدل دقة 1280*1024، ومسافة 12μm من البكسل على مستوى الوافر،يدمج جوهر الكاميرا تحت الحمراء COIN1212 أجهزة معالجة إشارات متطورة وخوارزميات تصوير محسنة لضمان الإدراك الحراري الدقيق ومخرج الصورة عالية الوضوحيحتوي على التوافق الشامل مع بروتوكولات الاتصال المتسلسلة الرئيسية ، ومخرجات الفيديو متعددة الصيغ المرنة (DVP ، BT.1120) ومخرج بيانات RAW / YUV قابلة للتكوين مع التحكم في المنفذ التسلسلييمتلك التصوير بعيد المدى واسع المجال وقدرات الكشف عن المدى القريب بدقة ، والتصميم الوحدي يقلل إلى حد كبير من صعوبة التطوير الثانوي ،بمثابة حل أساسي موثوق به للصناعةالنقل والبنية التحتية والبحوث العلمية
الخصائص الرئيسية
- التصوير عالي الوضوح، الكشف الدقيق- 1280*1024/12μm دقة ميكابيكسل تمكن من مجال عرض واسع وصورة HD بعيدة المدى.
- كامل الميزات وفعالة من حيث التكلفةتم بناؤه مع كاشف الأشعة تحت الحمراء ذو الشكل الكبير المتقدم في الصناعة متكامل مع خوارزميات معالجة الصور المتقدمة لتحسين وضوح الصورة وجودة البصر
- الاندماج السريع، التنمية المتسارعة- يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120يخرج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي.
مواصفات المنتج
| النموذج | العملة 1212 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280*1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم * 25.4 ملم * 19.3 ملم 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 100 ملم |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
ويتم تطبيق وحدة التصوير الحراري COIN1212 في مجال مراقبة البنية التحتية الرئيسية والتصنيع المتطور والفحص الصناعي والبحث العلمي وما إلى ذلك.
خدمة مخصصة
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
كيف يعمل كاشف الأشعة تحت الحمراء؟
تعمل أجهزة الكشف بالأشعة تحت الحمراء عن طريق استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء. تختلف آلية الكشف الدقيقة حسب نوع أجهزة الكشف بالأشعة تحت الحمراء.
أجهزة الكشف الحراري تعمل عن طريق قياس تغير درجة الحرارة الناجم عن امتصاص الأشعة تحت الحمراء.الميكروبولومترات تتكون من مصفوفة من عناصر مقاومة صغيرة حساسة للحرارةعندما يتم امتصاص إشعاع الأشعة تحت الحمراء من قبل الكاشف، فإنه يسبب ارتفاع درجة حرارة العنصر المقاوم،مما يؤدي إلى تغيير في المقاومة الكهربائية التي يمكن اكتشافها وتحويلها إلى صورة.
أجهزة الكشف عن الفوتونات، من ناحية أخرى، تعمل عن طريق تحويل الفوتونات من الأشعة تحت الحمراء إلى إشارات كهربائية.نوعان شائعان من أجهزة الكشف عن الفوتونات هما أجهزة الكشف الضوئية والموصلات الضوئيةأجهزة الكشف الضوئية تولّد جهداً عندما يتمّ امتصاص الفوتونات تحت الحمراء، في حين أن الموصلات الضوئية تزيد من موصلاتها عند امتصاص الفوتونات.
يمكن أن تستخدم أجهزة الكشف بالأشعة تحت الحمراء أيضًا آليات الكشف الأخرى ، مثل الكهرباء النارية ، حيث تؤدي تغيرات درجة الحرارة إلى شحنة في المادة ، أو التأثيرات الحرارية الكهربائية ،حيث يخلق فرق درجة الحرارة بين موادين جهداً.
يمكن معالجة الإشارة الخارجة من كاشف الأشعة تحت الحمراء وعرضها كصورة ، والتي يمكن استخدامها لمجموعة متنوعة من الأغراض ، مثل التصوير الحراري في التطبيقات الطبية أو الصناعية ،الاستشعار عن بعد للبيئة، والمسح الحراري في أنظمة الأمن
